SWAS-SC 脱落防止ワッシャ
- 数量スライド割引
- 通常単価(税別)
- 254円
- 税込単価
- 279円
【特長】・市販のねじに組みつけるだけで、ねじの脱落、紛失を防止します・ワッシャ...
-
- 種類：
- 歯付座金(菊座)
-
- ねじの呼び(M)：
- 4
-
- 材質：
- ステンレス
-
- 内径 d(mm)：
- 3.4
-
- 表面処理：
- なし
-
- 厚さ t(mm)：
- 0.3
-
- 販売単位：
- バラ(1個から購入可能)
-
- 材質 ステンレス：
- SUS304
-
- 表面処理(詳細)：
- なし
-
- 種類 歯付座金：
- 内歯形
-
- 外径 D(mm)：
- 10
(i)ご注意
- 商品画像には対象商品以外の製品が含まれております。ご注意ください。
指定中 の仕様・寸法情報
Loading...
詳細情報
基本情報
【特長】
・市販のねじに組みつけるだけで、ねじの脱落、紛失を防止します
・ワッシャの爪がしっかりとねじ山に引っかかり、取りつけ後はねじから簡単に抜け落ちません
・取りつけ、取りはずしが頻繁な保護カバーや点検用カバーの固定用ボルトに
・CEマーキングの対応に
【用途】
・工作機械/食品機械/電気・電子機器
(i)ご注意
- 商品画像には対象商品以外の製品が含まれております。ご注意ください。
商品情報

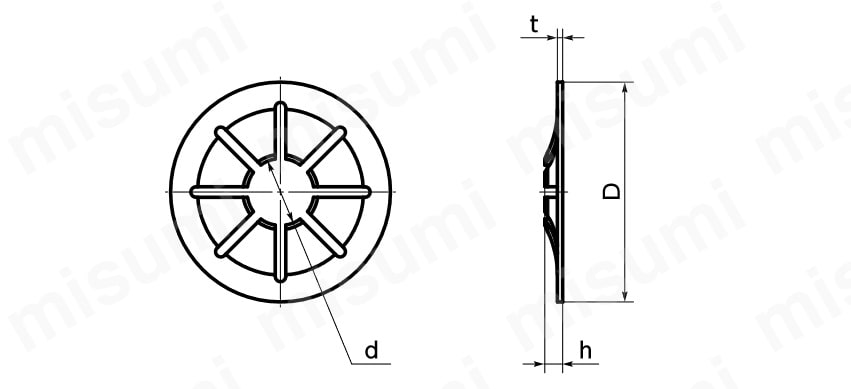

外形図
規格表
単位：mm
| 品番 | 呼び | D | d | t | h | 専用工具 | 質量（g） |
|---|---|---|---|---|---|---|---|
| SWAS-4-SC-VA | 4 | 10 | 3.4 | 0.3 | 0.9 | SKSC-345 | 0.14 |
材質・仕上げ
| SWAS-4-SC | |
|---|---|
| 本体 | SUS304 |

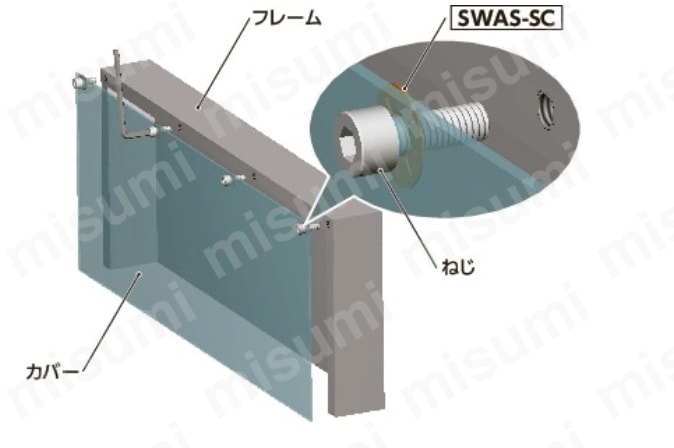

使用例
カバーに取りつけたねじをフレームからはずしたとき、ねじが抜け落ちることがありません。

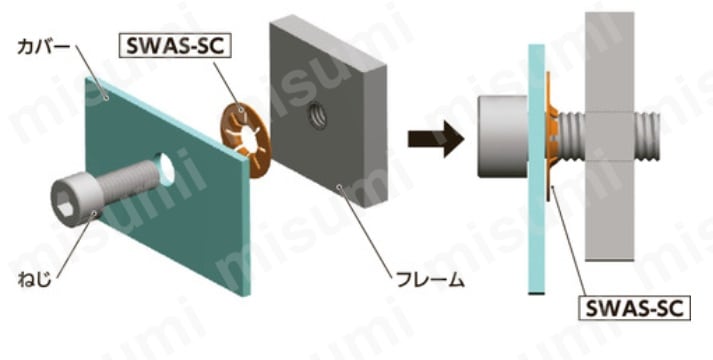

取りつけ例
カバーにねじを通し、反対側からSWAS-SCをねじ部に圧入してください。このときSWAS-SCの爪が出ている側をフレーム側にしてください。

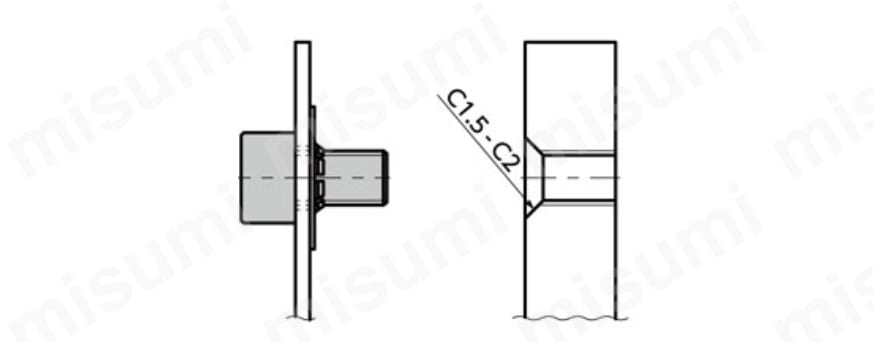

フレーム側のめねじの面取りはC1.5-C2としてください。
カタログ
類似品
この商品に近い類似品がありませんでした。
SWAS-4-SC-VAで型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
SWAS-SC 脱落防止ワッシャの型番SWAS-4-SC-VAのページです。
型番SWAS-4-SC-VAに関する仕様情報を記載しております。
