ロボットケーブルホルダー 【オーム電機】【配線・ケーブル固定バンド/保護部品】
- 一部当日出荷可能
- 通常価格(税別)
- 540円 ～ 1,900円
- 税込価格
- 594円 ～ 2,090円
ロボット動作におけるケーブルやエアホース等の動的負荷を軽減。【特長】・通線本数...
-
- 本体色：
- 黒
(i)ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
型番
未確定15件の候補があります。
Loading...

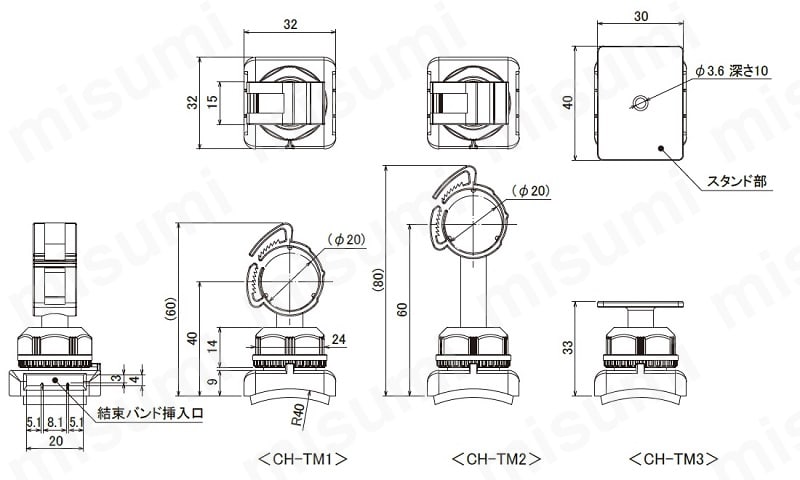

外形図
ロボット用ケーブルホルダー
型番：CH-TM1、CH-TM2、CH-TM3
専用ゴムブッシュ（オプション）
型番：GCH-TM
専用固定バンド（オプション）
| 型番 | A（mm） |
| BCH-20-370 | 370（0～+15） |
| BCH-20-510 | 510（0～+18） |
型番リスト
- 表示件数:
| 型番 |
種別 |
高さ(mm) |
ホルダー部スタンド部形状 |
面ファスナの長さ(mm) |
使用範囲（直径）(mm) |
使用範囲（円周）(mm) |
材質 | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
専用固定バンド（オプション）
|
-
|
-
|
3000
|
-
|
-
|
ナイロン
| 5個 | 1,900円(
2,090円
) | 4日目 | |
専用固定バンド（オプション）
|
-
|
-
|
370
|
Φ75～98
|
235～310
|
面ファスナ：ナイロン、バックル：ポリアセタール
| 5個 | 641円(
705円
) | 在庫品1日目 当日出荷可能 | |
専用固定バンド（オプション）
|
-
|
-
|
510
|
Φ98～143
|
305～450
|
面ファスナ：ナイロン、バックル：ポリアセタール
| 5個 | 691円(
760円
) | 在庫品1日目 当日出荷可能 | |
ケーブルホルダー
|
60
|
ケーブルクリップ形状（Φ20）
|
-
|
-
|
-
|
ホルダー・締付キャップ・固定台：ナイロン66、ロックリング：ポリプロピレン、滑り止めパッキン：シリコンゴム
| 5個 | 1,174円(
1,291円
) | 在庫品1日目 当日出荷可能 | |
ケーブルホルダー
|
80
|
ケーブルクリップ形状（Φ20）
|
-
|
-
|
-
|
ホルダー・締付キャップ・固定台：ナイロン66、ロックリング：ポリプロピレン、滑り止めパッキン：シリコンゴム
| 5個 | 1,263円(
1,389円
) | 在庫品1日目 当日出荷可能 | |
ケーブルホルダー
|
33
|
スタンド形状（平面 M4タッピング用下穴付）
|
-
|
-
|
-
|
締付キャップ・固定台：ナイロン66、ロックリング：ポリプロピレン、滑り止めパッキン：シリコンゴム
| 5個 | 1,174円(
1,291円
) | 在庫品1日目 当日出荷可能 | |
|
ケーブルホルダー
|
44
|
ケーブルマウント形状（フリー）
|
-
|
-
|
-
|
締付キャップ・固定台：ナイロン66、ロックリング：ポリプロピレン、滑り止めパッキン：シリコンゴム
| 5個 | 1,174円(
1,291円
) | - |
ケーブルホルダー
|
62
|
ケーブルマウント形状（フリー）
|
-
|
-
|
-
|
締付キャップ・固定台：ナイロン66、ロックリング：ポリプロピレン、滑り止めパッキン：シリコンゴム
| 5個 | 1,267円(
1,394円
) | 4日目 | |
ケーブルホルダー
|
60
|
ケーブルクリップ形状（Φ20）
|
-
|
-
|
-
|
ホルダー・締付キャップ・固定台：ナイロン66、ロックリング：ポリプロピレン
| 5個 | 1,174円(
1,291円
) | 4日目 | |
ケーブルホルダー
|
80
|
ケーブルクリップ形状（Φ20）
|
-
|
-
|
-
|
ホルダー・締付キャップ・固定台：ナイロン66、ロックリング：ポリプロピレン
| 5個 | 1,267円(
1,394円
) | 4日目 | |
ケーブルホルダー
|
33
|
スタンド形状（平面 M4タッピング用下穴付）
|
-
|
-
|
-
|
締付キャップ・固定台：ナイロン66、ロックリング：ポリプロピレン
| 5個 | 1,174円(
1,291円
) | 4日目 | |
ケーブルホルダー
|
44
|
ケーブルマウント形状（フリー）
|
-
|
-
|
-
|
締付キャップ・固定台：ナイロン66、ロックリング：ポリプロピレン
| 5個 | 1,174円(
1,291円
) | 4日目 | |
ケーブルホルダー
|
62
|
ケーブルマウント形状（フリー）
|
-
|
-
|
-
|
締付キャップ・固定台：ナイロン66、ロックリング：ポリプロピレン
| 5個 | 1,267円(
1,394円
) | 4日目 | |
専用ゴムブッシュ（オプション）
|
-
|
-
|
-
|
-
|
-
|
シリコンゴム
| 5個 | 540円(
594円
) | 在庫品1日目 当日出荷可能 | |
専用ゴムアダプタ（オプション）
|
-
|
-
|
-
|
-
|
-
|
シリコンゴム
| 5個 | 795円(
875円
) | 4日目 |
Loading...
詳細情報
基本情報
ロボット動作におけるケーブルやエアホース等の動的負荷を軽減。
【特長】
・通線本数やフレキのサイズにより保持部の径を可変可能（CH-TM1・CH-TM2・CH-TMH1・CH-TMH2）
・締付キャップが回転！ホルダー部の可動・固定が可能
(i)ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
