シュマルツ

シュマルツ

マグネットグリッパー向けオプション

マグネットグリッパー向けオプション

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
3,800円 ～ 32,000円
税込価格
4,180円 ～ 35,200円

マグネットグリッパーSGM/SGM-HP/SGM-HT-HP用オプション。【特...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • その他ロボット部品はこちら

型番

未確定19件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

補助パーツ（曲面向け）ADP-E-TRI

補助パーツ（曲面向け）ADP-E-TRI

補助パーツ（平面向け）ADP-E-UNI

補助パーツ（平面向け）ADP-E-UNI

ホルダー HTS-A2

ホルダー HTS-A2

ホルダー HTS-A3

ホルダー HTS-A3

タイプ対応マグネットグリッパー寸法［mm］対応ワーク径［mm］
BdDHH1H2H3LL2X1Y1最大最小
ADP-E-TRI-20-SETSGM-...-2015--4---19.515.5--103
ADP-E-TRI-30/40-SETSGM-...-30、SGM-...-4030--6---26.021.0--2010
ADP-E-TRI-50-SETSGM-...-5040--6---26.021.0--3020
ADP-E-UNI-20-SETSGM-...-2015--4---2319----
ADP-E-UNI-30/40-SETSGM-...-30、SGM-...-4030--6---3025----
ADP-E-UNI-50-SETSGM-...-5040--6---3025----
HTS-A2-AP-SGM-20SGM-...-20153.4199.9505.22563-556.5--
HTS-A2-AP-SGM-30/40SGM-...-30、SGM-...-40264.6199.9505.22586-7412.0--
HTS-A2-AP-SGM-50SGM-...-50305.5199.9505.225110-10015.0--
HTS-A3-AP-SGM-20SGM-...-20153.428.59.949.35.226.463-556.5--
HTS-A3-AP-SGM-30/40SGM-...-30、SGM-...-40264.628.59.949.35.226.486-7412.0--
HTS-A3-AP-SGM-50SGM-...-50305.528.59.949.35.226.4110-10015.0--

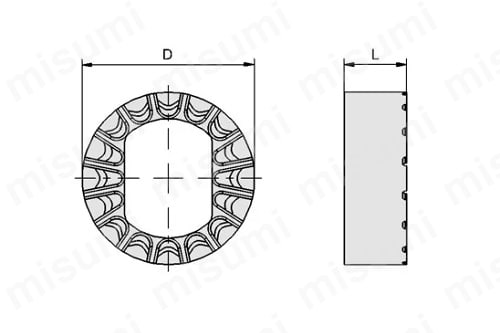

REIB-RING-SGM-...-PU-55

REIB-RING-SGM-...-PU-55

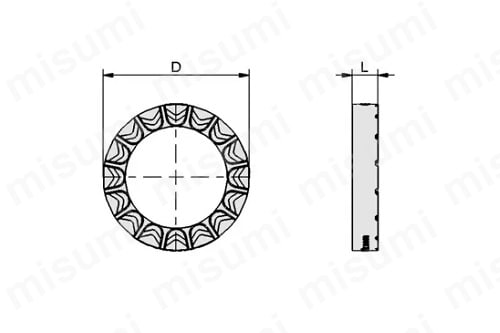

REIB-RING-SGM-HP-...-PU-55、REIB-RING-SGM-...-HT-HP-HT2-65

REIB-RING-SGM-HP-...-PU-55、REIB-RING-SGM-...-HT-HP-HT2-65

タイプ寸法［mm］
DL
REIB-RING-SGM-30-PU-5529.508.80
REIB-RING-SGM-40-PU-55408.80
REIB-RING-SGM-50-PU-55508.80
REIB-RING-SGM-70-PU-55688.80
REIB-RING-SGM-HP-20-PU-55209.20
REIB-RING-SGM-HP-30-PU-5529.5010.70
REIB-RING-SGM-HP-40-PU-554010.70
REIB-RING-SGM-HP-50-PU-555010.70
REIB-RING-SGM-30-HT-HP-HT2-6529.5010.70
REIB-RING-SGM-40-HT-HP-HT2-654010.70
REIB-RING-SGM-50-HT-HP-HT2-655010.70
SCHUTZ-SGM-...-ST

SCHUTZ-SGM-...-ST

タイプ寸法［mm］
BB1B2HH2L
SCHUTZ-SGM-30-ST30461399.2020.5029
SCHUTZ-SGM-40-ST405713.5099.2020.5039
SCHUTZ-SGM-50-ST506613123.2020.5049

製品仕様

  • 磁石位置検出センサ：NAEH-SCHA-SMAGN、MOD-SENS-NAEH-SGM-HP

型番リスト

表示件数:
  1. 1
型番
仕様
最大使用温度(℃)
対応マグネットグリッパー
スイッチ出力
サイズ(mm)
外径D(mm)
内径d(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
補助パーツ（曲面向け）ADP-E-TRI
-
SGM-□-20
-
-
-
-

1個

11,200円( 12,320円 )

19日目

補助パーツ（曲面向け）ADP-E-TRI
-
SGM-□-30/SGM-□-40
-
-
-
-

1個

11,200円( 12,320円 )

19日目

補助パーツ（曲面向け）ADP-E-TRI
-
SGM-□-50
-
-
-
-

1個

11,200円( 12,320円 )

19日目

ホルダー HTS-A2
-
SGM-□-30/SGM-□-40
-
-
-
-

1個

11,120円( 12,232円 )

19日目

ホルダー HTS-A2
-
SGM-□-50
-
-
-
-

1個

11,120円( 12,232円 )

19日目

ホルダー HTS-A3
-
SGM-□-30/SGM-□-40
-
-
-
-

1個

11,200円( 12,320円 )

19日目

ホルダー HTS-A3
-
SGM-□-50
-
-
-
-

1個

11,200円( 12,320円 )

19日目

マグネット位置検知用センサー（ホール式）、出力2点（ティーチ式）、DC24V、M12×4 Pinコネクタケーブル（0.3m付き）、SGM-HP-20用のみ専用ホルダがつきます
-
-
NPN出力
-
-
-

1個

32,000円( 35,200円 )

5日目

マグネット位置検知用センサー（ホール式）、出力2点（ティーチ式）、DC24V、M12×4 Pinコネクタケーブル（0.3m付き）、SGM-HP-20用のみ専用ホルダがつきます
-
-
PNP出力
-
-
-

1個

32,000円( 35,200円 )

19日目

磁石位置検出センサ
-
-
NPN出力
-
-
-

1個

22,400円( 24,640円 )

5日目

磁石位置検出センサ
-
-
PNP出力
-
-
-

1個

22,400円( 24,640円 )

5日目

リング
100
-
-
30
29.50
19

1個

3,800円( 4,180円 )

5日目

リング
100
-
-
40
40
26

1個

4,600円( 5,060円 )

5日目

リング
100
-
-
50
50
35

1個

6,000円( 6,600円 )

5日目

リング
100
-
-
70
68
51

1個

7,400円( 8,140円 )

5日目

リング
100
-
-
40
40
32

1個

4,400円( 4,840円 )

5日目

プロテクター
-
-
-
30
-
-

1個

19,004円( 20,904円 )

19日目

プロテクター
-
-
-
40
-
-

1個

19,047円( 20,952円 )

19日目

プロテクター
-
-
-
50
-
-

1個

19,688円( 21,657円 )

19日目

  1. 1

Loading...

詳細情報

基本情報

マグネットグリッパーSGM/SGM-HP/SGM-HT-HP用オプション。
【特長】
＜補助パーツ＞（全シリーズ対応）
・パイプなど細長いワークでも安定した保持
・ADP-E-TRI：曲面向け
・ADP-E-UNI：平面向け
＜ホルダー＞（全シリーズ対応）
・搬送ハンドへの取付や調整が容易
・HTS-A2：Φ19mmアップルコア
・HTS-A3：Φ28.5mmボール
＜プロテクター＞（SGM-STに対応）
・ワーク接触面の摩耗が激しいアプリケーションでの耐久性向上
・設置面積を広げてより強力な保持
＜磁石位置検出用センサー＞（SGM-S/SGM-HPに対応）
・内部マグネットの切替え確認用
・SGM-SのスペアパーツおよびSGM-HPの追加オプションとして
＜リング＞（SGM/SGM-HP/SGM-HT-HPに対応）
・滑り止めリングを装着することにより摩擦が増え、ワークとの接触部の横滑りを防止

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • その他ロボット部品はこちら

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
