【シュマルツ】 マグネットグリッパー 【高保持力・高温対応 / SGM-HP/SGM-HT-HP】

【シュマルツ】 マグネットグリッパー 【高保持力・高温対応 / SGM-HP/SGM-HT-HP】

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
37,600円 ～ 90,400円
税込価格
41,360円 ～ 99,440円

簡単に制御可能で汎用性の高いマグネットグリッパー。【特長】・永久磁石による確実...

詳細情報を確認する

  • 分類：
    マグネットグリッパ
  • 本体種類：
    パッド+ホルダセット
  • 取付方法：
    アタッチメント式
  • パット形状：
    滑り止め
  • 材質：
    鉄
  • ゴム系材質：
    ポリウレタン
  • 使用温度範囲(下限)(℃)：
    5
  • 真空取出口：
    Rp(G)

(i)ご注意

  • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

型番

未確定7件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

高保持力・高温対応 マグネットグリッパー SGM-HP/SGM-HT-HP 外形図1

SGM-HP-…

高保持力・高温対応 マグネットグリッパー SGM-HP/SGM-HT-HP 外形図2

SGM-HT-HP-…

高保持力・高温対応 マグネットグリッパー SGM-HP/SGM-HT-HP 外形図3

プロテクター装着時

製品仕様

型番特長最大保持力［N］シート厚2mm時の保持力［N］
滑り防止リングなし滑り防止リングあり滑り防止リング&プロテクターあり滑り防止リングなし滑り防止リングあり滑り防止リング&プロテクターあり
SGM-HP-20-G1/8-IG高保持力2819（2）-2516（2）-
SGM-HP-30-G1/8-IG高保持力13090（2）8313090（2）83
SGM-HP-40-G1/4-IG高保持力320235（2）213290210（2）188
SGM-HP-50-G1/4-IG高保持力560385（2）358415290（2）255
SGM-HT-HP-30-G1/8-IG（1）高保持力&耐高温120（2）8090120（2）8090
SGM-HT-HP-40-G1/4-IG（1）高保持力&耐高温290（2）230235260（2）200210
SGM-HT-HP-50-G1/4-IG（1）高保持力&耐高温520（2）330385370（2）270290

※保持力はワークがグリッパー全面を覆っている場合の静的な値であり、安全率は含まれません。ワークの材質や表面の状態によって異なる場合があります。
 実際の設計時には安全率を3以上としてください。
（1）周囲温度20℃の環境下では、最大350℃のワークに使用する事が可能です。温度の影響によって保持力が最大30%減少します。
（2）納品時の保持力です。SGM-HPは滑り防止リングを装着した状態で納品されます。滑り防止リングは着脱可能です。

型番最適シート厚
［mm］		残存磁力［N］作動圧
［MPa］		取付姿勢作動方式作動温度
［℃］		質量
［g］
プロテクターなしプロテクターあり
SGM-HP-20-G1/8-IG10.3-0.25～0.6任意複動式5～7081
SGM-HP-30-G1/8-IG20.30.30.25～0.6任意複動式5～70215
SGM-HP-40-G1/4-IG40.390.25～0.6任意複動式5～70415
SGM-HP-50-G1/4-IG60.3170.25～0.6任意複動式5～70770
SGM-HT-HP-30-G1/8-IG20.30.30.25～0.6任意複動式5～150215
SGM-HT-HP-40-G1/4-IG40.30.90.25～0.6任意複動式5～150415
SGM-HT-HP-50-G1/4-IG60.31.70.25～0.6任意複動式5～150770

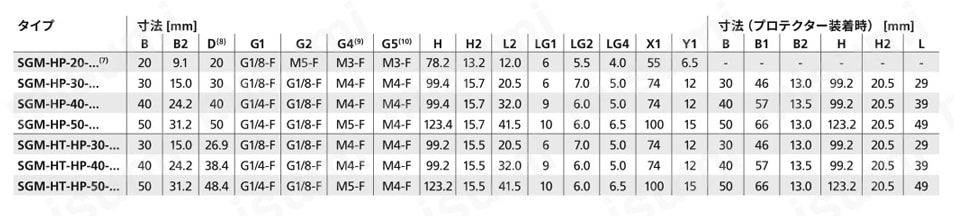

規格表

高保持力・高温対応 マグネットグリッパー SGM-HP/SGM-HT-HP 規格表

（7）SGM-HP-20にセンサを追加する場合、アダプタを使用するため寸法が変わります。
（8）滑り防止リング装着時のグリッパーの接触面（円形）です。滑り防止リングを装着しない場合の接触面は、寸法B2×寸法Dの面積です。
（9）ホルダー取付用（2面に加工）
（10）補助パーツもしくはプロテクター取付用（2面に加工）

型番リスト

表示件数:
  1. 1
型番
使用温度範囲(上限)(℃)
サイズ(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
70
20×20×72.8

1個

37,600円( 41,360円 )

在庫品1日目

当日出荷可能

70
30×30×99.4

1個

52,000円( 57,200円 )

在庫品1日目

当日出荷可能

70
40×40×99.4

1個

63,200円( 69,520円 )

在庫品1日目

当日出荷可能

70
50×50×123.4

1個

77,600円( 85,360円 )

在庫品1日目

当日出荷可能

150
30×30×99.2

1個

63,200円( 69,520円 )

在庫品1日目

当日出荷可能

150
40×40×99.2

1個

77,600円( 85,360円 )

在庫品1日目

当日出荷可能

150
50×50×123.2

1個

90,400円( 99,440円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

簡単に制御可能で汎用性の高いマグネットグリッパー。
【特長】
・永久磁石による確実な保持。電気配線が不要。停電時のワーク落下を防止
・より高加速度かつダイナミックな搬送アプリケーションにも対応
・耐高温仕様のマグネットグリッパー（SGM-HT-HP）は最大350℃のワークに対応し、ホットスタンピング（熱間プレス）で使用可能
・曲面への追従性を高めるアクセサリをラインアップ。パイプなど表面が平らでないワークの保持が可能
・グリッパー用のプロテクターをラインアップ。表面が粗いワークの把持や摩耗の激しいアプリケーションにおいてグリッパーの寿命が向上。ワークとの接地面が拡大し、より幅広い表面状態に対応
・磁石の位置を検出するセンサを取付け可能（SGM-HP）。センサ本体のLEDと出力信号によって磁石の位置を把握可能
・ワークとの接触部に滑り止めリングが付属。摩擦が増え、横滑りを抑制
・圧縮エアで作動し、一度のエア供給で把持と解放の切替えが可能
・真空発生器が不要
・エア供給は切替時のみのため省エネ・省コスト

(i)ご注意

  • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
