椿本チエイン

椿本チエイン

型番：HCMR220-401U75T
クローゼモータ（トップランナーモータ対応） HCMRシリーズ ｸﾛｰｾﾞﾓｰﾀ(ﾄｯﾌﾟﾗﾝﾅｰﾓｰﾀ) HCMR

クローゼモータ（トップランナーモータ対応） HCMRシリーズ HCMR220-401U75T

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
291,932円
税込単価
321,125円

【特長】・直交軸・高減速比・コンパクト・静粛運転・優れた停止位置精度・高効率・...

詳細情報を確認する

  • 相数：
    三相
  • 電圧【AC】：
    200 / 220
  • モータ種類：
    トップランナーモータ付高減速（0.75kW～5.5kW）

(i)ご注意

  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

型番

HCMR220-401U75T 解除

  • CADデータ未対応

Loading...

HCMR220-401U75T の仕様・寸法情報

商品情報

外形図

クローゼモータ（トップランナーモータ対応） HCMRシリーズ 外形図_01

HCMR075-280H40～75（B）


クローゼモータ（トップランナーモータ対応） HCMRシリーズ 外形図_02

HCMR075-321H90～150（B）


クローゼモータ（トップランナーモータ対応） HCMRシリーズ 外形図_03

HCMR075-401H180～200（B）


クローゼモータ（トップランナーモータ対応） HCMRシリーズ 外形図_04

HCMR075-501H240～300（B）


クローゼモータ（トップランナーモータ対応） HCMRシリーズ 外形図_05

HCMR150-321H40～50（B）


クローゼモータ（トップランナーモータ対応） HCMRシリーズ 外形図_06

HCMR150-401H60～120（B）


クローゼモータ（トップランナーモータ対応） HCMRシリーズ 外形図_07

HCMR150-501H150～300（B）



注） （ ）内はブレーキ付の寸法・概略質量です。



※ 一部型番のみを掲載しています。他の型番については、デジタルカタログをご覧ください。

製品仕様

電動機出カ三相：0.1,0.2,0.4,0.55kW：標準モー夕、0.75,1.5,2.2,3.7,5.5kW：トップランナーモータ
ブレーキなし・ブレーキ付
電源0.1kW～5.5kW 200/200/220V 50/60/60Hz
極数4
保護方式0.1kW～5.5kWー全閉外扇形（IP44）
冷却方式0.1kW～5.5kWー自力形（IC411）
定格S1（連続）
耐熱クラス0.1kW～0.4kW-120（E）、0.75kW-155（F）、1.5kW～5.5kW-130（B）
ブレーキ形式無励磁作動形・直流電磁ブレーキ
減速部減速比1/10～1/300
潤滑方式オイル潤滑
軸端キー溝部新JISキー（JISB1301-1976）：出力軸キー添付（キーみぞは並級です）
出力軸端タップ加工あり
周囲条件設置場所屋内で塵埃が少なく水のかからない場所
周囲温度5℃～40℃
周囲湿度85%以下（結露のないこと）
高度標高1000m以下
雰囲気腐食性ガス・爆発性ガス・蒸気などがないこと
取付方向水平、垂直、傾斜等、据付角度の制限なし
塗装色ライトグリーン（マンセル 2.5G6/3）

注）ブレーキ付の保護方式はIP20となります。

規格表

クローゼモータ（トップランナーモータ対応） HCMRシリーズ 規格表_01

注1）減速比は実減速比で表示しています。
注2）出力軸回転速度はモータの同期回転速度を実減速比で割った値です。
注3）出力軸配置《T》で、両軸にトルクが作用するときは、両軸のトルクの和が上表の値以内としてください。
注4）出力軸許容O.H.L.の（ ）内は中空軸形の値です。
注5）※印の機種は、トルク制限機種です。



※ 一部型番のみを掲載しています。他の型番については、デジタルカタログをご覧ください。

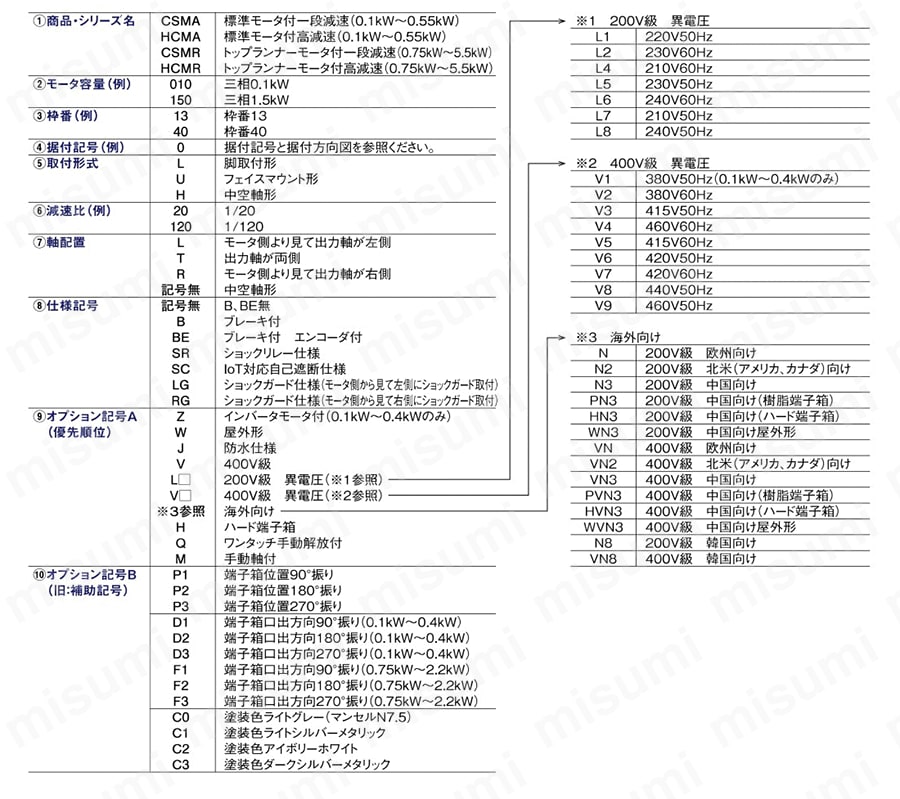

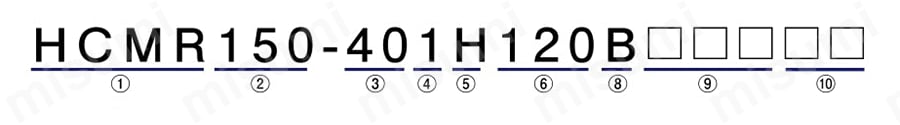

選定サポート情報

クローゼモータ（トップランナーモータ対応） HCMRシリーズ サポート情報_01
クローゼモータ（トップランナーモータ対応） HCMRシリーズ サポート情報_02

注1）海外向けの電圧・周波数はデジタルカタログを参照ください。
注2）端子箱位置および口出口方向の詳細はデジタルカタログを参照ください。

型番リスト

表示件数:
  1. 1
型番
取付区分
減速比
容量(W)
出力軸径
枠番
仕様
軸配置
据付記号
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

HCMR220-401U75T

フェイスマウント型
75
2200
45
40
ブレーキ無
出力軸が両側
1

1個

291,932円( 321,125円 )

40日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・直交軸・高減速比
・コンパクト
・静粛運転
・優れた停止位置精度
・高効率
・衝撃に強い

(i)ご注意

  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ



類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

閉じる

HCMR220-401U75Tで型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

クローゼモータ（トップランナーモータ対応） HCMRシリーズの型番HCMR220-401U75Tのページです。
型番HCMR220-401U75Tに関する仕様情報を記載しております。

クローゼモータ（トップランナーモータ対応） HCMRシリーズのレビュー

この商品のレビューはありません レビューを書く

この商品のバリエーション

型番
HCMR075-280U60T
HCMR075-280U75LB
HCMR075-321L120L
HCMR220-501L180L
HCMR220-501U120L
HCMR220-501U180L
型番通常単価(税別)(税込単価)最小発注数量スライド値引通常
出荷日		取付区分 減速比 容量
(W) 		出力軸径 枠番 仕様 軸配置 据付記号

123,151円

( 135,466円 )		1個 -

15日目

フェイスマウント型607503528ブレーキ無出力軸が両側0

181,276円

( 199,404円 )		1個 -

15日目

フェイスマウント型757503528ブレーキ付モータ側より見て出力軸が左側0

152,720円

( 167,992円 )		1個 -

15日目

脚取付型1207503832ブレーキ無モータ側より見て出力軸が左側1

432,477円

( 475,725円 )		1個 -

40日目

脚取付型18022006050ブレーキ無モータ側より見て出力軸が左側1

337,884円

( 371,672円 )		1個 -

40日目

フェイスマウント型12022006050ブレーキ無モータ側より見て出力軸が左側1

417,602円

( 459,362円 )		1個 -

40日目

フェイスマウント型18022006050ブレーキ無モータ側より見て出力軸が左側1
