オークラ輸送機

ファインコンベヤII ストレート搬送用センタードライブ強力ダコーレスタイプ FBG

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

【特長】・ファインコンベヤはベルコンミニの上位機種で構成したパワフルなコンベヤ...

ベルト種類：

平ベルト
駆動種類：

センタードライブ
最大搬送重量(kg)：

120
ドライブローラ径(mm)：

90
ベルト材質：

ポリウレタン

(i)ご注意

標準ベルトコンベヤ（電気用品安全法対象外製品）は、必ず別売の壁や床に固定する固定脚・固定金具を取り付け、または機械装置に直接取り付けてご使用ください。
それ以外の使用法（床・壁に固定しないセンター脚、キャスター脚等）でのご使用はお止めください。
電気用品安全法の対象製品（センター脚、キャスター脚等、設置場所を移動させて使用する製品）を希望される場合には、お問合せください。
脚はオプションです。本商品適応脚はこちらをご確認下さい。
※ブラシレス変速のモータは、パナソニック製旧モデル（B1シリーズGタイプ）となります。
コロナ禍の影響でインバータ関連部品の調達遅延、一部ベルトコンベヤの「インバータ変速タイプ」の納期が長期化しております。
「インバータ変速タイプ」をご希望のお客様は別途お問い合わせください。

型番

未確定144件の候補があります。

CADデータ未対応

My部品表保存

数量：
価格を確認

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

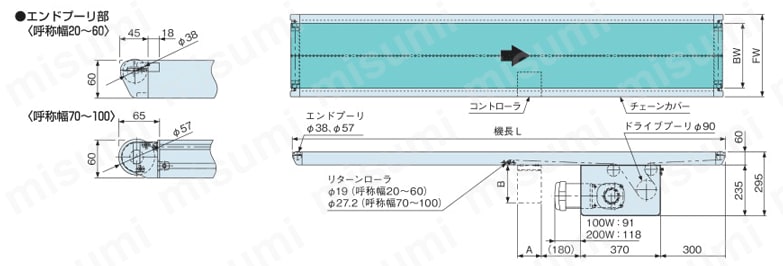

外形図

※本図は、駆動部の取付方向：R、コントローラの取付方向：Rを表します。

製品仕様

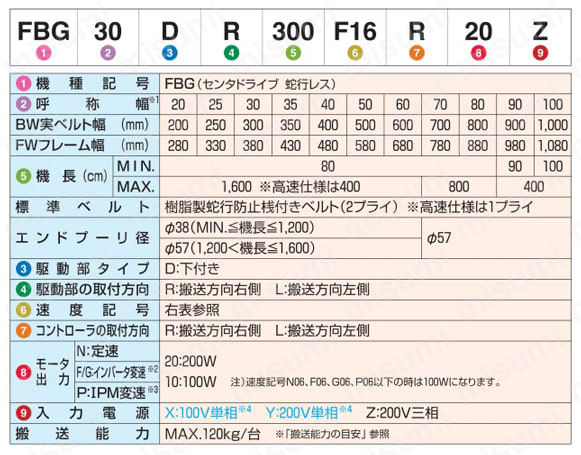

型番と仕様

※色文字は準標準です。

※1 高速仕様の適用呼称幅は20～60です。
※2 「F」は三菱製、「G」は東芝製を表します。
※3 変速方式はIPMモータ専用インバータです。
※4 単相電源にする場合は、F／G：インバータ変速のみ適用します。

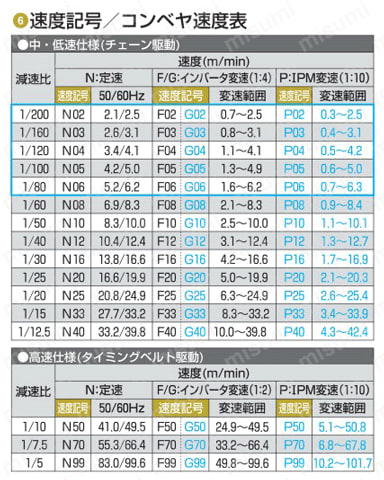

ファインコンベヤII ストレート搬送用センタードライブ強力ダコーレスタイプ FBG 製品仕様2

注）
（1）色文字は準標準速度を表します。
（2）「N06」「F06」「G06」「P06」以下の場合、モータ出力は100Wになります。（□部分）
（3）定速とインバータ変速の速度は、負荷により±10%程度変動します。

搬送能力の目安

注）下記グラフは水平分散荷重時の搬送能力を表します。

ファインコンベヤII ストレート搬送用センタードライブ強力ダコーレスタイプ FBG 製品仕様3

コントローラ寸法（外形図A、B寸法）

コントローラ仕様		A寸法	B寸法
三相	定速：N	100	205
三相	IPM変速：P	100	175

型番リスト

表示件数:

型番	ベルト幅(mm)	機長（cm）：注）この項目の単位はcmです。例）150を選択した場合は150cmとなります。（cm)←	速度制御方法	電源	モータ出力	駆動部タイプ	駆動部の取付方向	速度記号	コントローラの取付方向	チェーンカバー仕様	ベルト色	ブレーキ付き	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

FBG20D[L,R][80-200/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-[G,W]

1個

-( - )

9日目

FBG20D[L,R][80-200/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-[G,W]-B

1個

-( - )

9日目

FBG20D[L,R][80-200/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-S-[G,W]

1個

-( - )

9日目

FBG20D[L,R][80-200/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-S-[G,W]-B

1個

-( - )

9日目

FBG20D[L,R][80-200/1]P[08,10,12,16,20,25,33,40,50,70,99][L,R]20[X,Y,Z]-[G,W]

1個

-( - )

9日目

FBG20D[L,R][80-200/1]P[08,10,12,16,20,25,33,40,50,70,99][L,R]20[X,Y,Z]-[G,W]-B

1個

-( - )

9日目

FBG20D[L,R][80-200/1]P[08,10,12,16,20,25,33,40,50,70,99][L,R]20[X,Y,Z]-S-[G,W]

1個

-( - )

9日目

FBG20D[L,R][80-200/1]P[08,10,12,16,20,25,33,40,50,70,99][L,R]20[X,Y,Z]-S-[G,W]-B

1個

-( - )

9日目

FBG20D[L,R][201-1600/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-[G,W]

1個

-( - )

9日目

FBG20D[L,R][201-1600/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-[G,W]-B

1個

-( - )

9日目

FBG20D[L,R][201-1600/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-S-[G,W]

1個

-( - )

9日目

FBG20D[L,R][201-1600/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-S-[G,W]-B

1個

-( - )

9日目

FBG20D[L,R][201-1600/1]P[08,10,12,16,20,25,33,40,50,70,99][L,R]20[X,Y,Z]-[G,W]

1個

-( - )

9日目

FBG20D[L,R][201-1600/1]P[08,10,12,16,20,25,33,40,50,70,99][L,R]20[X,Y,Z]-[G,W]-B

1個

-( - )

9日目

FBG20D[L,R][201-1600/1]P[08,10,12,16,20,25,33,40,50,70,99][L,R]20[X,Y,Z]-S-[G,W]

1個

-( - )

9日目

FBG20D[L,R][201-1600/1]P[08,10,12,16,20,25,33,40,50,70,99][L,R]20[X,Y,Z]-S-[G,W]-B

1個

-( - )

9日目

FBG25D[L,R][80-200/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-[G,W]

1個

-( - )

9日目

FBG25D[L,R][80-200/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-[G,W]-B

1個

-( - )

9日目

FBG25D[L,R][80-200/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-S-[G,W]

1個

-( - )

9日目

FBG25D[L,R][80-200/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-S-[G,W]-B

1個

-( - )

9日目

FBG25D[L,R][80-200/1]P[08,10,12,16,20,25,33,40,50,70,99][L,R]20[X,Y,Z]-[G,W]

1個

-( - )

9日目

FBG25D[L,R][80-200/1]P[08,10,12,16,20,25,33,40,50,70,99][L,R]20[X,Y,Z]-[G,W]-B

1個

-( - )

9日目

FBG25D[L,R][80-200/1]P[08,10,12,16,20,25,33,40,50,70,99][L,R]20[X,Y,Z]-S-[G,W]

1個

-( - )

9日目

FBG25D[L,R][80-200/1]P[08,10,12,16,20,25,33,40,50,70,99][L,R]20[X,Y,Z]-S-[G,W]-B

1個

-( - )

9日目

FBG25D[L,R][201-1600/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-[G,W]

1個

-( - )

9日目

FBG25D[L,R][201-1600/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-[G,W]-B

1個

-( - )

9日目

FBG25D[L,R][201-1600/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-S-[G,W]

1個

-( - )

9日目

FBG25D[L,R][201-1600/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-S-[G,W]-B

1個

-( - )

9日目

FBG25D[L,R][201-1600/1]P[08,10,12,16,20,25,33,40,50,70,99][L,R]20[X,Y,Z]-[G,W]

1個

-( - )

9日目

FBG25D[L,R][201-1600/1]P[08,10,12,16,20,25,33,40,50,70,99][L,R]20[X,Y,Z]-[G,W]-B

1個

-( - )

9日目

FBG25D[L,R][201-1600/1]P[08,10,12,16,20,25,33,40,50,70,99][L,R]20[X,Y,Z]-S-[G,W]

1個

-( - )

9日目

FBG25D[L,R][201-1600/1]P[08,10,12,16,20,25,33,40,50,70,99][L,R]20[X,Y,Z]-S-[G,W]-B

1個

-( - )

9日目

FBG30D[L,R][80-200/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-[G,W]

1個

-( - )

9日目

FBG30D[L,R][80-200/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-[G,W]-B

1個

-( - )

9日目

FBG30D[L,R][80-200/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-S-[G,W]

1個

-( - )

9日目

FBG30D[L,R][80-200/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-S-[G,W]-B

1個

-( - )

9日目

FBG30D[L,R][80-200/1]P[08,10,12,16,20,25,33,40,50,70,99][L,R]20[X,Y,Z]-[G,W]

1個

-( - )

9日目

FBG30D[L,R][80-200/1]P[08,10,12,16,20,25,33,40,50,70,99][L,R]20[X,Y,Z]-[G,W]-B

1個

-( - )

9日目

FBG30D[L,R][80-200/1]P[08,10,12,16,20,25,33,40,50,70,99][L,R]20[X,Y,Z]-S-[G,W]

1個

-( - )

9日目

FBG30D[L,R][80-200/1]P[08,10,12,16,20,25,33,40,50,70,99][L,R]20[X,Y,Z]-S-[G,W]-B

1個

-( - )

9日目

FBG30D[L,R][201-1600/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-[G,W]

1個

-( - )

9日目

FBG30D[L,R][201-1600/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-[G,W]-B

1個

-( - )

9日目

FBG30D[L,R][201-1600/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-S-[G,W]

1個

-( - )

9日目

FBG30D[L,R][201-1600/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-S-[G,W]-B

1個

-( - )

9日目

FBG30D[L,R][201-1600/1]P[08,10,12,16,20,25,33,40,50,70,99][L,R]20[X,Y,Z]-[G,W]

1個

-( - )

9日目

FBG30D[L,R][201-1600/1]P[08,10,12,16,20,25,33,40,50,70,99][L,R]20[X,Y,Z]-[G,W]-B

1個

-( - )

9日目

FBG30D[L,R][201-1600/1]P[08,10,12,16,20,25,33,40,50,70,99][L,R]20[X,Y,Z]-S-[G,W]

1個

-( - )

9日目

FBG30D[L,R][201-1600/1]P[08,10,12,16,20,25,33,40,50,70,99][L,R]20[X,Y,Z]-S-[G,W]-B

1個

-( - )

9日目

FBG35D[L,R][80-200/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-[G,W]

1個

-( - )

9日目

FBG35D[L,R][80-200/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-[G,W]-B

1個

-( - )

9日目

FBG35D[L,R][80-200/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-S-[G,W]

1個

-( - )

9日目

FBG35D[L,R][80-200/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-S-[G,W]-B

1個

-( - )

9日目

FBG35D[L,R][80-200/1]P[08,10,12,16,20,25,33,40,50,70,99][L,R]20[X,Y,Z]-[G,W]

1個

-( - )

9日目

FBG35D[L,R][80-200/1]P[08,10,12,16,20,25,33,40,50,70,99][L,R]20[X,Y,Z]-[G,W]-B

1個

-( - )

9日目

FBG35D[L,R][80-200/1]P[08,10,12,16,20,25,33,40,50,70,99][L,R]20[X,Y,Z]-S-[G,W]

1個

-( - )

9日目

FBG35D[L,R][80-200/1]P[08,10,12,16,20,25,33,40,50,70,99][L,R]20[X,Y,Z]-S-[G,W]-B

1個

-( - )

9日目

FBG35D[L,R][201-1600/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-[G,W]

1個

-( - )

9日目

FBG35D[L,R][201-1600/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-[G,W]-B

1個

-( - )

9日目

FBG35D[L,R][201-1600/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-S-[G,W]

1個

-( - )

9日目

FBG35D[L,R][201-1600/1]P[02,03,04,05,06][L,R]10[X,Y,Z]-S-[G,W]-B

1個

-( - )

9日目

詳細情報

基本情報

基本情報

【特長】
・ファインコンベヤはベルコンミニの上位機種で構成したパワフルなコンベヤです
・正逆運転など使用条件が厳しい搬送に
・200Wモータを搭載した強力タイプ
・ストレート搬送用
・高性能多機能ベルトを標準装備
・2溝フレーム&簡単メンテで現場の利便性向上

(i)ご注意

標準ベルトコンベヤ（電気用品安全法対象外製品）は、必ず別売の壁や床に固定する固定脚・固定金具を取り付け、または機械装置に直接取り付けてご使用ください。
それ以外の使用法（床・壁に固定しないセンター脚、キャスター脚等）でのご使用はお止めください。
電気用品安全法の対象製品（センター脚、キャスター脚等、設置場所を移動させて使用する製品）を希望される場合には、お問合せください。
脚はオプションです。本商品適応脚はこちらをご確認下さい。
※ブラシレス変速のモータは、パナソニック製旧モデル（B1シリーズGタイプ）となります。
コロナ禍の影響でインバータ関連部品の調達遅延、一部ベルトコンベヤの「インバータ変速タイプ」の納期が長期化しております。
「インバータ変速タイプ」をご希望のお客様は別途お問い合わせください。
