テスプロ

テスプロ

スプリングコネクタピン プラグインタイプ

スプリングコネクタピン プラグインタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
520円 ～ 740円
税込価格
572円 ～ 814円

【特長】・基板間の接続や、バッテリ接続など省スペースで実装可能なスプリングコネ...

詳細情報を確認する

  • 種類：
    関連商品
  • プランジャ 材質：
    銅合金
  • プランジャ 表面処理：
    金メッキ
  • リセプタクル 末端形状：
    ピン
  • バレル/リセプタクル 材質：
    銅合金
  • 使用温度範囲(℃)：
    -40::180
  • ばね材質：
    ステンレス（SUS304）
  • プランジャ材質（詳細）：
    真鍮
  • バレル形状：
    プラグ
  • 特性：
    標準
  • プランジャ長さ（範囲）(mm)：
    0.1～3

(i)ご注意

  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

型番

未確定10件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

スプリングコネクタピン プラグインタイプ 外形図

製品仕様

型番最大ストローク推奨ストローク荷重定格電流
PP-B190-L047-001.70mm1.10mm80gf@1.10mm1A
PP-B320-L050-001.50mm1.20mm150gf@1.20mm1A
PP-B150-L055-001.50mm1.40mm140gf@1.40mm1A
PP-B180-L058-001.20mm0.80mm80gf@0.80mm1A
PP-B150-L072-001.80mm1.50mm80gf@1.50mm1A
PP-B200-L074-001.60mm1.50mm50gf@1.50mm1A
PP-B190-L090-002.70mm1.00mm100gf@1.00mm1A
PP-B200-L100-003.00mm2.80mm120gf@2.80mm2A
PP-B300-L100-003.00mm2.80mm120gf@2.80mm2A
PP-B250-L105-002.79mm1.52mm85gf@1.52mm3A

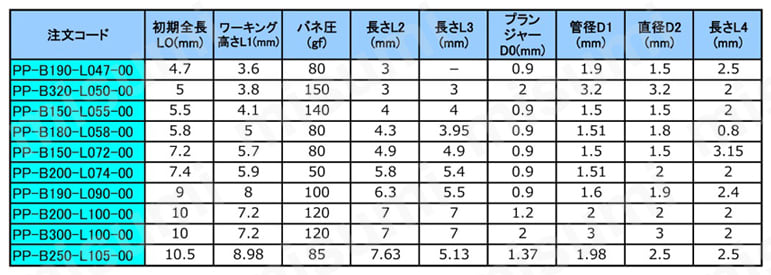

規格表

スプリングコネクタピン プラグインタイプ 規格表

型番リスト

表示件数:
  1. 1
型番
プロープ 先端形状
取付ピッチ(mm)
ストローク量（範囲）(mm)
許容電流(A)
スプリング圧［2/3ストローク］（範囲）(gf)
プランジャ 外径(mm)
リセプタクル 最外径（範囲）(mm)
バレル/リセプタクル 外径（範囲）(mm)
バレル/リセプタクル 長さ（範囲）(mm)
スプリング圧［2/3ストローク］(gf)
プランジャ長さ L1(mm)
リセプタクル最外径 D(φ)
バレル・リセプタクル長さ L2(mm)
抵抗値(mΩ)
バレル・リセプタクル外径(mm)
プランジャ外径(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[球状（SR）] 球状（SR）
2.5
1.1～2.6
1
100.1～150.0
0.61～0.90
1.01～1.50
1.01～1.50
～5.0
140
1.5
1.5
4
50
1.5
0.9
10

20個

540円( 594円 )

5日目

[球状（SR）] 球状（SR）
2.5
1.1～2.6
1
50.1～100.0
0.61～0.90
1.01～1.50
1.01～1.50
～5.0
80
2.3
1.5
4.9
100
1.5
0.9
10

20個

660円( 726円 )

5日目

[球状（SR）] 球状（SR）
2.8
～1.0
1
50.1～100.0
0.61～0.90
1.51～2.00
1.51～2.00
～5.0
80
1.5
1.8
3.95
50
1.51
0.9
10

20個

540円( 594円 )

5日目

[球状（SR）] 球状（SR）
2.9
1.1～2.6
1
50.1～100.0
0.61～0.90
1.01～1.50
1.51～2.00
-
80
1.7
1.5
-
50
1.9
0.9
10

20個

520円( 572円 )

5日目

[球状（SR）] 球状（SR）
2.9
1.1～2.6
1
50.1～100.0
0.61～0.90
1.51～2.00
1.51～2.00
5.1～10.0
100
2.7
1.9
5.5
80
1.6
0.9
10

20個

680円( 748円 )

5日目

[球状（SR）] 球状（SR）
3
1.1～2.6
1
30.1～50.0
0.61～0.90
1.51～2.00
1.51～2.00
5.1～10.0
50
1.6
2
5.4
100
1.51
0.9
10

20個

660円( 726円 )

5日目

[球状（SR）] 球状（SR）
3
2.7～2.9
2
100.1～150.0
0.91～1.20
1.51～2.00
1.51～2.00
5.1～10.0
120
3
2
7
50
2
1.2
10

20個

680円( 748円 )

5日目

ニードル
3.5
1.1～2.6
3
50.1～100.0
1.21～1.50
2.01～3.00
1.51～2.00
5.1～10.0
85
2.87
2.5
5.13
50
1.98
1.37
10

20個

700円( 770円 )

5日目

[球状（SR）] 球状（SR）
4
2.7～2.9
2
100.1～150.0
1.51～2.00
2.01～3.00
2.01～3.00
5.1～10.0
120
3
3
7
50
3
2
10

20個

740円( 814円 )

5日目

[球状（SR）] 球状（SR）
4.2
1.1～2.6
1
100.1～150.0
1.51～2.00
3.01～
3.01～
25.1～30.0
150
2
3.2
3
100
3.2
2
10

20個

620円( 682円 )

5日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・基板間の接続や、バッテリ接続など省スペースで実装可能なスプリングコネクタピンです
・基板などに半田付けで使用します
・コンタクト相手は金メッキを推奨します

(i)ご注意

  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
