オークラ輸送機

オークラ輸送機

チェーン駆動ローラ単体 中荷重タイプ CSS5SB／CSS5SS

チェーン駆動ローラ単体 中荷重タイプ CSS5SB／CSS5SS

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
3,397円 ～ 4,897円
税込価格
3,737円 ～ 5,387円

【特長】・スリップロスゼロで確実な搬送を実現＜CSS5SB 樹脂製スプロケット...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

型番

未確定20件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

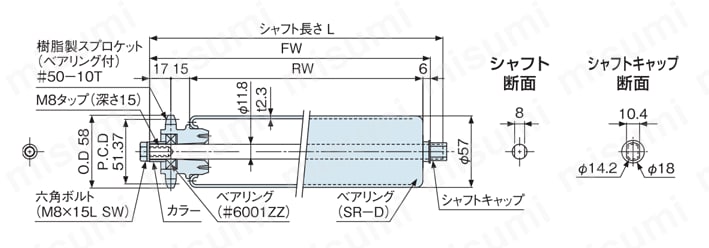

チェーン駆動ローラ単体 中荷重タイプ CSS5SB／CSS5SS 外形図1

CSS5SB

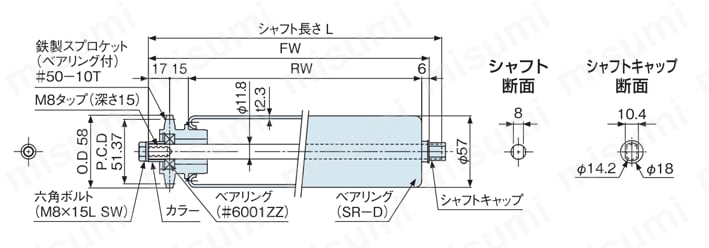

チェーン駆動ローラ単体 中荷重タイプ CSS5SB／CSS5SS 外形図2

CSS5SS

製品仕様

  • ローラ：φ57×t2.3mm
  • スプロケット：#50×10T（樹脂製、鉄製）
  • シャフト：φ11.8mm 丸鋼

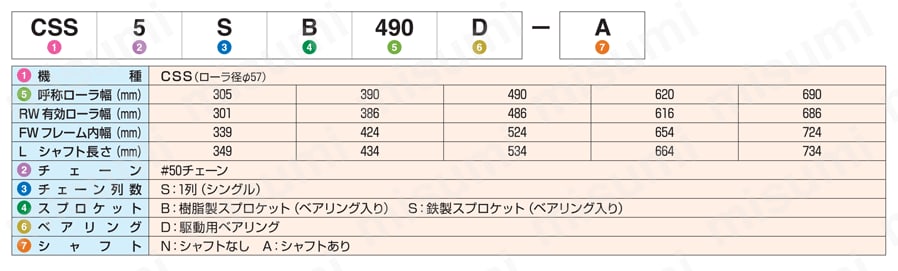

型番と仕様

ストレートローラ

チェーン駆動ローラ単体 中荷重タイプ CSS5SB／CSS5SS 仕様01

ローラ1本あたりの搬送荷重

単位：kg/本
呼称ローラ幅
（mm）		1列（シングル）
CSS5SBCSS5SS
通常搬送衝撃通常搬送衝撃
30526.517.635.326.5
39021.11428.121.1
4901711.322.717
62013.79.118.213.7
69012.48.216.512.4

注1）速度は40m/min以下でご使用ください。
2）搬送荷重は、たわみ1/1,000で設定しています。

抜穴寸法

チェーン駆動ローラ単体 中荷重タイプ CSS5SB／CSS5SS 仕様02

＜＞内はシャフトキャップ取付け時寸法
※フレームシャフト穴は上記寸法で設けてください。

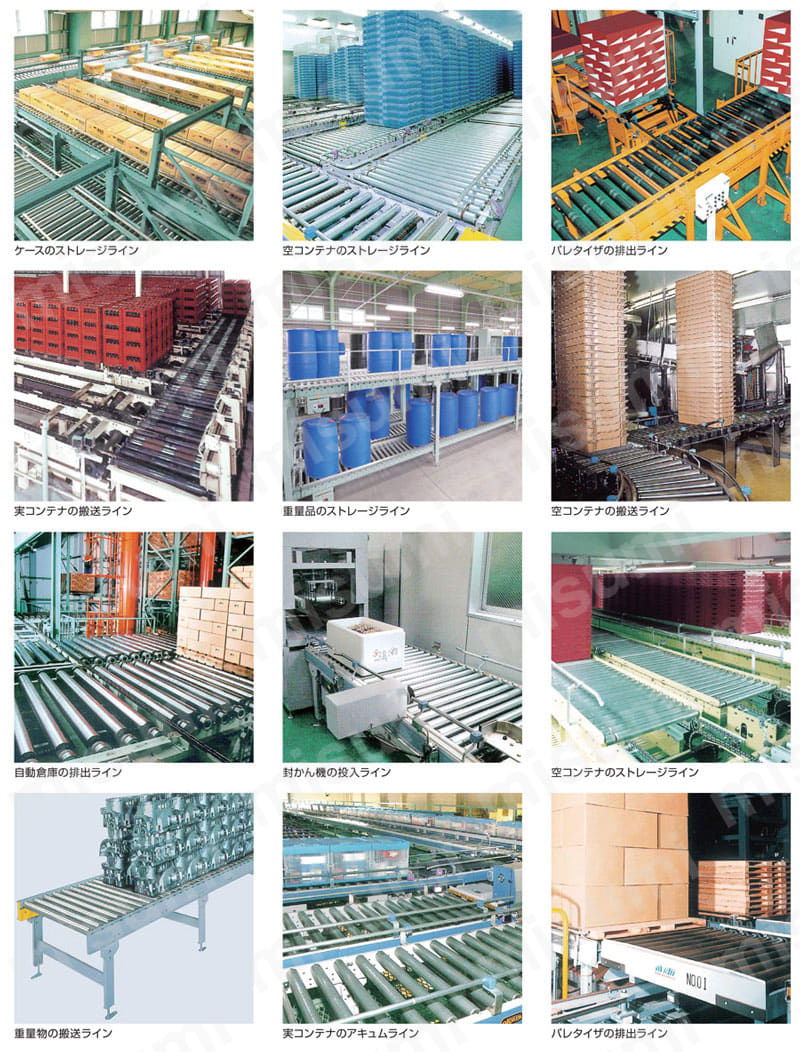

使用例

チェーン駆動ローラ単体 中荷重タイプ CSS5SB／CSS5SS 使用例

型番リスト

表示件数:
  1. 1
型番
荷重（目安）(N)
幅 W(mm)
シャフト
スプロケット材質
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
259.7
301
あり
樹脂（ベアリング入り）
10

1個

3,397円( 3,737円 )

9日目

259.7
301
なし
樹脂（ベアリング入り）
10

1個

3,397円( 3,737円 )

9日目

206.78
386
あり
樹脂（ベアリング入り）
10

1個

3,797円( 4,177円 )

9日目

206.78
386
なし
樹脂（ベアリング入り）
10

1個

3,797円( 4,177円 )

9日目

166.6
486
あり
樹脂（ベアリング入り）
10

1個

3,897円( 4,287円 )

9日目

166.6
486
なし
樹脂（ベアリング入り）
10

1個

3,897円( 4,287円 )

9日目

134.26
616
あり
樹脂（ベアリング入り）
10

1個

3,997円( 4,397円 )

9日目

134.26
616
なし
樹脂（ベアリング入り）
10

1個

3,997円( 4,397円 )

9日目

121.52
686
あり
樹脂（ベアリング入り）
10

1個

3,997円( 4,397円 )

9日目

121.52
686
なし
樹脂（ベアリング入り）
10

1個

3,997円( 4,397円 )

9日目

345.94
301
あり
スチール（ベアリング入り）
10

1個

3,997円( 4,397円 )

9日目

345.94
301
なし
スチール（ベアリング入り）
10

1個

3,997円( 4,397円 )

9日目

275.38
386
あり
スチール（ベアリング入り）
10

1個

3,997円( 4,397円 )

9日目

275.38
386
なし
スチール（ベアリング入り）
10

1個

3,997円( 4,397円 )

9日目

222.46
486
あり
スチール（ベアリング入り）
10

1個

4,397円( 4,837円 )

9日目

222.46
486
なし
スチール（ベアリング入り）
10

1個

4,397円( 4,837円 )

9日目

178.36
616
あり
スチール（ベアリング入り）
10

1個

4,697円( 5,167円 )

9日目

184.24
616
なし
スチール（ベアリング入り）
10

1個

4,697円( 5,167円 )

9日目

161.7
686
あり
スチール（ベアリング入り）
10

1個

4,897円( 5,387円 )

9日目

161.7
686
なし
スチール（ベアリング入り）
10

1個

4,897円( 5,387円 )

9日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・スリップロスゼロで確実な搬送を実現

＜CSS5SB 樹脂製スプロケット （ベアリング入り）＞
・#50樹脂製スプロケットを使用した低騒音設計
･シャフトの有無を選択可能（シャフトおよび付属品は不含）

＜CSS5SS 鉄製スプロケット （ベアリング入り）＞
・#50鉄製スプロケットを使用した長寿命設計
･シャフトの有無を選択可能（シャフトおよび付属品は不含）
【用途】
・ Φ57スチール製ローラを使用した中重荷重タイプ

(i)ご注意

  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
