オークラ輸送機

オークラ輸送機

エコノミータイプ　軽搬送ベルトコンベヤ（EMH/EMG型）

エコノミータイプ　軽搬送ベルトコンベヤ（EMH/EMG型）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

WEB専用エコノミータイプコンベヤ。【特長】・搬送長さ55～800cmまで指定...

詳細情報を確認する

(i)ご注意

  • 機長55～74mmを選定の場合、短機長50mm脚プレート（-T）が必要となります。申し訳ございませんが、弊社ではお取り扱いございません。
  • 脚はオプションです。本商品適応脚は こちら をご確認下さい。
    ・モータ出力50Wタイプははメーカー在庫切れの為、現在お取り扱いしておりません。

型番

未確定4件の候補があります。

Loading...

商品仕様

外形図

単位：mm
エコノミータイプ　軽搬送ベルトコンベヤ（EMH/EMG型） 外形図1
エコノミータイプ　軽搬送ベルトコンベヤ（EMH/EMG型） 外形図2

エンドハンガ部

エコノミータイプ　軽搬送ベルトコンベヤ（EMH/EMG型） 外形図3

リターンローラ部

製品仕様

仕様

型式EMH（スタンダードタイプ）／EMG（蛇行レスタイプ）
呼称幅1015202530
BW実ベルト幅（mm）97147197247297
FWフレーム幅（mm）145195245295345
機長（cm）MIN.55～MAX.800
※EMH30の場合、最短機長は60cmとなります
※EMG30の場合、最短機長は55cmとなります
標準ベルトEMH：樹脂製平ベルト（1プライ）
EMG：樹脂製蛇行防止桟付きベルト（1プライ）
エンドプーリ径φ27.2
駆動部タイプD：下付き
駆動部の取付方向R：搬送方向右側 L：搬送方向左側
速度記号右表参照
コントローラの取付方向R：搬送方向右側 L：搬送方向左側
モータ出力
B：ブラシレス変速		03：30W 05：50W 09：90W
入力電源X：100V単相 Y：200V単相 Z：200V三相
搬送能力MAX.30kg/台
フレーム強度4kg/m
ベルト色調G：グリーン W：ホワイト

速度記号／コンベヤ速度表

減速比速度（m/min）
B：ブラシレス変速（1：100）
速度記号変速範囲
1/150B020.04～4.1
1/100B030.06～6.1
1/75B040.08～8.2
1/60B050.10～10.2
1/50B060.12～12.3
1/36B090.17～17.0
1/30B110.20～20.4
1/25B130.25～24.5
1/20B160.31～30.6
1/18B180.34～34.0
1/15B220.41～40.8
1/12.5B260.49～49.0

寸法

  • モータ突出寸法（外形図A寸法）
単位：mm
モータ出力呼称幅
1015
30W8-
50W14-
90W9848
  • DL寸法
単位：mm
機長LDL
1,000≦L≦2,000200
2,000＜L≦3,000300

商品特長詳細

■固定脚 脚取付数一覧（目安）

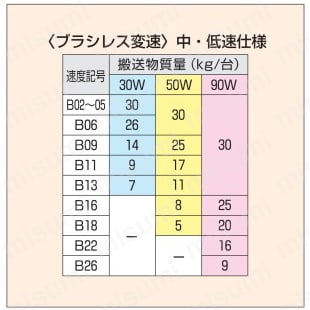

■搬送能力の目安
機長（cm）脚数
100≦L＜1802
180≦L＜3403
340≦L＜5004
500≦L＜6505
650≦L＜8006
  • 脚取付けピッチは最大160cmです。

注）下記グラフ／表は水平分散荷重時の搬送能力を表します。

エコノミータイプ　軽搬送ベルトコンベヤ（EMH/EMG型） 搬送能力の目安

型番リスト

表示件数:
  1. 1
型番
ベルト幅(mm)
機長（cm）：注）この項目の単位はcmです。例）150を選択した場合は150cmとなります。（cm)←
電源
ベルト色調
駆動部の取付方向
モータ出力
速度記号
駆動部タイプ
コントローラの取付方向
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
97 ～ 297
55 ～ 800
AC100V(単相) / AC200V(単相) / AC200V(三相)
G：グリーン / W：ホワイト
L：搬送方向左側 / R：搬送方向右側
30W / 50W / 90W
2 ～ 26
D：下付き
L：搬送方向左側 / R：搬送方向右側

1個

-( - )

5日目

97 ～ 297
100 ～ 200
AC100V(単相) / AC200V(単相) / AC200V(三相)
G：グリーン / W：ホワイト
L：搬送方向左側 / R：搬送方向右側
30W / 50W / 90W
2 ～ 26
D：下付き
L：搬送方向左側 / R：搬送方向右側

1個

-( - )

3日目

97 ～ 297
55 ～ 800
AC100V(単相) / AC200V(単相) / AC200V(三相)
G：グリーン / W：ホワイト
L：搬送方向左側 / R：搬送方向右側
30W / 50W / 90W
2 ～ 26
D：下付き
L：搬送方向左側 / R：搬送方向右側

1個

-( - )

5日目

97 ～ 297
100 ～ 200
AC100V(単相) / AC200V(単相) / AC200V(三相)
G：グリーン / W：ホワイト
L：搬送方向左側 / R：搬送方向右側
30W / 50W / 90W
2 ～ 26
D：下付き
L：搬送方向左側 / R：搬送方向右側

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

WEB専用エコノミータイプコンベヤ。

【特長】
・搬送長さ55～800cmまで指定可能。
・高品質多機能（8つ）ベルトを標準装備。
・駆動部は透明カバーで簡単メンテナンス。
・フレーム側面溝付で部材装着も簡単（M6ナットが挿入可能）。

【注意事項】
・選定の際は、仕様、注意点をご参照ください。
・速度や搬送物質量など使用条件により、モータ出力をランクアップされる場合は、搬送能力グラフでモーター出力を選定してください。
・モータはパナソニック製です。
・脚は付属しておりません。別売りの固定脚（DAL脚）もしくは装置等に固定してご使用ください。
・ベルト幅はmm、機長はcmです。単位が異なりますのでご注意ください。
・脚、ガイドなどのオプション類は、本体とは別に分割納品される場合があります。
・機種により、機長が4,000mmを超える場合は、フレームが分割して納品されます。
・標準ベルトコンベヤ（電気用品安全法対象外製品）は、必ず別売の壁や床に固定する固定脚・固定金具を取り付け、または機械装置に直接取り付けてご使用ください。
・それ以外の使用法（床・壁に固定しないセンター脚、キャスター脚等）でのご使用はお止めください。
・電気用品安全法の対象製品（センター脚、キャスター脚等、設置場所を移動させて使用する製品）を希望される場合にはお問合せください。

(i)ご注意

  • 機長55～74mmを選定の場合、短機長50mm脚プレート（-T）が必要となります。申し訳ございませんが、弊社ではお取り扱いございません。
  • 脚はオプションです。本商品適応脚は こちら をご確認下さい。
    ・モータ出力50Wタイプははメーカー在庫切れの為、現在お取り扱いしておりません。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
