駿河精機

駿河精機

24V対応 センサアンプ基板（K-PCBA24）

24V対応 センサアンプ基板（K-PCBA24）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常単価(税別)
5,000円
税込単価
5,500円

駿河精機のコントローラを使用せず、モーションコントロールボードやPLCを用いて...

詳細情報を確認する

  • 種類：
    制御機器関連部品
  • 外形寸法(mm)：
    W50×D50×H16
  • 付属品：
    コネクタ2個:171822-6／接触子12個:17204-1

(i)ご注意

  • 自動ステージ並びに専用のケーブル、周辺機器類はRoHS指令カテゴリ9「監視制御機器」に属し、2021年7月21日までフタル酸エステル使用制限の除外用途となります。
  • フタル酸エステル類には未対応ですが、その他 6物質には対応した商品です。

型番

K-PCBA24 解除

  • CADデータ未対応

Loading...

指定中 の仕様・寸法情報

商品情報

外形図

24V対応 センサアンプ基板（K-PCBA24） 外形図

▼印はコネクター1ピンの位置を示す。

製品仕様

型番K-PCBA24
外形寸法50（W）×50（D）×16（H）mm
コネクタ型式171825-6（タイコエレクトロニクスジャパン6（同））
適合コネクタ171822-6（付属品）
電源電圧DC24V±10%
消費電流30mA以下
制御出力NPNオープンコレクタ出力  DC24V  500mA以下
使用環境0～40℃,20～80%RH（非結露）
付属品コネクタ2個  171822-6（タイコエレクトロニクスジャパン（同））
接触子12個  170204-1（タイコエレクトロニクスジャパン（同））

※コネクタの加工はお客様で行ってください。なお配線には0.2mm2以上の太さの電線を用いてください。基板取付用ねじはお客様でご用意ください。

使用例

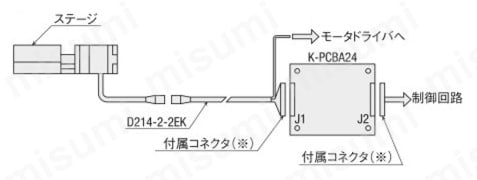

全体構成図

24V対応 センサアンプ基板（K-PCBA24） 全体構成図

※付属コネクタへの圧着は、お客様自身で行ってください。

型番リスト

表示件数:
  1. 1
型番
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

K-PCBA24

1個

5,000円( 5,500円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

駿河精機のコントローラを使用せず、モーションコントロールボードやPLCを用いてEE-SX1103センサ内蔵の自動ステージを駆動する際に使用します。EE-SX1103センサ内蔵のステージはDC5Vで動作するため出力電流は1mA程度しか流せず、直接制御機器に接続することができません。
K-PCBA24をセンサアンプとして組み込んでいただくことで、電源電圧はDC24Vになり出力電流も最大500mAまで流すことが可能です。

(i)ご注意

  • 自動ステージ並びに専用のケーブル、周辺機器類はRoHS指令カテゴリ9「監視制御機器」に属し、2021年7月21日までフタル酸エステル使用制限の除外用途となります。
  • フタル酸エステル類には未対応ですが、その他 6物質には対応した商品です。

カタログ



類似品

類似品をすべて見る

この商品に近い類似品がありませんでした。

閉じる

K-PCBA24で型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

24V対応 センサアンプ基板（K-PCBA24）の型番K-PCBA24のページです。
型番K-PCBA24に関する仕様情報を記載しております。
