パイロットチェック弁 PCVシリーズ
- 通常価格(税別)
- 2,034円 ～ 4,148円
- 税込価格
- 2,237円 ～ 4,563円
【特長】・圧力保持の安全回路。・シリンダの一時的な中間停止が高精度。・特殊回路...
型番
未確定8件の候補があります。
Loading...
商品情報

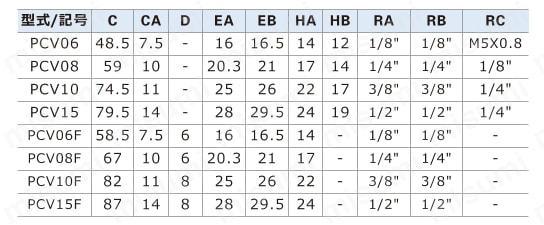

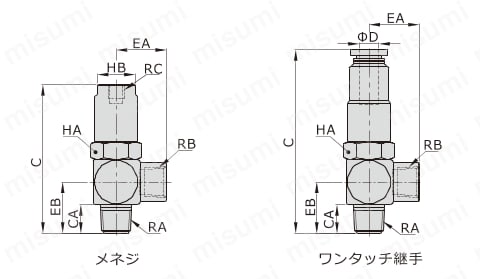

外形図
メネジ／ワンタッチ継手
製品仕様
| 型式 | PCV06 | PCV08 | PCV10 | PCV15 | PCV06F | PCV08F | PVC10F | PVC15F |
|---|---|---|---|---|---|---|---|---|
| 使用流体 | 空気（40μm以上のフィルターにて濾過した空気をご使用下さい） | |||||||
| 使用圧力範囲 | 0.1～1.0MPa | |||||||
| 保証耐圧力 | 1.5MPa | |||||||
| 周囲温度および使用流体温度 | -20～+70（℃） | |||||||
| 作動周波数 | 60（次/分） | 40（次/分） | 60（次/分） | 40（次/分） | ||||
| ポート接続口径※ | 1/8" | 1/4" | 3/8" | 1/2" | 1/8" | 1/4" | 3/8" | 1/2" |
| パイロット口規格 | M5×0.8 | 1/8" | 1/4" | 1/4" | φ6 | φ6 | φ8 | φ8 |
| 重量（g） | 53.2 | 94.8 | 142.8 | 189.6 | 53 | 90 | 142.2 | 188.1 |
※ポートネジ種類はPTがある。

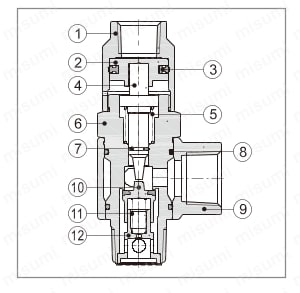

内部構造及び材質
| 番号 | 品名 | 材質 |
|---|---|---|
| 1 | パイロット部 | アルミ合金或は黄銅 |
| 2 | ピストン | 黄銅 |
| 3 | O型リング | NBR |
| 4 | スプール | 黄銅 |
| 5 | スプリング | SUS304 |
| 6 | 本体 | 黄銅 |
| 7 | O型リング | NBR |
| 8 | O型リング | NBR |
| 9 | 転換プラグ | アルミ合金或は黄銅 |
| 10 | プラグ | 黄銅+NBR |
| 11 | スプリング | SUS304 |
| 12 | ベース | 黄銅 |
規格表
選定サポート情報
注文記号
型番リスト
- 表示件数:
| 型番 |
配管接続口径 |
パイロット口規格 | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
Rc1/8
|
M5×0.8メネジ
| 1個 | 2,034円(
2,237円
) | 9日目 | |
Rc1/8
|
Φ6ワンタッチ
| 1個 | 2,087円(
2,296円
) | 3日目 | |
Rc1/4
|
Rc1/8メネジ
| 1個 | 2,531円(
2,784円
) | 9日目 | |
Rc1/4
|
Φ6ワンタッチ
| 1個 | 2,353円(
2,588円
) | 3日目 | |
Rc3/8
|
Rc1/4メネジ
| 1個 | 3,621円(
3,983円
) | 3日目 | |
Rc3/8
|
Φ8ワンタッチ
| 1個 | 3,621円(
3,983円
) | 3日目 | |
Rc1/2
|
Rc1/4メネジ
| 1個 | 4,148円(
4,563円
) | 3日目 | |
Rc1/2
|
Φ8ワンタッチ
| 1個 | 4,148円(
4,563円
) | 9日目 |
Loading...
詳細情報
基本情報
【特長】
・圧力保持の安全回路。
・シリンダの一時的な中間停止が高精度。
・特殊回路設計の応用。
・パイロット口をワンタッチタイプにしており、セッティング空間を抑えることが出来るうえ、セッティング時の効率を高めます。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
