型番：SDR20006JN
SDRシリーズレギュレータ ｴﾌｱｰﾙｴﾙﾕﾆｯﾄ
- 一部当日出荷可能
- 通常単価(税別)
- 888円
- 税込単価
- 977円
【特長】・ピストン背圧式構造を採用し、シンプル、且つコンパクトで、費用対効果も...
SDR20006JN の仕様・寸法情報
商品情報

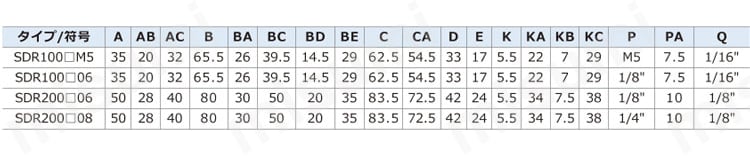

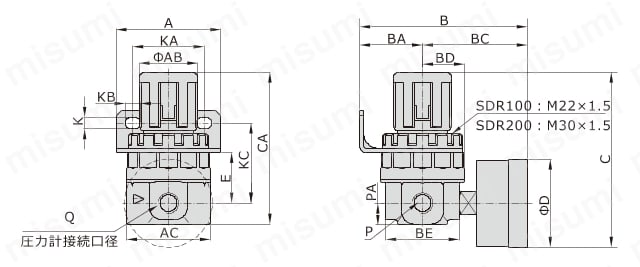

外形図
製品仕様
| 型番 | SDR100-M5 | SDR100-06 | SDR200-06 | SDR200-08 | SDR100L-M5 | SDR100L-06 | SDR200L-06 | SDR200L-08 |
|---|---|---|---|---|---|---|---|---|
| 使用流体 | 空気 | |||||||
| 使用圧力範囲 | 0.05～0.9MPa（7～130psi） | 0.03～0.4MPa（4～57psi） | ||||||
| 最高使用圧力 | 1.0MPa（145psi） | |||||||
| 保証耐圧力 | 1.5MPa（215psi） | |||||||
| 周囲温度 及び使用流体温度 | -20～+70℃ | |||||||
| 配管接続口径 | M5 | 1/8" | 1/4" | M5 | 1/8" | 1/4" | ||
構造
| 番号 | 品名 | 材質 | 番号 | 品名 | 材質 |
|---|---|---|---|---|---|
| 1 | 本体 | アルミニウム 合金 | 8 | フテム | 黄銅 |
| 2 | 調圧プラグ | NBR | 9 | ハンドル | POM |
| 3 | O形リング | NBR | 10 | リングナット | 快削銅 |
| 4 | 異形Oリング | NBR | 11 | スプリング | SWC |
| 5 | 固定リング キャップ | POM | 12 | ピストン | POM |
| 6 | マークリング | POM | 13 | レギュレータ パッド | POM |
| 7 | ボンネット | POM | 14 | スプリング | SUS304 |
規格表
選定サポート情報

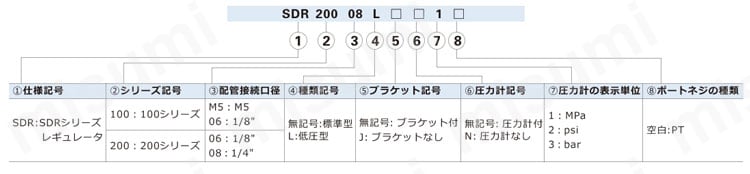

注文記号
注意・禁止事項
調整ノブのロックを解除して圧力調整を行い、調整後は再度ロックします。さもないと、調整ノブの損傷や二次圧力に変化を引き起こす可能性があります。
- （1）調整ノブを引き出し、ロックを解除します。調整ノブの下にオレンジマーキングリングが表示されているとき、調整ノブのロックが解除されていることを示します。
- （2）調整ノブを押し込むと、ロックされます。調整ノブ下のオレンジマーキングリングが完全に消失したとき、調整ノブがロックされていることを示します。
型番リスト
Loading...
詳細情報
基本情報
【特長】
・ピストン背圧式構造を採用し、シンプル、且つコンパクトで、費用対効果も高く、取付が簡単。
・調整できる圧力の範囲が広く、標準型だけでなく低圧も選択可能。
出力圧が安定しており、主に高圧ではなく、さらに費用対効果に対する要求が高い場合に用いる。
・単体取付方式を採用し、柔軟な取付が可能。
カタログ
類似品
この商品に近い類似品がありませんでした。
SDR20006JNで型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
SDRシリーズレギュレータの型番SDR20006JNのページです。
型番SDR20006JNに関する仕様情報を記載しております。
この商品を見た人は、こんな商品も見ています
SDRシリーズレギュレータのレビュー
レギュレータも取り扱っていたので購入を致しましたが、こちらも問題ありませんでした。
サイズが非常にコンパクトなのも魅力です。
この商品のバリエーション
| 型番 |
|---|
| SDR100M51 |
| SDR100M5J1 |
| SDR100M5L1 |
| SDR20006L1 |
| SDR20006LJ1 |
| SDR20006LN |
| 型番 | 通常単価(税別)(税込単価) | 最小発注数量 | スライド値引 | 通常 出荷日 | 圧力計 | 配管接続種類 | 配管接続口径 | 制御側 接続種類 | 制御側 呼びサイズ | 使用圧力範囲 (MPa) | ブラケット | 種類 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
1,303円 ( 1,433円 ) | 1個 | - | 在庫品1日目 当日出荷可能 | 圧力計付 | その他 | 5 | その他 | 5 | 0.03～0.4 | ブラケット付 | 標準型 | |
1,149円 ( 1,264円 ) | 1個 | - | 9日目 | 圧力計付 | その他 | 5 | その他 | 5 | 0.03～0.4 | ブラケットなし | 標準型 | |
1,272円 ( 1,399円 ) | 1個 | - | 9日目 | 圧力計付 | その他 | 5 | その他 | 5 | 0.03～0.4 | ブラケット付 | 低圧型 | |
1,156円 ( 1,272円 ) | 1個 | - | 9日目 | 圧力計付 | Rc | 1/8 | Rc | 1/8 | 0.05～0.9 | ブラケット付 | 低圧型 | |
1,124円 ( 1,236円 ) | 1個 | - | 9日目 | 圧力計付 | Rc | 1/8 | Rc | 1/8 | 0.05～0.9 | ブラケットなし | 低圧型 | |
916円 ( 1,008円 ) | 1個 | - | 3日目 | なし | Rc | 1/8 | Rc | 1/8 | 0.05～0.9 | ブラケット付 | 低圧型 |
