ペルチェ式循環液温調装置 サーモコン（水冷） HEC-Wシリーズ

ペルチェ式循環液温調装置 サーモコン（水冷） HEC-Wシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
599,250円 ～ 652,965円
税込価格
659,175円 ～ 718,262円

【特長】・熱源やプロセス流体の高精度温調が可能。・放熱水設備がある環境での使用...

詳細情報を確認する

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは　こちら　から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は　こちら　から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
  • CADデータは、一部の型番には対応しておりません。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定18件の候補があります。

Loading...

商品情報

外形図

HEC001-W5□／HEC003-W5□

ペルチェ式循環液温調装置 サーモコン（水冷） HEC-Wシリーズ 外形図

NPTねじ仕様（-N）の場合、すべての継手（循環液排出口も含む）がNPTになります。

製品仕様

仕様

  • 詳細は別途「製品仕様書」をご確認ください。
型番HEC001-W5AHEC001-W5BHEC003-W5AHEC003-W5B
冷却方式電子冷熱素子（サーモモジュール）
放熱方式水冷
制御方式冷却・加熱自動切換PID制御
使用周囲温度・湿度10～35℃、35～80%RH（ただし結露なきこと）
循環液系循環液清水、エチレングリコール20%
設定温度範囲10.0～60.0℃（ただし結露なきこと）
冷却能力140W注1）320W注1）
加熱能力400W注1）770W注1）
温度安定性注2）±0.01～0.03℃
ポンプ能力性能線図参照
タンク容量約1.2L
管接続口径IN／OUT：Rc3/8
ドレン：Rc1/4（プラグ付）
接液部材質PPE、PPガラス10%、アルミナセラミック、カーボン、EPDM、SUS303、SUS304、PE、PP、NBR
放熱水系温度範囲10～35℃（ただし結露なきこと）
圧力範囲1MPa以内
必要流量注3）3～7L/min
接続口径IN／OUT：Rc3/8
接液部材質SUS304
電気系電源単相、AC100～240V±10%、50／60Hz
サーキットプロテクタ10A
消費電流3.5A（AC100V）～1.5A（AC240V）5.5A（AC100V）～2.5A（AC240V）
アラームアラーム機能参照
通信機能RS-485RS-232CRS-485RS-232C
質量約12kg約13kg
付属品電源ケーブル、固定用フート、防滴カバー
安全規格UL（NRTL）規格、SEMI
    注1）循環液設定温度20℃、流量5L/min、周囲温度25℃の循環液：清水の条件です。
    注2）外乱のない、負荷安定状態での値です。使用条件によっては外れる場合があります。
    注3）適正範囲を外れた流量では性能が低下したり、騒音が発生して配管が破損する場合があります。

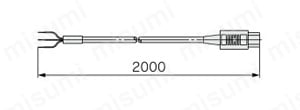

    電源ケーブル（付属品）

    • コネクタ：IEC60320 C13相当品
    • ケーブル：14AWG、外径φ8.4
    線色内容
    黒AC100～240V
    黒AC100～240V
    緑／黄PE
    ペルチェ式循環液温調装置 サーモコン（水冷） HEC-Wシリーズ 電源ケーブル

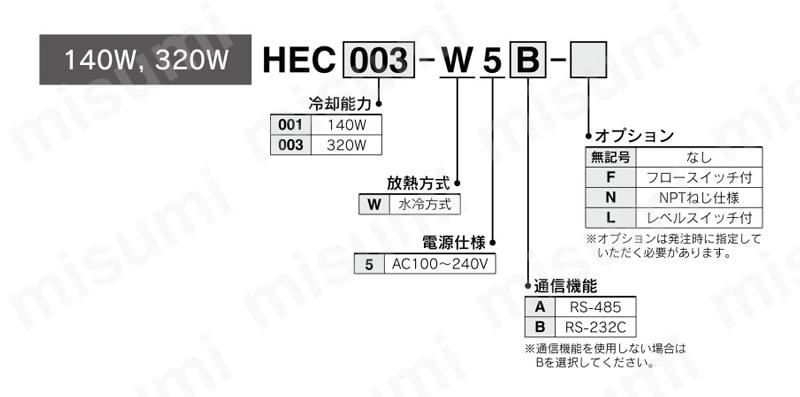

    型式表示方法

    ペルチェ式循環液温調装置 サーモコン（水冷） HEC-Wシリーズ 型番表示方法

    型番リスト

    表示件数:
    1. 1
    型番
    冷却能力
    配管ねじ種類
    オプション仕様
    通信機能
    最小発注数量
    通常単価(税別)(税込単価)
    • 価格の安い順
    • 価格の高い順
    • 解除
    通常
    出荷日
    • 早い順
    • 遅い順
    • 解除
    140W
    Rc
    なし
    RS-485

    1個

    599,250円( 659,175円 )

    19日目

    140W
    Rc
    フロースイッチ付
    RS-485

    1個

    606,972円( 667,669円 )

    19日目

    140W
    Rc
    フロースイッチ付、レベルスイッチ付
    RS-485

    1個

    610,329円( 671,362円 )

    18日目

    140W
    Rc
    レベルスイッチ付
    RS-485

    1個

    602,608円( 662,869円 )

    18日目

    140W
    Rc
    なし
    RS-232C

    1個

    599,250円( 659,175円 )

    19日目

    140W
    Rc
    フロースイッチ付
    RS-232C

    1個

    606,972円( 667,669円 )

    19日目

    140W
    Rc
    フロースイッチ付、レベルスイッチ付
    RS-232C

    1個

    610,329円( 671,362円 )

    19日目

    140W
    Rc
    レベルスイッチ付
    RS-232C

    1個

    602,608円( 662,869円 )

    18日目

    320W
    Rc
    なし
    RS-485

    1個

    634,500円( 697,950円 )

    6日目

    320W
    Rc
    フロースイッチ付
    RS-485

    1個

    642,222円( 706,444円 )

    6日目

    320W
    Rc
    フロースイッチ付、レベルスイッチ付
    RS-485

    1個

    645,579円( 710,137円 )

    19日目

    320W
    NPT
    フロースイッチ付、レベルスイッチ付
    RS-485

    1個

    652,965円( 718,262円 )

    18日目

    320W
    Rc
    レベルスイッチ付
    RS-485

    1個

    637,858円( 701,644円 )

    19日目

    320W
    Rc
    なし
    RS-232C

    1個

    634,500円( 697,950円 )

    6日目

    320W
    Rc
    フロースイッチ付
    RS-232C

    1個

    642,222円( 706,444円 )

    6日目

    320W
    Rc
    フロースイッチ付、レベルスイッチ付
    RS-232C

    1個

    645,579円( 710,137円 )

    6日目

    320W
    Rc
    レベルスイッチ付
    RS-232C

    1個

    637,858円( 701,644円 )

    19日目

    320W
    NPT
    なし
    RS-232C

    1個

    641,886円( 706,075円 )

    18日目

    1. 1

    Loading...

    詳細情報

    基本情報

    【特長】
    ・熱源やプロセス流体の高精度温調が可能。
    ・放熱水設備がある環境での使用に。
    ・フッ素化液対応。
    ・エチレングリコール20％対応。

    (i)ご注意

    • ■SMC エアシリンダ製品の選定・技術情報
      特集ページは　こちら　から、ご確認下さい。

      ■SMC製品取扱いについて
      Webページが無い製品については順次公開を予定しています。
      型番が決まっている方は　こちら　から、お見積/ご注文下さい。
    • スペック、材質の詳細はカタログをご参照ください。
    • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
    • CADデータは、一部の型番には対応しておりません。

    カタログ


    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
