樹脂製ローラコンベヤ（コロコンミニ） KBWD型（軽荷重小物用） Φ12.5×44.5Wローラ

Name: 樹脂製ローラコンベヤ（コロコンミニ） KBWD型（軽荷重小物用） Φ12.5×44.5Wローラ
Brand: オークラ輸送機
SKU: 221302406763
Rating: 3.6 (3 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

一部当日出荷可能

評価 3.6平均満足度3.6 この商品のレビューをみる（3件）

通常価格(税別): -

税込価格: -

【特長】・ベルコンミニIIIと機幅を合わせたフレームにΦ12.5の樹脂ローラを...

詳細情報を確認する

種類：

ローラ
ローラ種類：

ストレート
ローラ材質：

樹脂
フレーム種類：

ストレート
ローラ表面処理：

なし

型番

未確定10件の候補があります。

CADデータ未対応

My部品表保存

数量：
価格を確認

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

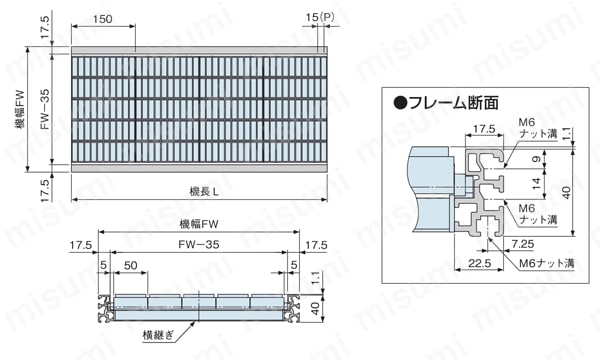

外形図

FW=機幅、FW-35=フレーム内幅、L=機長、P=ローラピッチ

製品仕様

仕様

（1）機種	KBWD／コロコンミニ（樹脂製・軽荷重小物用）
（2）呼称幅	50	100	150	200	250	300	350	400	500
FW 機幅（mm）	95	145	195	245	295	345	395	445	545
P ローラピッチ（mm）	15
（3）L 機長（mm）	300、450、600、750、900、1,050、1,200、1,350、1,500、1,650、1,800、1,950、2,100
ローラ強度	0.5kg/ローラ
搬送物寸法	最小30角

ストレート
ローラ：φ12.5×44.5W mm（POM）
フレーム：17.5W×40H mm（アルミ製）
呼称幅：50～500
推奨脚：DAL、ZHSD、DSC

構成部品

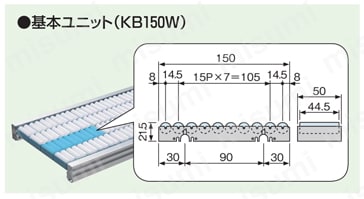

基本ユニット（KB150W）

樹脂製ローラコンベヤ（コロコンミニ） KBWD型（軽荷重小物用） Φ12.5×44.5Wローラ構成部品2

ガイド・エンドストッパ（オプション）

本体質量表

単位：kg

ローラピッチ（mm）	機長（mm）	呼称幅
ローラピッチ（mm）	機長（mm）	50	100	150	200	250	300	350	400	500
15	900	2.1	2.6	3.2	3.7	4.2	4.7	5.2	5.7	6.8
	1,200	2.8	3.5	4.2	4.9	5.7	6.4	7.1	7.8	9.2
	1,500	3.5	4.3	5.2	6.0	6.9	7.7	8.6	9.4	11.1

搬送質量の目安

許容荷重（水平分散荷重時、無衝撃時）

単位：kg

脚取付ピッチ（mm）	呼称幅
脚取付ピッチ（mm）	50	100	150	200	250	300	350	400	500
600	20	29	29	29	29	29	21	15	8
900	30	44	44	44	44	44	31	23	12
1,200	40	50	50	50	50	50	42	31	16
1,500	50	50	50	50	50	50	50	38	21

注）上記は脚取付ピッチ間の許容荷重です。

選定サポート情報

型式

樹脂製ローラコンベヤ（コロコンミニ） KBWD型（軽荷重小物用） Φ12.5×44.5Wローラ選定サポート

（1）機種（2）呼称幅（3）L 機長

型番リスト

表示件数:

型番	ローラ外径(mm)	ローラ幅(mm)	ローラ当たりの強度(kg)	ローラ強度(N/1本)	仕様	搬送長さ L(mm)	種類	フレーム材質	フレーム表面処理	用途	外形高さ H(mm)	詳細タイプ	FW 機幅(mm)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

KB150W	-	-	-	-	-	-	-	-	-	-	-	基本ユニット	-	1個	729円( 802円 )	在庫品1日目当日出荷可能
KBWD50X[300,450,600,750,900,1050,1200,1350,1500,1650,1800,1950,2100]	12.5	50	0.5	4.9～4.9	標準	300 ～ 2100	本体	アルミニウム	なし	軽搬送小物用	41.1	-	-	1個	-( - )	2日目
KBWD100X[300,450,600,750,900,1050,1200,1350,1500,1650,1800,1950,2100]	12.5	100	0.5	4.9～4.9	標準	300 ～ 2100	本体	アルミニウム	なし	軽搬送小物用	41.1	-	-	1個	-( - )	2日目
KBWD150X[300,450,600,750,900,1050,1200,1350,1500,1650,1800,1950,2100]	12.5	150	0.5	4.9～4.9	標準	300 ～ 2100	本体	アルミニウム	なし	軽搬送小物用	41.1	-	-	1個	-( - )	2日目
KBWD200X[300,450,600,750,900,1050,1200,1350,1500,1650,1800,1950,2100]	12.5	200	0.5	4.9～4.9	標準	300 ～ 2100	本体	アルミニウム	なし	軽搬送小物用	41.1	-	-	1個	-( - )	2日目
KBWD250X[300,450,600,750,900,1050,1200,1350,1500,1650,1800,1950,2100]	12.5	250	0.5	4.9～4.9	標準	300 ～ 2100	本体	アルミニウム	なし	軽搬送小物用	41.1	-	-	1個	-( - )	2日目
KBWD300X[300,450,600,750,900,1050,1200,1350,1500,1650,1800,1950,2100]	12.5	300	0.5	4.9～4.9	標準	300 ～ 2100	本体	アルミニウム	なし	軽搬送小物用	41.1	-	-	1個	-( - )	2日目
KBWD350X[300,450,600,750,900,1050,1200,1350,1500,1650,1800,1950,2100]	12.5	350	0.5	4.9～4.9	標準	300 ～ 2100	本体	アルミニウム	なし	軽搬送小物用	41.1	-	-	1個	-( - )	2日目
KBWD400X[300,450,600,750,900,1050,1200,1350,1500,1650,1800,1950,2100]	12.5	400	0.5	4.9～4.9	標準	300 ～ 2100	本体	アルミニウム	なし	軽搬送小物用	41.1	-	-	1個	-( - )	2日目
KBWD500X[300,450,600,750,900,1050,1200,1350,1500,1650,1800,1950,2100]	12.5	500	0.5	4.9～4.9	標準	300 ～ 2100	本体	アルミニウム	なし	軽搬送小物用	41.1	-	-	1個	-( - )	2日目

詳細情報

基本情報

基本情報

【特長】
・ベルコンミニIIIと機幅を合わせたフレームにΦ12.5の樹脂ローラを組み込んだ小物搬送用コンベヤ
・2溝フレームでM6ナット（1種）が側面のどこからでも挿入でき、部材装着も簡単
・フローラックやガイドなどさまざまな用途に活用できるコンベヤ
・KBSD型のレールタイプです
・搬送長さ300-2100まで150mm単位、ローラ幅50-500mmまで指定可能です

コンベヤの設計・選定でお困りの方はこちら。

カタログ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品樹脂製ローラコンベヤ（コロコンミニ） KBWD型（軽荷重小物用） Φ12.5×44.5Wローラ	樹脂製ホイールコンベヤ（コロコンミニ） KBSD型（軽荷重小物用）	グラビティコンベヤコロコンミニボールタイプΦ9.5樹脂製ボール（KBCD型）	コロコンミニローラタイプ幅50-500 （KBW型）	コロコンミニホイールタイプ幅50-500 （KBS型）	グラビティコンベヤアルミ製ローラコンベヤΦ18アルミローラ（EARD型）	樹脂製ローラコンベヤスチールフレームタイプ径Φ50×幅90-620（BBR型）	コロガール樹脂製ローラコンベヤ幅100-500 （KBC型）	スチール製ローラコンベヤベルコンフレームタイプ径Φ19.1×幅90-490 （ERRD型）	コロコンミニホイールレールタイプ幅19 （KBL型）	ステンレス製ローラコンベヤジャブコンフレームタイプ径φ18×幅90-390（ESRD型）	樹脂製ローラコンベヤ径φ18×幅90-390（BES型）	スチール製ローラコンベヤ径Φ42.7×幅90-790 （PR型）
メーカー	オークラ輸送機	オークラ輸送機	オークラ輸送機	オークラ輸送機	オークラ輸送機	オークラ輸送機	オークラ輸送機	オークラ輸送機	オークラ輸送機	オークラ輸送機	オークラ輸送機	オークラ輸送機	オークラ輸送機
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能	4日目～	2日目	5日目	4日目	8日目	2日目	5日目	2日目	5日目	5日目	5日目
種類	ローラ	ローラ	ローラ	ローラ	ローラ	ローラ	ローラ	ローラ	ローラ	ローラ	ローラ	ローラ	ローラ
ローラ種類	ストレート	ストレート	ボール	ストレート	ストレート	ストレート	ストレート	ボール	ストレート	ストレート	ストレート	ストレート	ストレート
ローラ材質	樹脂	樹脂	樹脂	樹脂	樹脂	アルミニウム	樹脂	樹脂	スチール	樹脂	ステンレス	樹脂	スチール
フレーム種類	ストレート	ストレート	-	ストレート	ストレート	ストレート	-	ストレート	ストレート	ストレート	ストレート	-	-
ローラ表面処理	なし	なし	なし	なし	なし	なし	なし	なし	なし	なし	なし	なし	なし

back next

樹脂製ローラコンベヤ（コロコンミニ） KBWD型（軽荷重小物用） Φ12.5×44.5Wローラのレビュー

評価 3.6 平均満足度：3.6 3件のレビュー

星５

0%
星４

67%
星３

33%
星２

0%
星１

0%

レビューを書く

毎月3件以上の商品レビュー投稿で投稿件数×500円分の値引クーポンプレゼント！

高評価レビュー

ワークの搬送スロープ使用

評価 4.0満足度：4.02021/09/16

既存のスロープのローラーに破損が生じたので、交換用として購入。
オール樹脂性のため耐久性は少々低い。

もっと読む閉じる

1人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

ワークの搬送スロープ使用

評価 4.0満足度：4.02021/09/16

既存のスロープのローラーに破損が生じたので、交換用として購入。
オール樹脂性のため耐久性は少々低い。

もっと読む閉じる

1人が参考にしています。

不良排出用の簡易コンベア

評価 3.0満足度：3.02020/09/01

不良排出部に傾斜をつけて転がらせるのに使用しました。非常に便利なのですがローラーがすぐに外れてしますので難点です。　　ワークが細いものなどは隙間に挟まるので不向きであると思いました。
駆動源がないところに使用するにはもってこいの商品だとは思います。

もっと読む閉じる

0人が参考にしています。

不良品の排出

評価 4.0満足度：4.02020/08/20

別途の駆動源で製造ライン上から不良品を排出
傾斜をつけてローラコンベヤを設置
排出コンベヤの駆動源が不要となる

もっと読む閉じる

0人が参考にしています。

3件全て見る
