SMC

SMC

タイロッド形油圧シリンダ 複動：両ロッド CHAWシリーズ

タイロッド形油圧シリンダ 複動：両ロッド CHAWシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
24,649円 ～ 90,227円
税込価格
27,114円 ～ 99,250円

【特長】・主要部品がアルミ合金のため軽量です・簡単な位置検出・スムーズなクッシ...

詳細情報を確認する

  • 呼び圧力：
    3.5MPa
  • シリンダ種類：
    標準
  • ロッドの動き：
    複動両ロッド
  • ピストン材質：
    アルミニウム
  • 規格：
    なし
  • 付加機能：
    なし
  • 使用圧力範囲(MPa)：
    0.25::3.5
  • ピストンスピード(mm/sec)：
    8::300
  • ピストンパッキン材質：
    NBR

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは　こちら　から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は　こちら　から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

型番

未確定122件の候補があります。

  • CADデータ未対応

Loading...

商品情報

製品仕様

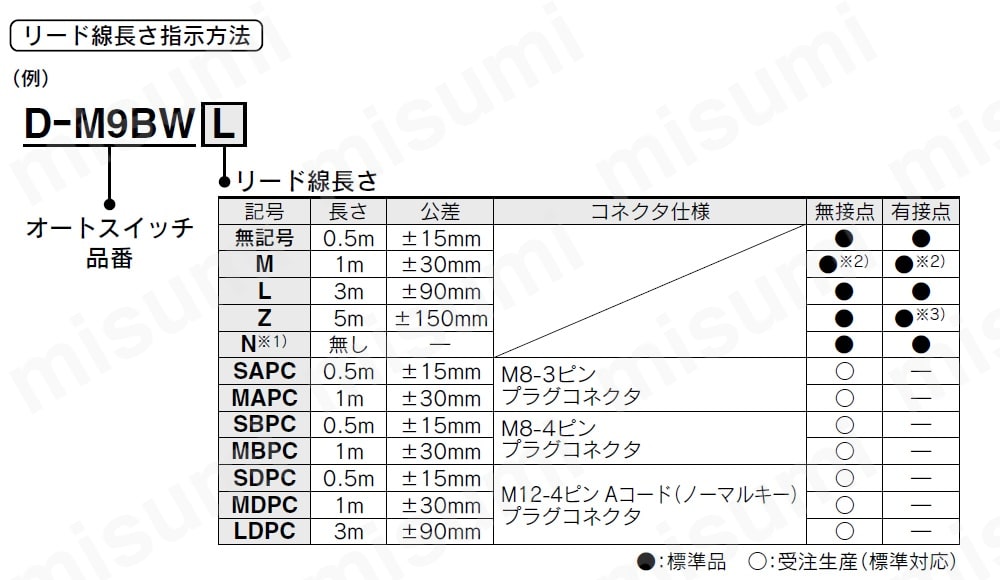

■リード線・コネクタ仕様の詳細は下記をご参照下さい。
タイロッド形油圧シリンダ 複動：両ロッド CHAWシリーズ 製品仕様

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 次へ
型番
シリンダ呼びサイズ(φ)
ストローク(mm)
支持形式
チューブ材質
クッション機構
使用温度範囲(℃)
スイッチ
リード線(m)
スイッチ数
コネクタの種類
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
40
20
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
J59W
0.5
1ヶ付
なし

1個

28,601円( 31,461円 )

19日目

40
25
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～80
オートスイッチなし（磁石内蔵）
なし
なし
なし

1個

24,649円( 27,114円 )

19日目

40
25
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
A53
0.5
1ヶ付
なし

1個

27,539円( 30,293円 )

19日目

40
25
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
B54
0.5
2ヶ付
なし

1個

30,684円( 33,752円 )

19日目

40
25
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
B54
3
2ヶ付
なし

1個

31,194円( 34,313円 )

19日目

40
50
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
A53
0.5
2ヶ付
なし

1個

30,684円( 33,752円 )

19日目

40
50
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
J59
3
1ヶ付
なし

1個

28,601円( 31,461円 )

19日目

40
50
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
J59W
3
1ヶ付
なし

1個

28,857円( 31,743円 )

19日目

40
50
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
M9BA
3
2ヶ付
なし

1個

31,619円( 34,781円 )

19日目

40
50
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
M9BA
3
1ヶ付
なし

1個

35,922円( 39,514円 )

19日目

40
50
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
M9BW
3
3ヶ付
なし

1個

33,319円( 36,651円 )

19日目

40
75
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
A53
3
2ヶ付
なし

1個

31,789円( 34,968円 )

19日目

40
75
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
A53
5
2ヶ付
なし

1個

32,384円( 35,622円 )

19日目

40
100
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～80
オートスイッチなし（磁石内蔵）
なし
なし
なし

1個

25,839円( 28,423円 )

19日目

40
100
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
A54
3
2ヶ付
なし

1個

32,384円( 35,622円 )

19日目

40
100
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
A54
3
1ヶ付
なし

1個

28,984円( 31,882円 )

19日目

40
100
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
F5BA
5
2ヶ付
なし

1個

36,124円( 39,736円 )

19日目

40
100
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
J59W
3
3ヶ付
なし

1個

38,971円( 42,868円 )

19日目

40
100
[ロッド側フランジ] ロッド側フランジ
アルミニウム
ヘッド側
-10～60
A54
3
2ヶ付
なし

1個

32,384円( 35,622円 )

19日目

40
125
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
A44
0.5
1ヶ付
なし

1個

31,959円( 35,155円 )

19日目

40
125
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
A54
3
2ヶ付
なし

1個

32,979円( 36,277円 )

19日目

40
145
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～80
オートスイッチなし（磁石内蔵）
なし
なし
なし

1個

27,029円( 29,732円 )

19日目

40
145
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
A54
0.5
2ヶ付
なし

1個

33,064円( 36,370円 )

19日目

40
145
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
A54
0.5
6ヶ付
なし

1個

45,644円( 50,208円 )

19日目

40
175
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
A93
3
2ヶ付
なし

1個

31,194円( 34,313円 )

19日目

40
200
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～80
オートスイッチなし（磁石内蔵）
なし
なし
なし

1個

28,219円( 31,041円 )

19日目

40
200
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
M9BW
0.5
2ヶ付
なし

1個

33,404円( 36,744円 )

19日目

40
210
[ロッド側フランジ] ロッド側フランジ
アルミニウム
なし
-10～60
M9B
3
3ヶ付
なし

1個

41,430円( 45,573円 )

19日目

40
325
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
A93
3
2ヶ付
なし

1個

35,614円( 39,175円 )

19日目

40
350
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
A54
5
2ヶ付
なし

1個

39,184円( 43,102円 )

19日目

40
400
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
A54
3
2ヶ付
なし

1個

40,034円( 44,037円 )

19日目

40
450
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
A54
5
2ヶ付
なし

1個

42,074円( 46,281円 )

19日目

40
500
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
J59W
3
6ヶ付
なし

1個

62,899円( 69,189円 )

19日目

50
30
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～80
オートスイッチなし（磁石内蔵）
なし
なし
なし

1個

27,751円( 30,526円 )

19日目

50
40
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～80
オートスイッチなし（磁石内蔵）
なし
なし
なし

1個

27,751円( 30,526円 )

19日目

50
50
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～80
オートスイッチなし（磁石内蔵）
なし
なし
なし

1個

27,751円( 30,526円 )

19日目

50
50
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
A53
0.5
2ヶ付
なし

1個

33,617円( 36,979円 )

19日目

50
75
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～80
オートスイッチなし（磁石内蔵）
なし
なし
なし

1個

28,431円( 31,274円 )

19日目

50
75
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
M9B
3
2ヶ付
なし

1個

33,531円( 36,884円 )

19日目

50
100
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～80
オートスイッチなし（磁石内蔵）
なし
なし
なし

1個

29,111円( 32,022円 )

19日目

50
100
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
A53
0.5
2ヶ付
なし

1個

34,977円( 38,475円 )

19日目

50
100
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
A54
0.5
2ヶ付
なし

1個

34,977円( 38,475円 )

19日目

50
100
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
A54
3
1ヶ付
なし

1個

32,087円( 35,296円 )

19日目

50
100
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
M9BA
3
2ヶ付
なし

1個

35,911円( 39,502円 )

19日目

50
100
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
M9BA
3
3ヶ付
なし

1個

39,524円( 43,476円 )

19日目

50
100
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
M9B
3
2ヶ付
なし

1個

34,211円( 37,632円 )

19日目

50
100
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
M9BW
5
2ヶ付
なし

1個

35,147円( 38,662円 )

19日目

50
100
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
M9B
5
2ヶ付
なし

1個

34,807円( 38,288円 )

19日目

50
125
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～80
オートスイッチなし（磁石内蔵）
なし
なし
なし

1個

29,791円( 32,770円 )

19日目

50
125
[ロッド側フランジ] ロッド側フランジ
アルミニウム
なし
-10～60
M9BW
0.5
3ヶ付
なし

1個

37,527円( 41,280円 )

19日目

50
150
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
B54
0.5
2ヶ付
なし

1個

36,337円( 39,971円 )

19日目

50
150
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
M9B
0.5
2ヶ付
なし

1個

35,061円( 38,567円 )

19日目

50
150
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
M9B
3
1ヶ付
なし

1個

32,809円( 36,090円 )

19日目

50
175
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
A54
0.5
2ヶ付
なし

1個

37,017円( 40,719円 )

19日目

50
200
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～80
オートスイッチなし（磁石内蔵）
なし
なし
なし

1個

31,831円( 35,014円 )

19日目

50
200
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
M9BW
0.5
2ヶ付
なし

1個

36,847円( 40,532円 )

19日目

50
250
[ロッド側フランジ] ロッド側フランジ
アルミニウム
なし
-10～60
M9BW
0.5
3ヶ付
なし

1個

40,927円( 45,020円 )

19日目

50
400
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～80
オートスイッチなし（磁石内蔵）
なし
なし
なし

1個

37,697円( 41,467円 )

19日目

50
400
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
J59
0.5
3ヶ付
なし

1個

49,129円( 54,042円 )

19日目

50
500
[ロッド側フランジ] ロッド側フランジ
アルミニウム
両側
-10～60
J59
0.5
3ヶ付
なし

1個

52,274円( 57,501円 )

19日目

  1. 1
  2. 2
  3. 3
  4. 次へ

Loading...

詳細情報

基本情報

【特長】
・主要部品がアルミ合金のため軽量です
・簡単な位置検出
・スムーズなクッション効果

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは　こちら　から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は　こちら　から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

タイロッド形油圧シリンダ 複動：両ロッド CHAWシリーズ

タイロッド形油圧シリンダ 複動：両ロッド CHAWシリーズ

    JIS規格準拠油圧シリンダ 複動：両ロッド CH2EW・CH2FWシリーズ

    JIS規格準拠油圧シリンダ 複動：両ロッド CH2EW・CH2FWシリーズ

      一般形タイトシリンダCMK2-Hシリーズ

      一般形タイトシリンダCMK2-Hシリーズ

        JIS規格準拠油圧シリンダ 複動：片ロッド CH2E・CH2F・CH2G・CH2Hシリーズ

        JIS規格準拠油圧シリンダ 複動：片ロッド CH2E・CH2F・CH2G・CH2Hシリーズ

          ISO規格準拠油圧シリンダ CHSDシリーズ

          ISO規格準拠油圧シリンダ CHSDシリーズ

            3.5MPa用複動形油圧シリンダ 35H-3シリーズ

            3.5MPa用複動形油圧シリンダ 35H-3シリーズ

              7MPa対応小口径油圧シリンダ CHNシリーズ

              7MPa対応小口径油圧シリンダ CHNシリーズ

                スリム低油圧シリンダ DAHシリーズ

                スリム低油圧シリンダ DAHシリーズ

                  ISO規格準拠油圧シリンダ CHSGシリーズ

                  ISO規格準拠油圧シリンダ CHSGシリーズ

                    薄形油圧シリンダ 複動：両ロッド CH□QWBシリーズ

                    薄形油圧シリンダ 複動：両ロッド CH□QWBシリーズ

                      7MPa用複動形油圧シリンダ 70H-8シリーズ

                      7MPa用複動形油圧シリンダ 70H-8シリーズ
                        メーカー SMC SMC ＣＫＤ SMC SMC ＴＡＩＹＯ(太陽鉄工) SMC コガネイ SMC SMC ＴＡＩＹＯ(太陽鉄工)
                        通常価格 24,649円～ 29,281円～ - 17,084円～ 24,607円～ 18,231円～ 12,281円～ 4,557円～ 24,649円～ 6,501円～ 35,031円～
                        通常出荷日 18日目～   18日目～   19日目   9日目～   9日目～   11日目～   19日目   7日目～   9日目～   6日目～   11日目～
                        呼び圧力 3.5MPa - - - 10MPa 3.5MPa 7MPa 1MPa 16MPa 3.5MPa 7MPa
                        シリンダ種類 標準 標準 標準 標準 標準 標準 標準 標準 標準 角形 標準
                        ロッドの動き 複動両ロッド 複動両ロッド 複動片ロッド 複動片ロッド 複動片ロッド - 複動片ロッド 複動片ロッド 複動片ロッド 複動両ロッド -
                        ピストン材質 アルミニウム アルミニウム スチール - ステンレス - ステンレス 樹脂 ステンレス アルミニウム スチール
                        規格 なし JIS規格 - JIS規格 ISO規格 - なし ISO規格 ISO規格 なし -

                        タイロッド形油圧シリンダ 複動：両ロッド CHAWシリーズのレビュー

                        この商品のレビューはありません レビューを書く

                        油圧シリンダカテゴリの売れ筋ランキング

                        通常価格、通常出荷日が表示と異なる場合がございます

                        技術サポート窓口

                        メカニカル部品技術窓口

                        商品の仕様・技術のお問い合わせ

                        Webお問い合わせフォーム

                        営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                        ※お問い合わせフォームは24時間受付しております。

                        ※お問い合わせにはお客様コードが必要です。

                        閉じる

                        型番が確定しました

                        ご利用にあたって

                        ミスミについて

                        お問い合わせ

                        商品の仕様・技術

                        Webお問い合わせフォーム

                        24時間受付

                        ご注文・お取り引き

                        Webお問い合わせフォーム

                        24時間受付・要ログイン

                        0120-343-066

                        9:00～18:00（日曜日・年末年始は除く）

                        お客様との通話は、サービス品質向上のため一部録音させていただいております。

                        各種調査（環境・品質等）

                        Webお問い合わせフォーム

                        24時間受付・要ログイン

                        その他のお問い合わせ

                        お問い合わせ窓口はこちら

                        モバイルサイトに切替

                        Copyright © MISUMI Corporation All Rights Reserved.
