仕様・寸法を表示する

追加工・オプション

三ツ星ベルト

三ツ星ベルト

フリースパンベルト

フリースパンベルト

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.5平均満足度4.5 この商品のレビューをみる（2件）
通常価格(税別)
 -
税込価格
 -

【特長】・位置決めが必要な同期搬送や軽負荷伝導に適しています・ベルト背面に各種...

詳細情報を確認する

(i)ご注意

  • セールは既定数量に達し次第、予告なしに終了する恐れがあります。正しい単価は【価格を確認】を押下してご確認ください。

型番

未確定3件の候補があります。

  • CADデータ未対応

Loading...

商品仕様

製品仕様

ベルトの標準幅と断面寸法

構造（T5・T10・XL・L・H・S5M・S8M・AT5・AT10・AT-20H）

抗張体・・・アラミド心線・スチール心線抗張体の特徴

  • アラミド心線は軽量且つ柔軟性に優れております。
  • スチール心線は伸びが少なく、位置決め精度等に優れております。
　　　　　　

本体・・・ポリウレタン（硬度88°JIS A）

  • 耐油性、耐摩耗性、耐候性に優れています。
　　　　　　

標準体系

ベルト種類心線材質歯形歯形詳細
フリースパンベルトスチール台形歯メトリックタイプ　T5・T10
サーキュラータイプ　XL・L・H
ATタイプ　AT5・AT10・AT-20H
丸歯STPDタイプ　S5M・S8M
フラットF20・F20D
アラミド台形歯メトリックタイプ　T5・T10
サーキュラータイプ　XL・L・H
丸歯STPDタイプ　S5M・S8M

許容張力表

単位：N
-ベルト幅（mm）
ベルト形1015202530405075100
T5エンドレス品5887116145173231---
オープン品116173231289347463---
T10エンドレス品-1802403003604816019011,201
オープン品-3604816017219611,2011,8022,403
AT5エンドレス品74110147184221294368--
オープン品147221294368442589736--
AT10エンドレス品-2343123914696257811,1721,562
オープン品-4696257819371,2501,5622,3433,124
S5Mエンドレス品120180240300360-600--
オープン品240360480600720-1,199--
S8Mエンドレス品-2353143924716277841,1771,569
オープン品-4716277849411,2551,5692,3533,137
F20エンドレス品-1812413023624826039051,206
オープン品-3614816017219611,2011,8022,403

許容伝達トルク表

単位：ベルト10mm幅あたりN･m
-T5T10AT5AT10XLLHS5MS8M
121.08---1.08----
141.275.39-7.011.083.044.812.65-
161.476.08-7.91.273.535.493.04-
181.676.86-8.921.473.926.183.43-
201.867.652.369.951.574.416.863.82-
222.068.432.6210.961.774.817.554.22-
242.269.222.8711.991.865.38.434.619.61
262.359.912.9812.882.065.698.92510.4
282.5510.693.2413.92.266.189.615.3911.18
302.751.473.4914.912.356.5710.35.6911.96
322.9412.263.7315.942.557.0610.986.0812.75
363.3313.734.2317.852.847.9412.366.8614.42
403.7315.34.7419.893.148.8313.737.6515.99
444.0216.875.1121.933.539.7115.18.4317.55
484.4118.345.623.843.8210.4916.579.1219.22
605.4922.956.9729.844.8113.1420.6711.4723.93
726.6727.568.4735.835.6915.7924.8113.7328.73

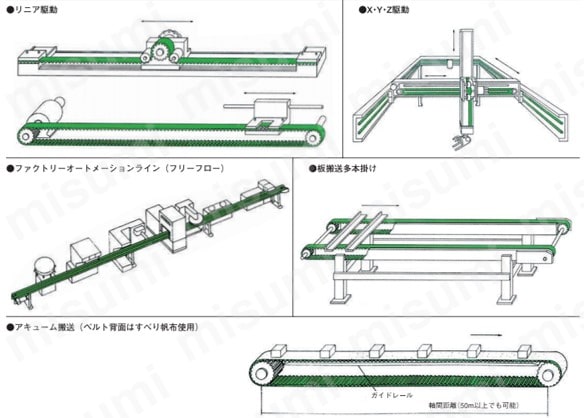

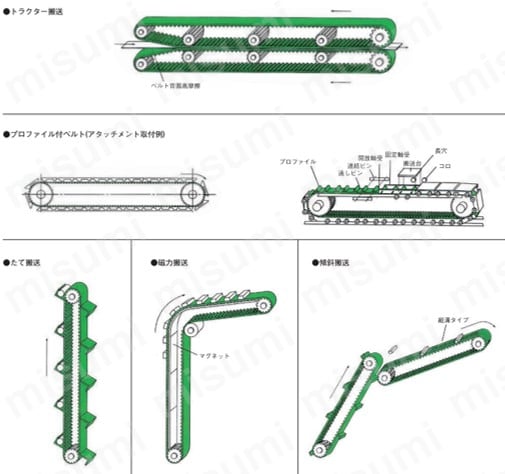

使用例

型番リスト

表示件数:
  1. 1
型番
歯形(ベルト形)
ベルト幅(mm)
ベルト形種類
歯数
色
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
S5M
10
丸歯形スーパートルク
50 ～ 4000
緑色

1個

-( - )

1日目

S5M
15
丸歯形スーパートルク
50 ～ 4000
緑色

1個

-( - )

1日目

S5M
25
丸歯形スーパートルク
50 ～ 4000
緑色

1個

-( - )

1日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・位置決めが必要な同期搬送や軽負荷伝導に適しています
・ベルト背面に各種形状のプロファイルの融着や特殊カバーの接着ができます
・ロングスパンの往復運動、回転運動に使用できます
・最大100メートルまでベルト長さが自由に選定できます
・歯数を指定していただければミスミでカット加工をして出荷いたします。

【材質】色：緑/ベルト材質：ポリウレタン（硬度88° JIS A）/心線材質：アラミド心線
【ベルト形状】オープンエンドタイプ
【使用温度】-30℃～80℃
【ベルト種類（幅寸法）】
100S5M（10mm）、150S5M（15mm）、250S5M（25mm）
150S8M（15mm）、250S8M（25mm）、300S8M（30mm）、400S8M（40mm）
10T5（10mm）、15T5（15mm）、20T5（20mm）、25T5（25mm）
15T10（15mm）、20T10（20mm）、25T10（25mm）、30T10（30mm）
【用途】
・搬送ライン
食品（お菓子類）、ダンボール箱、樹脂部品、生産、梱包ライン、ガラス洗浄ライン、医療機器、ガラスびん、アルミパイプ、ハードディスクバケット用
・垂直搬送
食品（魚など）ライン、フロッビー用エレベーター
・機械類
作図機、自動ドア、食品機械、シール貼り機、OA機器など

(i)ご注意

  • セールは既定数量に達し次第、予告なしに終了する恐れがあります。正しい単価は【価格を確認】を押下してご確認ください。
【関連商品】
＜タイミングプーリ＞
タイミングプーリ S5Mタイプ、タイミングプーリ S8Mタイプ、タイミングプーリ T5タイプ、タイミングプーリ T10タイプ
スタークイック S5M0100、スタークイック S5M0150、スタークイックS5M0250、スタークイック S8M0150、スタークイックS8M0250、スタークイックS8M0300、スタークイックS8M0400、スタークイックT10-15、スタークイック T10-25

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
