診断出力付2色表示無接点オートスイッチ バンド取付タイプ D-H7NF

診断出力付2色表示無接点オートスイッチ バンド取付タイプ D-H7NF

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(2件)
通常単価(税別)
3,589円
税込単価
3,948円

赤表示領域で診断出力信号を取出せますので、検出位置のずれをPLC（シーケンスコ...

詳細情報を確認する

  • 出力方式：
    NPNタイプ
  • 配線方式：
    4線式

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは　こちら　から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は　こちら　から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

【ディージット】
探しまわる購買は
もうおしまい

型番

D-H7NF 解除

  • CADデータ未対応

Loading...

指定中 の仕様・寸法情報

商品情報

外形図

単位：mm

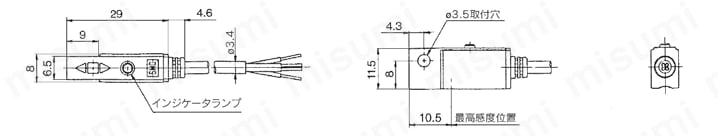

診断出力付2色表示無接点オートスイッチ バンド取付タイプ D-H7NF 外形図

製品仕様

オートスイッチ仕様

配線方式4線式
出力方式NPNタイプ
診断出力方式通常動作
適用負荷IC回路、リレー、PLC
電源電圧DC5、12、24V（DC4.5-28V）
消費電流10mA以下
負荷電圧DC28V以下
負荷電流通常出力・診断出力の合計で50mA以下
内部降下電圧1.5V以下（各出力5mAにて0.8V以下）
漏れ電流DC24Vにて100μA以下
インジケータランプ動作範囲：赤色発光タイオード点灯
適正動作範囲：緑色発光ダイオード点灯
  • PLC：Programmable Logic Controllerの略

耐油キャブタイヤリード線仕様

外被外径（mm）φ3.4
絶縁体芯数4芯（茶・青・黒・橙）
外径（mm）φ0.98
導体断面積（mm2）0.2
素線径（mm）φ0.08
最小曲げ半径（mm）［参考値］21
  • 注1）無接点オートスイッチ共通仕様につきましてはカタログをご参照ください。
  • 注2）リード線長さにつきましてはカタログをご参照ください。

オートスイッチ質量表

単位：g
リード線長さ0.5m（無記号）13
3m（L）56
5m（Z）90

型番リスト

表示件数:
  1. 1
型番
リード線長さ(m)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

D-H7NF

0.5

1個

3,589円( 3,948円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

赤表示領域で診断出力信号を取出せますので、検出位置のずれをPLC（シーケンスコントローラ）側で確認できます。
