SMC

SMC

有接点オートスイッチ バンド取付タイプ D-A33A・D-A34A・D-A44A

有接点オートスイッチ バンド取付タイプ D-A33A・D-A34A・D-A44A

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(2件)
通常単価(税別)
3,999円
税込単価
4,399円

SMC製のシリンダ用センサ 有接点オートスイッチ、バンド取付タイプ です。

詳細情報を確認する

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは　こちら　から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は　こちら　から、お見積/ご注文下さい。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

型番

D-A34A 解除

  • CADデータ未対応

Loading...

指定中 の仕様・寸法情報

商品情報

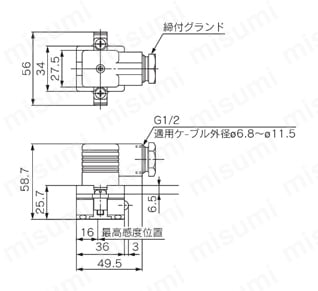

外形図

D-A3□A型

有接点オートスイッチ バンド取付タイプ D-A33A・D-A34A・D-A44A D-A3□A型外形図

D-A44型

有接点オートスイッチ バンド取付タイプ D-A33A・D-A34A・D-A44A D-A44型外形図

製品仕様

製品仕様

D-A3□A型（インジケータランプ付）ターミナルコンジット形
オートスイッチ品番D-A33AD-A34A
適用負荷PLCリレー、PLC
負荷電圧DC24VDC24VAC100VAC200V
負荷電流範囲注1）5～50mA5～50mA5～25mA5～12.5mA
接点保護回路無内蔵
内部降下電圧2.4V以下2.4V以下（～20mA）/3.5V以下（～50mA）
インジケータランプON時赤色発光ダイオード点灯
規格CEマーキング
D-A44A型（インジケータランプ付）DIN端子形
オートスイッチ品番D-A44A
適用負荷リレー・PLC
負荷電圧DC24VAC100VAC200V
負荷電流範囲5～50mA5～25mA5～12.5mA
接点保護回路内蔵
内部降下電圧2.4V以下（～20mA）/3.5V以下（～50mA）
インジケータランプON時赤色発光ダイオード点灯
規格CEマーキング

注1）5mA未満ではインジケータランプの視認性低下が発生し、さらに2.5mA未満では視認不可能になる場合もありますが、1mA以上あれば接点出力上、問題となる事はありません。

型番リスト

表示件数:
  1. 1
型番
リード線取出方法
負荷電圧
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

D-A34A

ターミナルコンジット
リレー・PLC

1個

3,999円( 4,399円 )

6日目

  1. 1

Loading...

詳細情報

基本情報

SMC製のシリンダ用センサ 有接点オートスイッチ、バンド取付タイプ です。

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは　こちら　から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は　こちら　から、お見積/ご注文下さい。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ


閉じる

D-A34Aで型番確定

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

有接点オートスイッチ バンド取付タイプ D-A33A・D-A34A・D-A44Aの型番D-A34Aのページです。
型番D-A34Aに関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

今見ている商品

有接点オートスイッチ バンド取付タイプ D-A33A・D-A34A・D-A44A

有接点オートスイッチ バンド取付タイプ D-A33A・D-A34A・D-A44A

    有接点オートスイッチ バンド取付タイプ D-A33・D-A34・D-A44

    有接点オートスイッチ バンド取付タイプ D-A33・D-A34・D-A44

      無接点オートスイッチ バンド取付タイプ D-G39・D-K39

      無接点オートスイッチ バンド取付タイプ D-G39・D-K39

        有接点オートスイッチ レール取付タイプ D-A73C・D-A80C

        有接点オートスイッチ レール取付タイプ D-A73C・D-A80C

          有接点耐熱型オートスイッチ D-B30（J）・31（J）・35（J）

          有接点耐熱型オートスイッチ D-B30（J）・31（J）・35（J）

            シリンダスイッチ Rシリーズ

            シリンダスイッチ Rシリーズ

              シリンダスイッチ Eシリーズ耐熱用

              シリンダスイッチ Eシリーズ耐熱用

                有接点オートスイッチ 直接取付タイプ D-E73A・D-E76A・D-E80A

                有接点オートスイッチ 直接取付タイプ D-E73A・D-E76A・D-E80A

                  2色表示式有接点オートスイッチ レール取付タイプ D-A79W

                  2色表示式有接点オートスイッチ レール取付タイプ D-A79W

                    2色表示式有接点オートスイッチ バンド取付タイプ D-B59W

                    2色表示式有接点オートスイッチ バンド取付タイプ D-B59W

                      2色表示式無接点オートスイッチ レール取付タイプ D-F7NWV・D-F7BWV

                      2色表示式無接点オートスイッチ レール取付タイプ D-F7NWV・D-F7BWV

                        無接点センサスイッチ ZB430シリーズ

                        無接点センサスイッチ ZB430シリーズ

                          有接点センサスイッチ CS5Hシリーズ

                          有接点センサスイッチ CS5Hシリーズ
                            メーカー SMC SMC SMC SMC SMC ＣＫＤ ＣＫＤ SMC SMC SMC SMC コガネイ コガネイ
                            通常価格 3,999円 4,194円～ 5,232円～ 1,989円～ 7,489円～ 1,632円～ 4,393円～ 1,589円～ 2,401円～ 3,189円～ 3,489円～ 2,520円～ 1,814円
                            通常出荷日 6日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 9日目～   在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 7日目

                            有接点オートスイッチ バンド取付タイプ D-A33A・D-A34A・D-A44Aのレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q 有接点オートスイッチと無接点オートスイッチの違いは何ですか？
                            A
                            有接点オートスイッチは、リードスイッチによる機械的接点による検出で、出力を行います。
                            無接点オートスイッチは、磁気検出素子と電子回路により検出し、出力を行います。
                            Q オートスイッチの結線方法を知りたい。
                            A
                            DC電源のときは、茶線がプラス側、青線がマイナス側となるように接続してください。
                            オートスイッチに負荷を接続しない状態でオンさせると、過電流が流れオートスイッチは瞬時に破損します。
                            具体的な結線方法や接続例、有接点用の接点保護ボックスについては、
                            カタログ内の資料「ご使用になる前に」をご参照ください。
