矢崎化工

矢崎化工

ステンレス製パイプキャスター

ステンレス製パイプキャスター

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
2,652円 ～ 4,789円  特別価格
税込価格
2,917円 ～ 5,268円  特別価格

ナイロン車輪のステンレス製パイプキャスター（イレクターパイプ専用）。

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • イレクターパイプへの取付けには、キャスタースパナEK-20が必要です。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定6件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

YHRの外形図

YNRの外形図

製品仕様

寸法単位：mm

種類車輪径車輪材質型番質量
（g）		最大積載
質量（kg）		ステム長さ
（A）		偏心
（E）		車輪取付高
（H）		軸径キャスター取付用
スパナサイズ
自由車75ナイロンYHR-75NSUS2755050.52996.56.519
YHR-75SNSUS300
65YHR-65NSUS240402486.5

寸法単位：mm

種類車輪径車輪材質型番質量
（g）		最大積載
質量（kg）		ステム長さ
（A）		偏心
（E）		車輪取付高
（H）		軸径キャスター取付用
スパナサイズ
自由車100ナイロンYNR-100NSUS412605431132821
YNR-100SNSUS465
75YNR-75NSUS2535027101619
YNR-75SNSUS275
65YNR-65NSUS239402391
YNR-65SNSUS261
50YNR-50NSUS2112274
YNR-50SNSUS231

使用例

取付方法

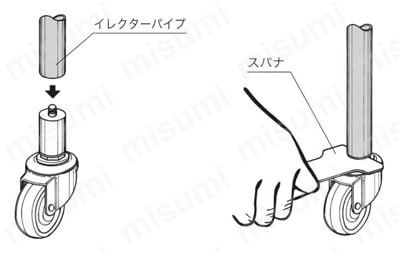

ステンレス製パイプキャスター YHR 取付方法図

1）パイプの内側のバリをヤスリで取ります。
2）パイプに差し込む前にスパナでキャスターのボルトを締め、ゴム部分がパイプの内径に接するように太くします。
3）ゴム部分を太くしたら、パイプにキャスターを差し込み、上図のようにスパナで締め付けます。

商品写真

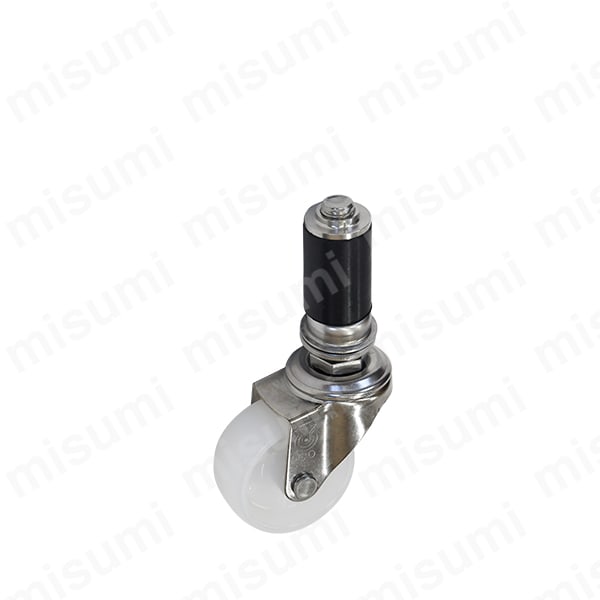

YNR-50NSUS

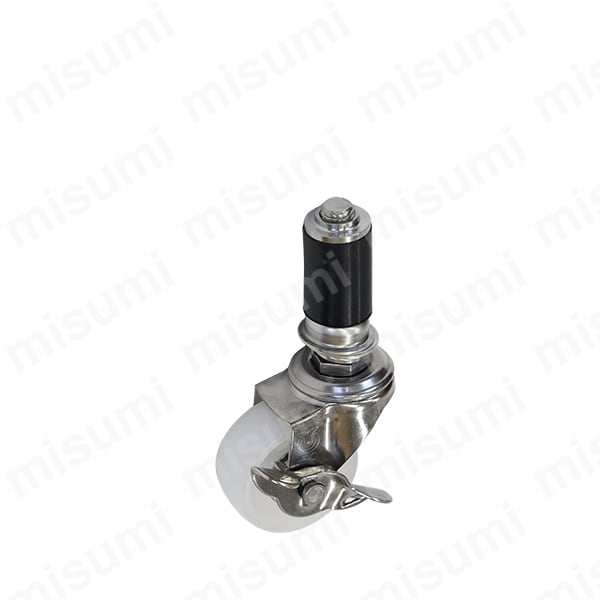

YNR-50SNSUS

YNR-65NSUS

YNR-65SNSUS

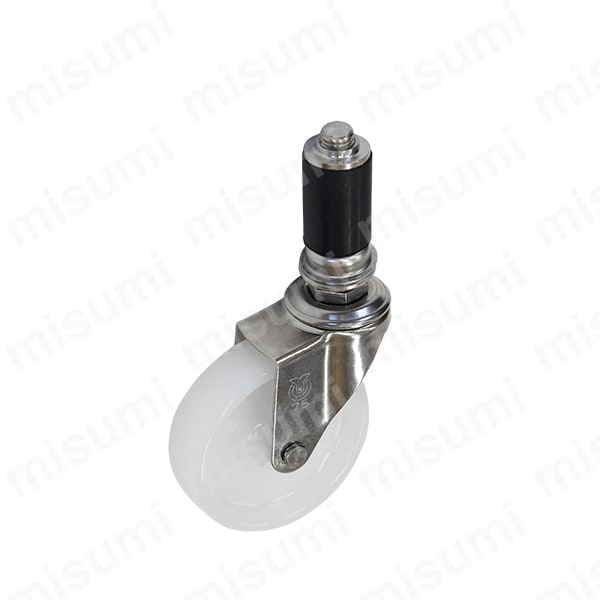

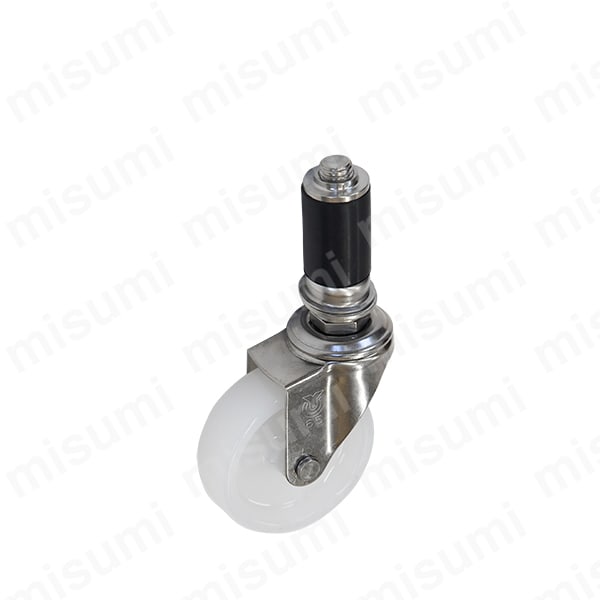

YNR-75NSUS

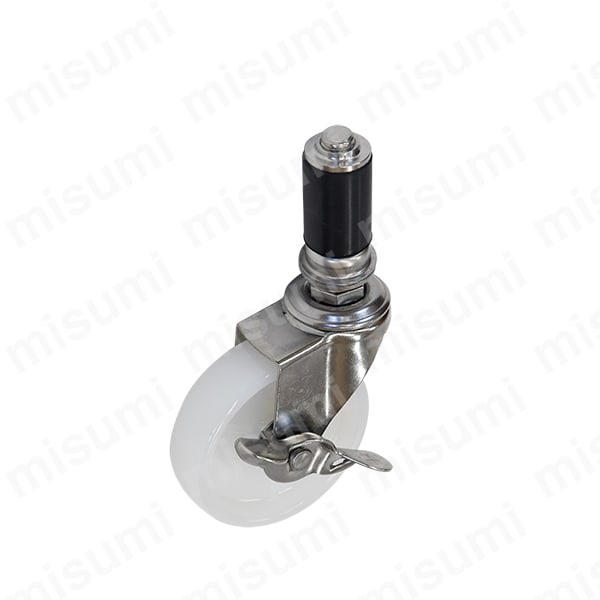

YNR-75SNSUS

YNR-100NSUS

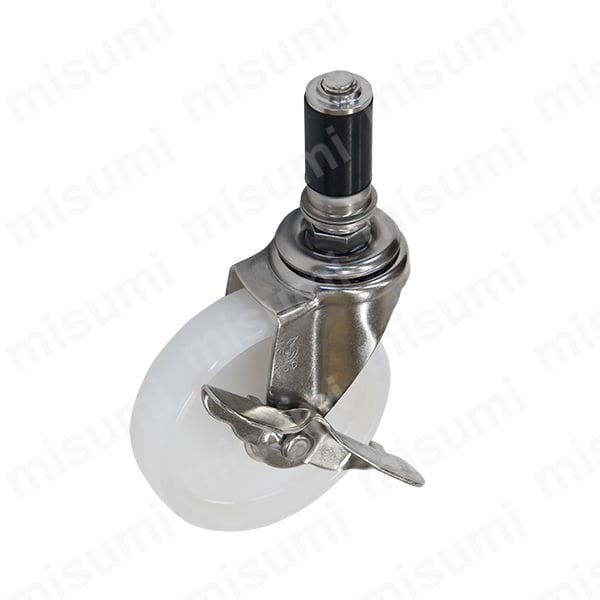

YNR-100SNSUS

型番リスト

表示件数:
  1. 1
型番
キャスタタイプ
種類
最大積載質量(kg)
車輪取付高H(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
自在
ストッパーなし
40
86.5

1個

2,652円( 2,917円 )

在庫品1日目

当日出荷可能

自在
ストッパーなし
50
96.5

1個

2,901円

2,465円

( 2,712円 )

在庫品1日目

当日出荷可能

自在
ストッパーなし
40
74

1個

2,659円( 2,925円 )

5日目

自在
ストッパーなし
40
91

1個

2,898円( 3,188円 )

5日目

自在
ストッパーなし
50
101

1個

3,689円( 4,058円 )

5日目

自在
ストッパーなし
60
132

1個

3,989円( 4,388円 )

5日目

  1. 1

Loading...

詳細情報

基本情報

ナイロン車輪のステンレス製パイプキャスター（イレクターパイプ専用）。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • イレクターパイプへの取付けには、キャスタースパナEK-20が必要です。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
