SMC

SMC

ピンシフトシリンダ CKQG-X2370・CKQP-X2371

ピンシフトシリンダ CKQG-X2370・CKQP-X2371

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
20,739円 ～ 46,619円
税込価格
22,813円 ～ 51,281円

標準磁石内蔵形と強力磁石内蔵形のピンシフトシリンダ。【特長】・ロッド出端にて負...

詳細情報を確認する

  • 作動方式：
    直進ストローク
  • 支持形式：
    タップ
  • ロッド先端形状：
    その他
  • 最大圧力(MPa)：
    1
  • ボディオプション：
    なし(標準)
  • ロッドの動き：
    複動片ロッド
  • 使用温度範囲(℃)：
    -10::60

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは　こちら　から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は　こちら　から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
  • CADデータは、一部の型番には対応しておりません。

型番

未確定309件の候補があります。

Loading...

商品情報

外形図

単位：mm

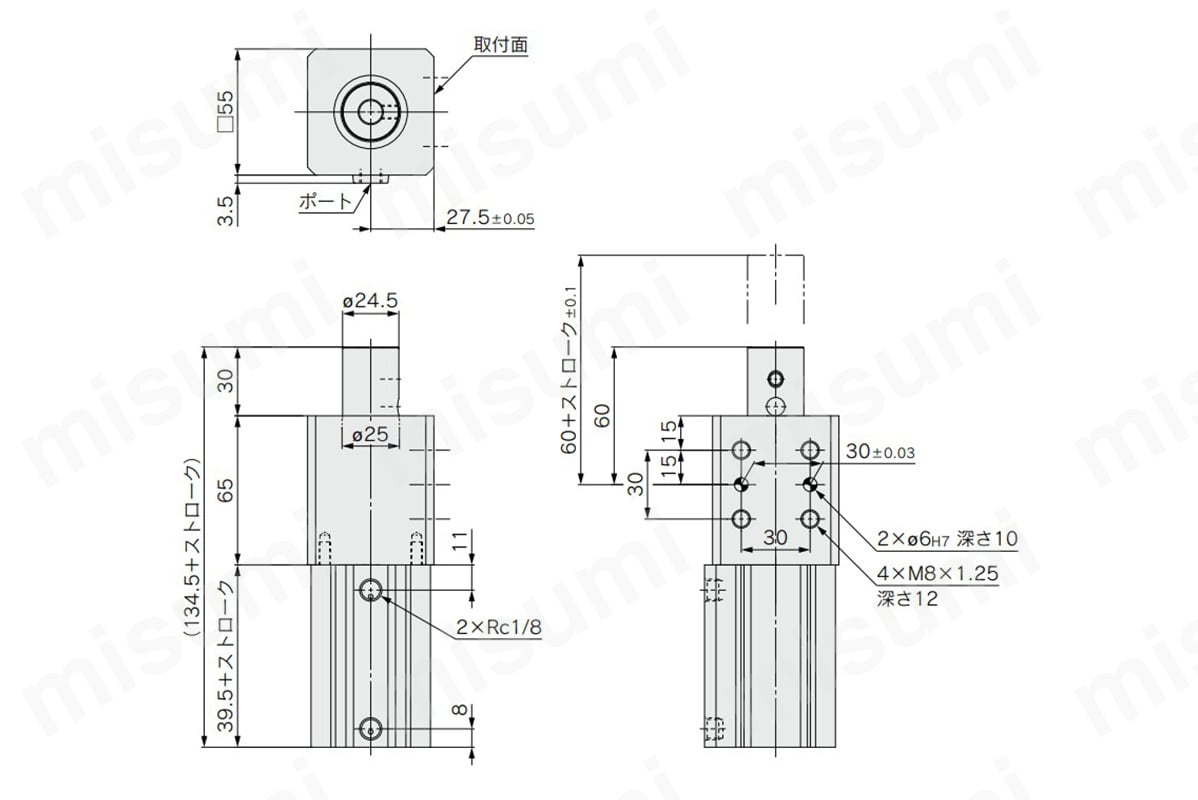

CKQG□32-□-□□-X2370

CKQG□32-□-□□-X2370の寸法図

※図はCKQGD32-□-□□-X2370を示します。

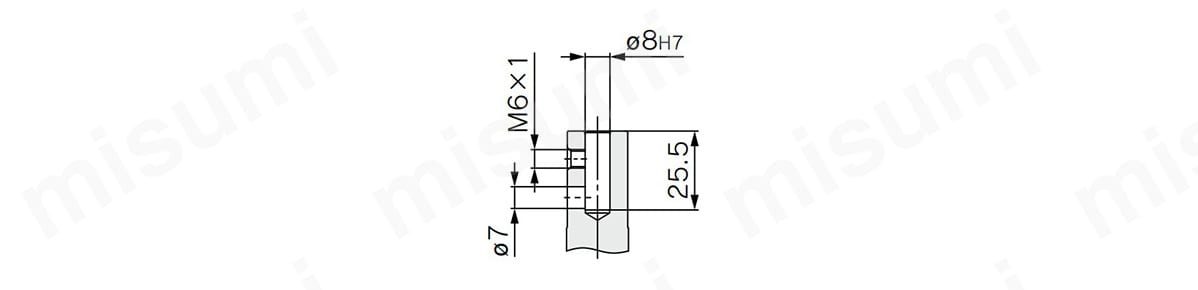

ピストンロッド先端形状

ピストンロッド先端形状

CKQG□40-□□-□□-X2370

CKQG□40-□□-□□-X2370の寸法図

※図はCKQGD40-□□-□□-X2370を示します。

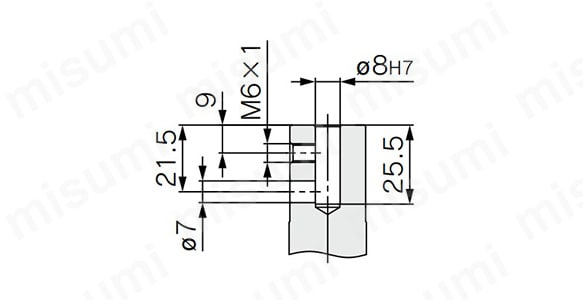

ピストンロッド先端穴φ8（穴径8mm）の場合

ピストンロッド先端穴φ8（穴径8mm）の場合

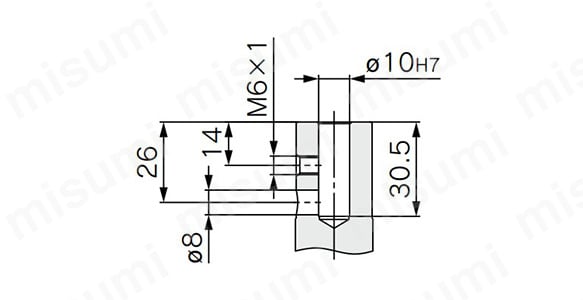

ピストンロッド先端穴φ10（穴径10mm）の場合

ピストンロッド先端穴φ10（穴径10mm）の場合

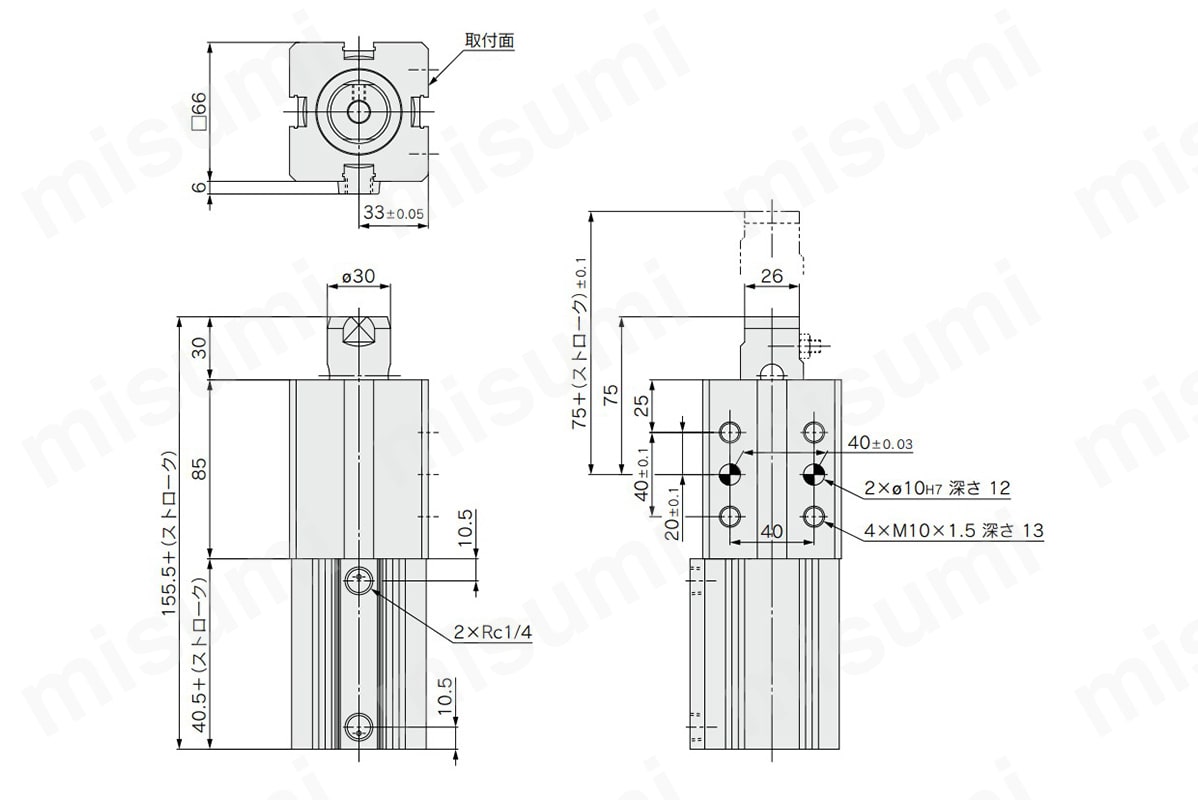

CKQG□50-□-□□-X2370

CKQG□50-□-□□-X2370の寸法図

※図はCKQGD50-□-□□-X2370を示します。

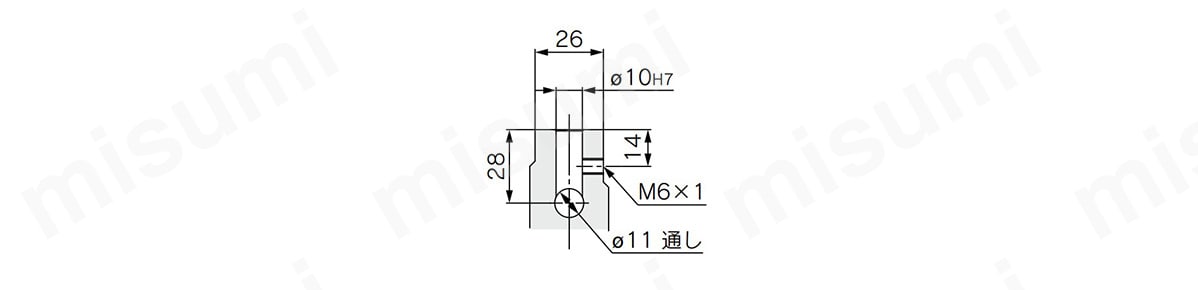

CKQG□50-□-□□-X2370のピストンロッド先端詳細

ピストンロッド先端詳細

CKQP□50-□-□□-X2371

CKQP□50-□-□□-X2371の寸法図

※図はCKQPD50-□-□□-X2371を示します。

CKQP□50-□-□□-X2371のピストンロッド先端詳細

ピストンロッド先端詳細

製品仕様

仕様

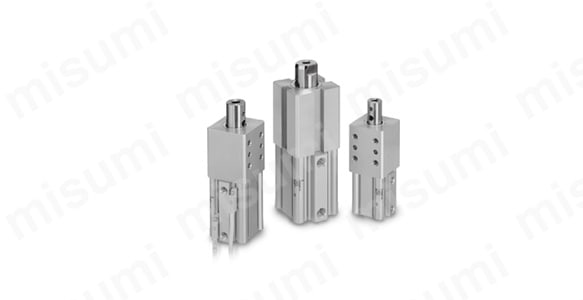

ピンシフトシリンダ CKQG-X2370、CKQP-X2371の外観

外観

型番CKQG-X2370CKQP-X2371
チューブ内径（mm）32405050
最高使用圧力1.0MPa
保証耐圧力1.5MPa
最低作動圧力0.2MPa
周囲温度-10～+60℃
（ただし凍結なきこと）
使用空気温度
クッションなし
適用オートスイッチD-P3DWA□
D-P4DW□		D-P79WSE
D-P74□

理論出力表

単位：N

チューブ内径
（mm）		作動方向受圧面積
（mm2）		使用圧力（MPa）
0.20.30.40.50.61.0
φ32（チューブ内径32mm）OUT804160241321402482804
IN49098147196245294490
φ40（チューブ内径40mm）OUT1,2562513785026287531,256
IN765153229306382459764
φ50（チューブ内径50mm）OUT1,9643925897859821,1781,964
IN1,2562513785026287531,256

質量表

単位：kg

型番チューブ内径
（mm）		ストローク（mm）
25304050
CKQG-X2370320.95-1.02-
401.31-1.4-
50-2.1-2.3
CKQP-X237150-2.3-2.5

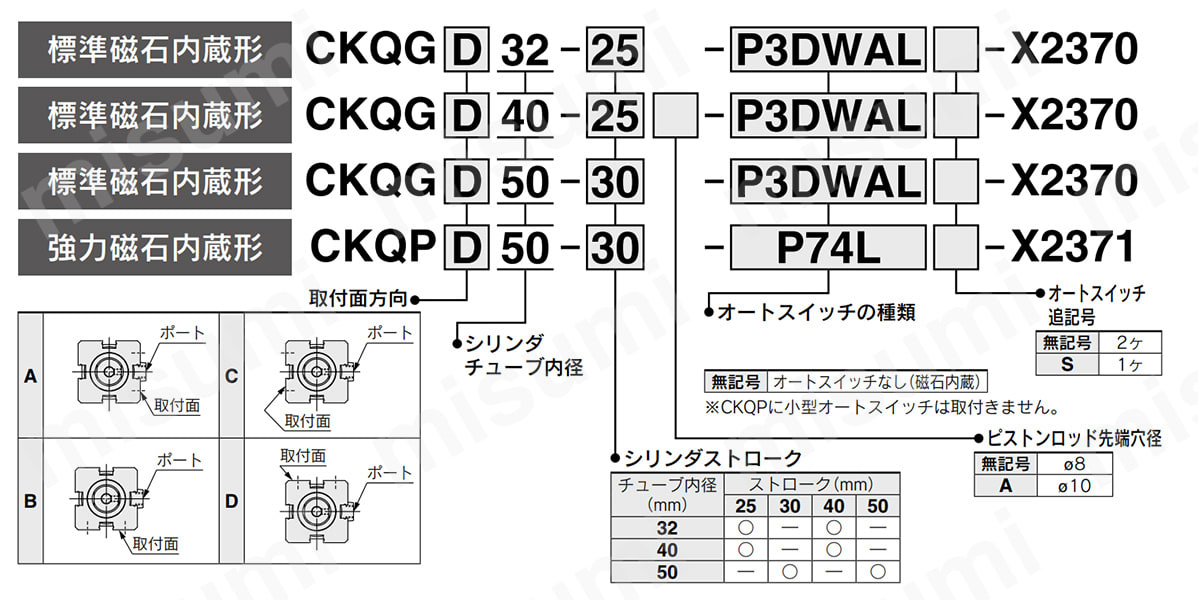

型式表示方法

型式表示方法

リード線・コネクタ仕様の詳細は下記をご参照下さい

注意・禁止事項

  • ※ 商品画像は代表画像の場合がございます。
  • ※ オートスイッチ取り付けにつきましては、カタログを参照下さい。

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 6
  8. 次へ
型番
シリンダ径(φ)
ストローク(mm)
クランプ力(kN)
オートスイッチ
リード線長さ(m)
スイッチ数
仕様
取付面位置
コネクタの種類
ピストンロッド先端穴径
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
32
25
0.402
M9B
0.5
2
標準磁石内蔵形
ポート同一面
なし
Φ8

1個

26,988円( 29,687円 )

19日目

32
25
0.402
M9BV
3
2
標準磁石内蔵形
ポート同一面
なし
Φ8

1個

29,434円( 32,377円 )

19日目

32
10
0.402
M9BV
1
2
標準磁石内蔵形
ポート同一面
なし
Φ8

1個

29,063円( 31,969円 )

19日目

32
25
0.402
M9BW
0.5
2
標準磁石内蔵形
ポート同一面
なし
Φ8

1個

27,411円( 30,152円 )

19日目

32
25
0.402
M9BW
3
2
標準磁石内蔵形
ポート同一面
なし
Φ8

1個

27,975円( 30,773円 )

19日目

32
25
0.402
P3DWA
0.5
2
標準磁石内蔵形
ポート同一面
なし
Φ8

1個

29,409円( 32,350円 )

19日目

32
25
0.402
P3DWA
3
2
標準磁石内蔵形
ポート同一面
なし
Φ8

1個

30,684円( 33,752円 )

19日目

32
25
0.402
P3DWASC
0.3
2
標準磁石内蔵形
ポート同一面
M12-3/4ピン
Φ8

1個

33,615円( 36,977円 )

19日目

32
10
0.402
P3DWASE
0.3
2
標準磁石内蔵形
ポート同一面
M12-1/4ピン
Φ8

1個

34,923円( 38,415円 )

19日目

32
25
0.402
P3DWA
5
2
標準磁石内蔵形
ポート同一面
なし
Φ8

1個

31,704円( 34,874円 )

19日目

32
25
0.402
P4DW
5
2
標準磁石内蔵形
ポート同一面
なし
Φ8

1個

33,659円( 37,025円 )

19日目

32
25
0.402
オートスイッチなし（磁石内蔵）
なし
なし
標準磁石内蔵形
ポート同一面
なし
Φ8

1個

20,739円( 22,813円 )

19日目

32
40
0.402
M9BW
3
2
標準磁石内蔵形
ポート同一面
なし
Φ8

1個

28,370円( 31,207円 )

19日目

32
40
0.402
P3DWA
3
2
標準磁石内蔵形
ポート同一面
なし
Φ8

1個

33,446円( 36,791円 )

19日目

32
10
0.402
P3DWASC
0.3
2
標準磁石内蔵形
ポート同一面
M12-3/4ピン
Φ8

1個

35,334円( 38,867円 )

19日目

32
40
0.402
P3DWASC
0.3
1
標準磁石内蔵形
ポート同一面
M12-3/4ピン
Φ8

1個

28,370円( 31,207円 )

19日目

32
40
0.402
P4DWSE
0.3
2
標準磁石内蔵形
ポート同一面
M12-1/4ピン
Φ8

1個

33,999円( 37,399円 )

19日目

32
40
0.402
P4DWSE
0.3
1
標準磁石内蔵形
ポート同一面
M12-1/4ピン
Φ8

1個

29,639円( 32,603円 )

19日目

32
40
0.402
オートスイッチなし（磁石内蔵）
なし
なし
標準磁石内蔵形
ポート同一面
なし
Φ8

1個

21,079円( 23,187円 )

19日目

40
25
0.628
P3DWA
0.5
2
標準磁石内蔵形
ポート同一面
なし
Φ8

1個

31,917円( 35,109円 )

19日目

40
25
0.628
P3DWA
3
2
標準磁石内蔵形
ポート同一面
なし
Φ8

1個

33,191円( 36,510円 )

19日目

40
25
0.628
P3DWASC
0.3
2
標準磁石内蔵形
ポート同一面
M12-3/4ピン
Φ8

1個

33,701円( 37,071円 )

19日目

40
25
0.628
P3DWA
5
2
標準磁石内蔵形
ポート同一面
なし
Φ8

1個

34,211円( 37,632円 )

19日目

40
25
0.628
P4DWSE
0.3
2
標準磁石内蔵形
ポート同一面
M12-1/4ピン
Φ8

1個

40,022円( 44,024円 )

19日目

40
25
0.628
オートスイッチなし（磁石内蔵）
なし
なし
標準磁石内蔵形
ポート同一面
なし
Φ8

1個

23,247円( 25,572円 )

19日目

40
25
0.628
M9BW
0.5
2
標準磁石内蔵形
ポート同一面
なし
Φ10

1個

30,147円( 33,162円 )

19日目

40
25
0.628
P3DWA
0.5
2
標準磁石内蔵形
ポート同一面
なし
Φ10

1個

35,714円( 39,285円 )

19日目

40
25
0.628
P3DWA
3
2
標準磁石内蔵形
ポート同一面
なし
Φ10

1個

37,278円( 41,006円 )

19日目

40
25
0.628
P3DWA
5
2
標準磁石内蔵形
ポート同一面
なし
Φ10

1個

38,351円( 42,186円 )

19日目

40
25
0.628
P4DWSC
0.3
2
標準磁石内蔵形
ポート同一面
M12-3/4ピン
Φ10

1個

36,167円( 39,784円 )

19日目

40
25
0.628
P4DWSE
0.3
2
標準磁石内蔵形
ポート同一面
M12-1/4ピン
Φ10

1個

36,167円( 39,784円 )

19日目

40
25
0.628
P4DW
5
2
標準磁石内蔵形
ポート同一面
なし
Φ10

1個

38,889円( 42,778円 )

19日目

40
25
0.628
オートスイッチなし（磁石内蔵）
なし
なし
標準磁石内蔵形
ポート同一面
なし
Φ10

1個

23,247円( 25,572円 )

19日目

40
40
0.628
P3DWASC
0.3
1
標準磁石内蔵形
ポート同一面
M12-3/4ピン
Φ8

1個

31,246円( 34,371円 )

19日目

40
40
0.628
P4DWSE
0.3
2
標準磁石内蔵形
ポート同一面
M12-1/4ピン
Φ8

1個

40,573円( 44,630円 )

19日目

40
40
0.628
オートスイッチなし（磁石内蔵）
なし
なし
標準磁石内蔵形
ポート同一面
なし
Φ8

1個

23,757円( 26,133円 )

19日目

40
40
0.628
M9BW
3
2
標準磁石内蔵形
ポート同一面
なし
Φ10

1個

31,246円( 34,371円 )

19日目

40
40
0.628
P3DWA
0.5
2
標準磁石内蔵形
ポート同一面
なし
Φ10

1個

35,930円( 39,523円 )

19日目

40
40
0.628
P3DWA
3
2
標準磁石内蔵形
ポート同一面
なし
Φ10

1個

37,737円( 41,511円 )

19日目

40
40
0.628
P3DWASC
0.3
1
標準磁石内蔵形
ポート同一面
M12-3/4ピン
Φ10

1個

31,246円( 34,371円 )

19日目

40
40
0.628
P3DWA
5
2
標準磁石内蔵形
ポート同一面
なし
Φ10

1個

37,450円( 41,195円 )

19日目

40
40
0.628
P4DWSC
0.3
2
標準磁石内蔵形
ポート同一面
M12-3/4ピン
Φ10

1個

36,677円( 40,345円 )

19日目

40
40
0.628
P4DWSE
0.3
2
標準磁石内蔵形
ポート同一面
M12-1/4ピン
Φ10

1個

36,677円( 40,345円 )

19日目

40
40
0.628
P4DW
5
2
標準磁石内蔵形
ポート同一面
なし
Φ10

1個

36,677円( 40,345円 )

19日目

40
40
0.628
オートスイッチなし（磁石内蔵）
なし
なし
標準磁石内蔵形
ポート同一面
なし
Φ10

1個

25,606円( 28,167円 )

19日目

50
30
0.982
M9BW
0.5
2
標準磁石内蔵形
ポート同一面
なし
Φ8

1個

35,532円( 39,085円 )

19日目

50
30
0.982
P3DWA
0.5
2
標準磁石内蔵形
ポート同一面
なし
Φ8

1個

36,931円( 40,624円 )

19日目

50
30
0.982
P3DWA
3
2
標準磁石内蔵形
ポート同一面
なし
Φ8

1個

38,207円( 42,028円 )

19日目

50
30
0.982
P3DWASC
0.3
2
標準磁石内蔵形
ポート同一面
M12-3/4ピン
Φ8

1個

38,717円( 42,589円 )

19日目

50
30
0.982
P3DWASE
0.3
2
標準磁石内蔵形
ポート同一面
M12-1/4ピン
Φ8

1個

38,717円( 42,589円 )

19日目

50
30
0.982
P3DWA
5
2
標準磁石内蔵形
ポート同一面
なし
Φ8

1個

39,227円( 43,150円 )

19日目

50
30
0.982
P4DWSE
0.3
2
標準磁石内蔵形
ポート同一面
M12-1/4ピン
Φ8

1個

45,565円( 50,122円 )

19日目

50
30
0.982
P4DW
5
2
標準磁石内蔵形
ポート同一面
なし
Φ8

1個

41,181円( 45,299円 )

19日目

50
30
0.982
オートスイッチなし（磁石内蔵）
なし
なし
標準磁石内蔵形
ポート同一面
なし
Φ8

1個

28,261円( 31,087円 )

6日目

50
50
0.982
P3DWA
0.5
2
標準磁石内蔵形
ポート同一面
なし
Φ8

1個

40,242円( 44,266円 )

19日目

50
50
0.982
P3DWA
3
2
標準磁石内蔵形
ポート同一面
なし
Φ8

1個

41,652円( 45,817円 )

19日目

50
50
0.982
P3DWASC
0.3
2
標準磁石内蔵形
ポート同一面
M12-3/4ピン
Φ8

1個

39,141円( 43,055円 )

19日目

50
50
0.982
P3DWASE
0.3
2
標準磁石内蔵形
ポート同一面
M12-1/4ピン
Φ8

1個

39,141円( 43,055円 )

19日目

50
50
0.982
P3DWA
5
2
標準磁石内蔵形
ポート同一面
なし
Φ8

1個

42,780円( 47,058円 )

19日目

50
50
0.982
P4DW
3
2
標準磁石内蔵形
ポート同一面
なし
Φ8

1個

43,626円( 47,989円 )

19日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 6
  8. 次へ

Loading...

詳細情報

基本情報

標準磁石内蔵形と強力磁石内蔵形のピンシフトシリンダ。
【特長】
・ロッド出端にて負荷印加時先端振れ量±0.1mm以下を実現。
・取付面⇔ロッド中心までの距離精度±0.1mm
・シリンダ取付部ノックピン穴⇔ロッド先端距離精度±0.1mm。
・ワーク位置決めピンが直接取付可能
・コイルスクレーパ内蔵
・シリンダ＋ガイド部のユニット化による工数削減
・耐強磁界オートスイッチ取付可能

(i)ご注意

  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは　こちら　から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は　こちら　から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
  • CADデータは、一部の型番には対応しておりません。

カタログ



商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ピンシフトシリンダ CKQG-X2370・CKQP-X2371

ピンシフトシリンダ CKQG-X2370・CKQP-X2371

    ロータリクランプシリンダ（平面回転／ショートストロークタイプ） QDKシリーズ

    ロータリクランプシリンダ（平面回転／ショートストロークタイプ） QDKシリーズ

      ロータリクランプシリンダ 標準形 MKシリーズ

      ロータリクランプシリンダ 標準形 MKシリーズ

        ピンクランプシリンダ 薄型シリンダタイプ C（L）KQG32シリーズ

        ピンクランプシリンダ 薄型シリンダタイプ C（L）KQG32シリーズ

          ロータリクランプシリンダ ダブルガイドタイプ MK2Tシリーズ

          ロータリクランプシリンダ ダブルガイドタイプ MK2Tシリーズ

            エアスイングクランプ（両ロッドタイプ）（AMWSW-W-D）

            エアスイングクランプ（両ロッドタイプ）（AMWSW-W-D）

              パワークランプシリンダ JCKシリーズ

              パワークランプシリンダ JCKシリーズ

                ロック付クランプシリンダ 標準・耐強磁界オートスイッチ CLK2G・CLK2P・CLK2シリーズ

                ロック付クランプシリンダ 標準・耐強磁界オートスイッチ CLK2G・CLK2P・CLK2シリーズ

                  ピンクランプシリンダ プレートシリンダタイプ C（L）KU32シリーズ

                  ピンクランプシリンダ プレートシリンダタイプ C（L）KU32シリーズ

                    パワークランプシリンダ CKZ3T-X2734・-X2568□

                    パワークランプシリンダ CKZ3T-X2734・-X2568□

                      スイングシリンダ SDAシリーズ

                      スイングシリンダ SDAシリーズ

                        ピンクランプシリンダ Uシリーズ CKQGU・CKQPU・CLKQGU・CLKQPU

                        ピンクランプシリンダ Uシリーズ CKQGU・CKQPU・CLKQGU・CLKQPU

                          ロータリクランプシリンダ QCKシリーズ

                          ロータリクランプシリンダ QCKシリーズ
                            メーカー SMC AirTAC（エアタック） SMC SMC SMC イマオコーポレーション AirTAC（エアタック） SMC SMC SMC コガネイ SMC AirTAC（エアタック）
                            通常価格 20,739円～ 4,549円～ 7,389円～ 54,739円～ 14,449円～ 47,227円～ 14,321円～ 19,549円～ 54,017円～ 54,036円～ 29,064円～ 62,040円～ 3,611円～
                            通常出荷日 6日目～   3日目～   在庫品1日目～   当日出荷可能 19日目   在庫品1日目～   当日出荷可能 3日目   12日目   6日目～   19日目   19日目   9日目   19日目   在庫品1日目   当日出荷可能
                            作動方式 直進ストローク 移動旋回 移動旋回 直進ストローク 移動旋回 スイング 定位置旋回 直進ストローク 直進ストローク 定位置旋回 スイング 直進ストローク 定位置旋回
                            支持形式 タップ 両端タップ - タップ - ヘッド側フランジ タップ クレビス タップ タップ - タップ 両端タップ
                            ロッド先端形状 その他 四角 - その他 - おねじ その他 クレビス形 その他 四角 - その他 アーム付
                            最大圧力(MPa) 1 1 - - 1 0.7 0.8 1 0.7 0.8 0.7 - 1
                            ボディオプション なし(標準) なし - なし(標準) - なし - なし(標準) なし(標準) なし(標準) なし なし(標準) -

                            ピンシフトシリンダ CKQG-X2370・CKQP-X2371のレビュー

                            この商品のレビューはありません レビューを書く

                            クランプシリンダカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
