キヤノンアネルバ

キヤノンアネルバ

イオンゲージ （熱陰極電離真空計）【M-311HG】

イオンゲージ （熱陰極電離真空計）【M-311HG】

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
175,750円
税込価格
193,325円

【概要】・トランスデューサ真空計シリーズのイオンゲージです。・イオンゲージ（熱...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となっております。

型番

M-311HG-SP/N25 解除

  • CADデータ未対応

Loading...

商品情報

外形図

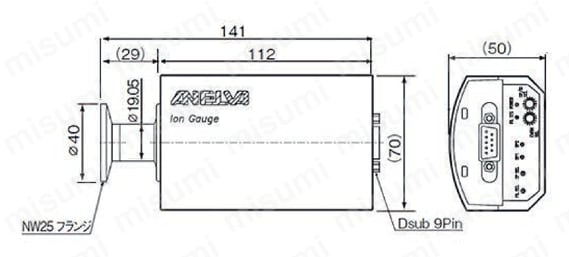

イオンゲージ （熱陰極電離真空計）【M-311HG】 外形図

フランジタイプ NW25

製品仕様

特長

安全性と環境に配慮した製品：RoHSおよびCEマーキングに対応

製品仕様

項目イオンゲージ
M-311HG-SPM-311HG-RS
圧力測定範囲1×10-7～10Pa
精度±15%：1×10-6～1×100Pa
再現性±5%：1×10-6～1×100Pa
入力電圧DC20～28V
消費電力12W
アナログ出力0-10V-
セットポイント2点リレー出力
インターフェース-RS485
入出力コネクタDsub-9（Male）
最大ケーブル長200m（1mm2）
使用温度範囲+5～+50℃
保存温度範囲-20～+70℃
センサ型名ミニチュアB-Aゲージ（MG-2lシリーズ）
センサ材質（主要部）フィラメント：Y2O3／lr、ケース：SUS304
外形寸法（mm）110×70×50
フランジ形状NW16、NW25、ICF34、ICF70
適合規格CE、RoHS、IP40

オーダリングインフォメーション

商品名備考
型番品名
M-311HG-SP/N16イオンゲージNW16 フランジ付
M-311HG-SP/N25NW25 フランジ付
M-311HG-SP/C70φ70ICF フランジ付
M-311HG-SP/C34φ341CF フランジ付
M-311HG-RS/N16イオンゲージ（RS485仕様）NW16 フランジ付
M-311HG-RS/N25NW25 フランジ付

型番リスト

表示件数:
  1. 1
型番
仕様
サイズ
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
  • 注文停止中

M-311HG-SP/N25

セットポイント付
NW25

1個

175,750円( 193,325円 )

-

  1. 1

Loading...

詳細情報

基本情報

【概要】
・トランスデューサ真空計シリーズのイオンゲージです。
・イオンゲージ（熱陰極電離真空計）は再現性、リニアリティーがよく、広範囲な圧力測定が可能で真空計として優れた特長を持っています。
・センサはミニチュアゲージ（MG-2Iタイプ）を使用しています。
【特長】
・ワイドな圧力測定範囲。
・10の-7乗Pa～10Paまで、超高真空側の特性を犠牲にすることになく、スパッタプロセスを超える低真空領域まで測定可能。
・高応答アナログ出力。
・圧力値のアナログ信号出力は、100msec以内と高い応答性を確保し、プロセス圧力コントロールにも使用可能。
・4つのエミッション電流設定モード。
・高圧力領域側での使用時のフィラメント寿命改善など、用途に合わせ選択が可能です。
・省スペース・低消費電力。
【用途】
・生産用真空装置の圧力測定。
・半導体スパッタリング装置の圧力測定。
・各種真空装置。

(i)ご注意

  • 商品画像は代表画像となっております。

カタログ



Loading...

類似品

類似品をすべて見る

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
