RISS／RIPS インジケータベース
- 数量スライド割引
- 通常単価(税別)
- 6,397円
- 税込単価
- 7,037円
【特長】・デジタルポジションインジケータ取りつけ用ベースです。・送り回転軸が不...
指定中 の仕様・寸法情報
商品情報

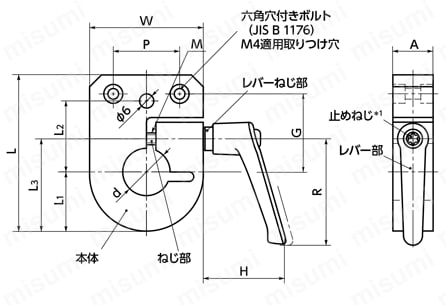

外形図
製品仕様
材質・仕上げ
| 本体 | アルミニウム合金 静電塗装（つや消し黒） |
|---|---|
| レバー部 | ナイロン6 |
| レバー部セレーションリング | 亜鉛ダイカスト |
| レバーねじ部 | SUS303 |
| レバー部の色 | つや消しオレンジ |
| ねじ部 | SUSXM7 |
| 止めねじ | SUS304 |
| スプリング | ステンレス鋼線 |

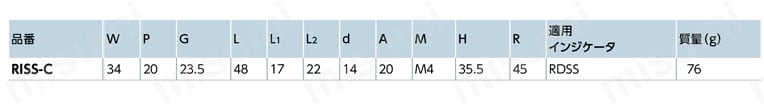

規格表
使用例
取りつけ
- （1）インジケータベース固定用のねじ穴を加工して下さい。
- （2）六角穴付きボルトでインジケータベースを固定してください。
- （3）インジケータを回転軸に通してインジケータベースに位置を合わせてください。
回転軸の位置、インジケータの目盛りが0（ゼロ）であることを確認し、インジケータに付属の六角穴付き止めねじで固定してください。
注意・禁止事項
回転軸が挿入されていない状態でレバーを締めつけないでください。軸穴が変形し、回転軸が挿入できなくなる恐れがあります。
型番リスト
Loading...
詳細情報
基本情報
【特長】
・デジタルポジションインジケータ取りつけ用ベースです。
・送り回転軸が不用意に回転するのを防止します。
・3種類の回転軸固定方法があります。
・レバーはプラクランプレバーLEM、LEMS、LEF、LEFSを採用します。
・レバー部のカラーバリエーションは3色です。
・取りつけ穴の両面に座グリ加工をしており、両面いずれの方向からも取りつけることができます。
・取りつけ方向により押しねじ・レバーの位置を左右どちらでも選択することができます。
・機械・装置への取りつけは六角穴付きボルト（JIS B 1176）：M4を使用してください。
カタログ
RISS-C-ORで型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
RISS／RIPS インジケータベースの型番RISS-C-ORのページです。
型番RISS-C-ORに関する仕様情報を記載しております。
