QLGAL-A／QLGAL-B／QLGAH-A／QLGAH-B オイルレベルウィンドウ
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 2,386円 ～ 2,887円
- 税込価格
- 2,625円 ～ 3,176円
【特長】・本体がアルミニウム合金製のオイルレベルウィンドウです。・メートル細目...
-
- 種類：
- 関連部品
-
- 寸法D(φ)：
- 32
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
型番
未確定2件の候補があります。
Loading...
商品情報

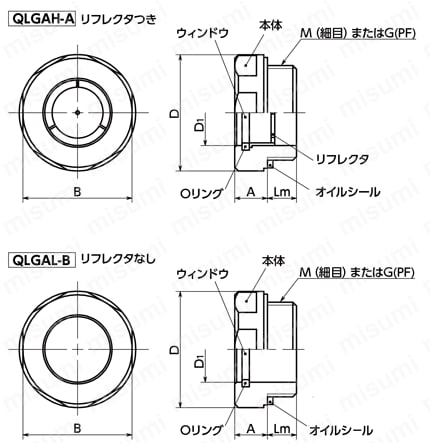

外形図
製品仕様
| 型番 | D1 | M（細目） | G（PF） ねじの呼び | Lm | D | A | B | 許容圧力 （MPa） | 推奨締めつけ トルク（N・m） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| QLGAH-18-M27-1.5-A | 18 | M27×1.5 | - | 9 | 32 | 8 | 30 | 7 | 20 | 18 |
| QLGAL-18-G3/4-B | 18 | - | G3/4 | 9 | 32 | 8 | 30 | 7 | 20 | 18 |
特長
- QLGAH-M：メートル細目ねじ
- QLGAL-G：管用平行ねじ
- 型番により、使用可能温度およびリフレクタの有無が選択できます。
QLGAH-A 使用可能温度：180℃・リフレクタつき
QLGAL-B 使用可能温度：100℃・リフレクタなし
材質・仕上げ
| - | QLGAH-A | QLGAL-B |
|---|---|---|
| 本体 | アルミニウム合金 | アルミニウム合金 |
| リフレクタ | ポリサルフォン | - |
| ウィンドウ | 特殊フロートガラス | フロートガラス |
| オイルシール | FPM（VITON*1 フッ素ゴム・茶） | NBR（ニトリルゴム・黒） |
| Oリング | FPM（VITON*1 フッ素ゴム・緑） | NBR（ニトリルゴム・黒） |
*1：VITONは米デュポン社の登録商標です。
型番リスト
- 表示件数:
| 型番 |
ねじの呼び |
リフレクタ |
オイルシール材質詳細 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
M27×1.5
|
あり
|
FPM
| 10 | 1個 | 2,887円(
3,176円
) | 4日目 | |
G3/4
|
なし
|
NBR
| 10 | 1個 | 2,386円(
2,625円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
【特長】
・本体がアルミニウム合金製のオイルレベルウィンドウです。
・メートル細目ねじと管用平行ねじを標準化。ねじサイズのバリエーションが豊富です。
・リフレクタつきは、オイルレベルの確認が容易になります。
・本体とウィンドウの間にOリングを使用することで、気密性を高めています。
・加圧されたオイルタンクにも使用できます。
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
