PFHX/PFHXS-S フランジつきインデックスプランジャ-コンパクトタイプ
- 数量スライド割引
- 通常価格(税別)
- 1,513円 ～ 5,097円
- 税込価格
- 1,664円 ～ 5,607円
【特長】・フランジつきのインデックスプランジャ・PFHXの本体とフランジは亜鉛...
型番
未確定8件の候補があります。
Loading...
商品情報

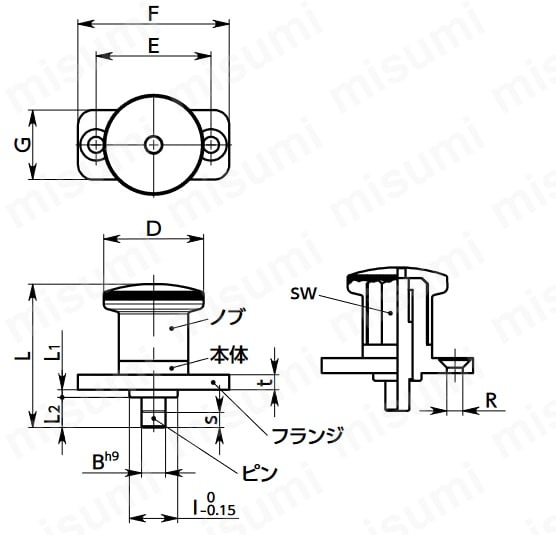

外形図
PFHXシリーズ
PFHXS-Sシリーズ
規格表
単位：mm
| 品番 | B | s | D | I | L | L1 | L2 | sw | R | E | F | G | t | 荷重（N） min./max. | ピンの せん断荷重（N） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PFHX-4-5 | 4 | 5 | 21 | 8 | 27.5 | 2 | 5 | 10 | 4.3 | 25 | 35 | 15 | 4 | 4/12 | 1160 | 23 |
| PFHX-5-12 | 5 | 6 | 25 | 10 | 40 | 2.5 | 12 | 12 | 4.3 | 30 | 40 | 18 | 4 | 6/16 | 1820 | 40 |
| PFHX-6-6 | 6 | 6 | 25 | 10 | 34 | 2.5 | 6 | 12 | 4.3 | 30 | 40 | 18 | 4 | 6/16 | 2620 | 39 |
| PFHX-6-12 | 6 | 6 | 25 | 10 | 40 | 2.5 | 12 | 12 | 4.3 | 30 | 40 | 18 | 4 | 6/16 | 2620 | 41 |
| PFHX-8-10 | 8 | 10 | 33 | 14 | 47.5 | 2.5 | 10 | 17 | 5.3 | 38 | 50 | 23 | 5 | 11/35 | 4660 | 94 |
| PFHX-10-10 | 10 | 10 | 33 | 14 | 47.5 | 2.5 | 10 | 17 | 5.3 | 38 | 50 | 23 | 5 | 11/35 | 7280 | 96 |
| PFHX-10-20 | 10 | 10 | 33 | 14 | 57.5 | 2.5 | 20 | 17 | 5.3 | 38 | 50 | 23 | 5 | 11/35 | 7280 | 102 |
| PFHXS-4-5-S | 4 | 5 | 21 | 8 | 27.5 | 2 | 5 | 10 | 4.3 | 25 | 35 | 15 | 2 | 4/12 | 1160 | 37 |
製品仕様
材質・仕上げ
| PFHX | PFHXS-S | |
|---|---|---|
| ノブ | ナイロン6（つや消し黒） | SCS13A相当 |
| 本体・フランジ | 亜鉛ダイカスト、静電塗装（つや消し黒） | SUS304 |
| ピン | SUS303 | SUS303 |
| スプリング | SUS301 | SUS301 |
型番リスト
- 表示件数:
| 型番 |
外径(mm) |
先端部外径(mm) |
ストローク(mm) |
本体材質 |
本体表面処理 |
長さ L(mm) |
オールステンレス |
ノブ材質 | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
8
|
4
|
5
|
亜鉛ダイカスト
|
[塗装] 静電塗装(黒)
|
27.5
|
非対応
|
ナイロン6（つや消し黒）
| 1個 | 1,513円(
1,664円
) | 4日目 | |
10
|
5
|
6
|
亜鉛ダイカスト
|
[塗装] 静電塗装(黒)
|
40
|
非対応
|
ナイロン6（つや消し黒）
| 1個 | 1,651円(
1,816円
) | 4日目 | |
10
|
6
|
6
|
亜鉛ダイカスト
|
[塗装] 静電塗装(黒)
|
34
|
非対応
|
ナイロン6（つや消し黒）
| 1個 | 1,657円(
1,823円
) | 4日目 | |
10
|
6
|
6
|
亜鉛ダイカスト
|
[塗装] 静電塗装(黒)
|
40
|
非対応
|
ナイロン6（つや消し黒）
| 1個 | 1,524円(
1,676円
) | 4日目 | |
14
|
8
|
10
|
亜鉛ダイカスト
|
[塗装] 静電塗装(黒)
|
47.5
|
非対応
|
ナイロン6（つや消し黒）
| 1個 | 2,208円(
2,429円
) | 4日目 | |
14
|
10
|
10
|
亜鉛ダイカスト
|
[塗装] 静電塗装(黒)
|
47.5
|
非対応
|
ナイロン6（つや消し黒）
| 1個 | 2,114円(
2,325円
) | 4日目 | |
14
|
10
|
10
|
亜鉛ダイカスト
|
[塗装] 静電塗装(黒)
|
57.5
|
非対応
|
ナイロン6（つや消し黒）
| 1個 | 2,323円(
2,555円
) | 4日目 | |
8
|
4
|
5
|
[ステンレス] ステンレス
|
なし
|
27.5
|
対応
|
SCS13A相当
| 1個 | 5,097円(
5,607円
) | 4日目 |
Loading...
詳細情報
基本情報
【特長】
・フランジつきのインデックスプランジャ
・PFHXの本体とフランジは亜鉛ダイカスト製。フランジつきインデックスプランジャPFXよりも部品点数を少なくして、コストパフォーマンスを高めています
・ピン径Φ4～Φ10のワイドバリエーション
・各ピン径について2種類のピン長さを標準化。取りつけ部の寸法にあわせて選択できます
・PFHXS-Sはノブを含むすべての部品がステンレス製。耐蝕性にすぐれ、樹脂が使用できない高温環境下でも使用できます
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
