PCPL ロックピン
- 数量スライド割引
- 通常価格(税別)
- 2,289円 ～ 4,529円
- 税込価格
- 2,518円 ～ 4,982円
【特長】・コストパフォーマンスを高めたロックピン。・相手穴からの抜け止めには、...
型番
未確定27件の候補があります。
Loading...
商品情報

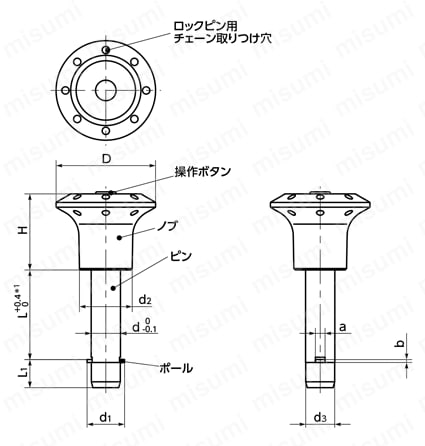

外形図
*1：PCPL-6のL寸法の公差は「0～+2」になります。
製品仕様
材質・仕上げ
| 部品 | PCPL |
|---|---|
| ノブ | ナイロン6（つや消し黒） |
| 操作ボタン | ナイロン6（赤） |
| ピン | SUM22L 三価クロメート処理 |
| ポール | SUS304相当 |
| 内蔵スプリング | SUS301相当 |

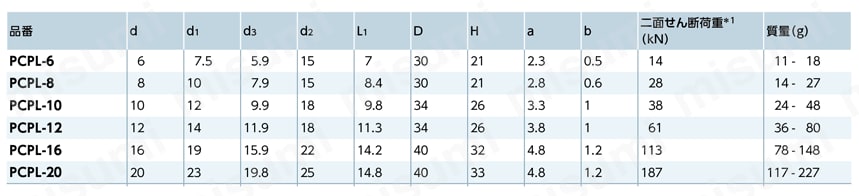

規格表
*1：表中の値は参考値であり、保証値ではありません。安全を考慮して選定してください。
二面せん断荷重は、破断面が二面あるときの荷重です。
使用例

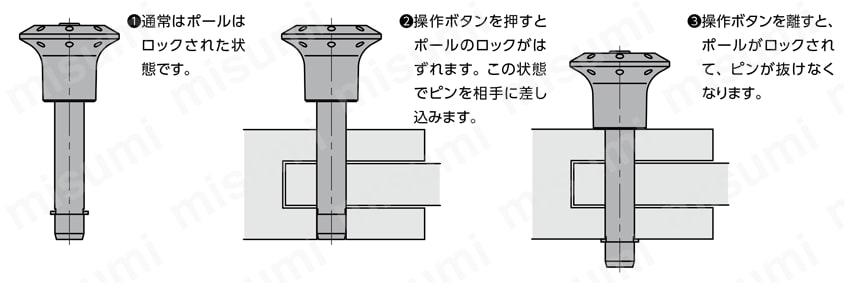

操作
- （1）通常はポールはロックされた状態です。
- （2）操作ボタンを押すとポールのロックがはずれます。この状態でピンを相手に差し込みます。
- （3）操作ボタンを離すと、ポールがロックされて、ピンが抜けなくなります。
選定サポート情報
（1）材質・仕上げ （2）d （3）L（mm）
型番リスト
- 表示件数:
| 型番 |
ピン長さ L(mm) |
ピン外径 d(φ) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
10
|
6
| 10 | 1個 | 3,016円(
3,318円
) | 4日目 | |
12
|
6
| 10 | 1個 | 3,166円(
3,483円
) | 4日目 | |
16
|
6
| 10 | 1個 | 2,889円(
3,178円
) | 4日目 | |
30
|
6
| 10 | 1個 | 3,307円(
3,638円
) | 4日目 | |
35
|
6
| 10 | 1個 | 3,307円(
3,638円
) | 4日目 | |
40
|
6
| 10 | 1個 | 3,285円(
3,614円
) | 4日目 | |
50
|
6
| 10 | 1個 | 3,089円(
3,398円
) | 4日目 | |
25
|
8
| 10 | 1個 | 2,397円(
2,637円
) | 4日目 | |
35
|
8
| 10 | 1個 | 2,747円(
3,022円
) | 4日目 | |
40
|
8
| 10 | 1個 | 2,520円(
2,772円
) | 4日目 | |
45
|
8
| 10 | 1個 | 2,289円(
2,518円
) | 4日目 | |
50
|
8
| 10 | 1個 | 2,747円(
3,022円
) | 4日目 | |
20
|
10
| 10 | 1個 | 2,642円(
2,906円
) | 4日目 | |
30
|
10
| 10 | 1個 | 2,289円(
2,518円
) | 4日目 | |
40
|
10
| 10 | 1個 | 2,289円(
2,518円
) | 4日目 | |
50
|
10
| 10 | 1個 | 2,751円(
3,026円
) | 4日目 | |
60
|
10
| 10 | 1個 | 2,389円(
2,628円
) | 4日目 | |
25
|
12
| 10 | 1個 | 2,660円(
2,926円
) | 4日目 | |
30
|
12
| 10 | 1個 | 2,389円(
2,628円
) | 4日目 | |
40
|
12
| 10 | 1個 | 2,584円(
2,842円
) | 4日目 | |
50
|
12
| 10 | 1個 | 2,667円(
2,934円
) | 4日目 | |
60
|
12
| 10 | 1個 | 2,825円(
3,108円
) | 4日目 | |
70
|
12
| 10 | 1個 | 2,799円(
3,079円
) | 4日目 | |
30
|
16
| 10 | 1個 | 3,345円(
3,680円
) | 4日目 | |
35
|
16
| 10 | 1個 | 3,203円(
3,523円
) | 18日目 | |
40
|
16
| 10 | 1個 | 2,989円(
3,288円
) | 4日目 | |
50
|
20
| 10 | 1個 | 4,529円(
4,982円
) | 4日目 |
Loading...
詳細情報
基本情報
【特長】
・コストパフォーマンスを高めたロックピン。
・相手穴からの抜け止めには、ポール（ステンレス鋼板）を使用。
・スピーディなワークの位置決め・固定ができる。
(i)ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
