LSLT ストップロックレバー
- 数量スライド割引
- 通常価格(税別)
- 4,997円 ～ 6,436円
- 税込価格
- 5,497円 ～ 7,080円
【特長】・ワークの止めやすべり落ちの防止に・インデックス機構つき。90°ごとに...
型番
未確定4件の候補があります。
Loading...
商品情報

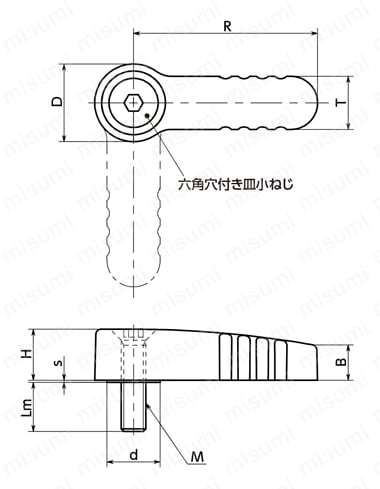

外形図
規格表
単位：mm
| 品番 | R | M（並目） | Lm | H | s | B | T | D | d | 許容荷重 （N） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LSLT-45-M6-A | 45 | M6 | 12 | 13 | 0.5 | 8.5 | 13 | 19 | 9 | 500 | 52 |
| LSLT-65-M8-A | 65 | M8 | 14 | 16 | 0.6 | 10.5 | 18 | 25 | 14 | 1000 | 124 |
製品仕様
| 末尾記号 | 色 |
|---|---|
| BK | つや消し黒 |
| SG | つや消しシルバー |
材質・仕上げ
| LSLT | |
|---|---|
| レバー部 | 亜鉛ダイカスト 静電塗装（各色） |
| ブシュ | SUS303 |
| インデックス機構部 | SUS301 |
| 六角穴付き皿小ねじ | SUS304 |
使用例
型番リスト
- 表示件数:
| 型番 |
取付部 サイズ |
本体色 |
回し半径(mm) |
取付部 長さ(mm) |
取付部 厚み(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
M6
|
つや消し黒
|
45
|
12
|
13
| - | 1個 | 4,997円(
5,497円
) | 4日目 | |
M6
|
つや消しシルバー
|
45
|
12
|
13
| 10 | 1個 | 4,997円(
5,497円
) | 4日目 | |
M8
|
つや消し黒
|
65
|
14
|
16
| 10 | 1個 | 6,436円(
7,080円
) | 4日目 | |
M8
|
つや消しシルバー
|
65
|
14
|
16
| 10 | 1個 | 6,040円(
6,644円
) | 4日目 |
Loading...
詳細情報
基本情報
【特長】
・ワークの止めやすべり落ちの防止に
・インデックス機構つき。90°ごとにクリック感があり、レバーの位置がピタリと決まります
・全商品に取りつけ用の六角穴付き皿小ねじが付属しています
・レバー部のカラーバリエーションは2色
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
