型番：LNFMS-32-M8-32-D
LNFM／LNFMS フラットテンションレバー（おねじ） ﾌﾗｯﾄﾃﾝｼｮﾝﾚﾊﾞｰ
- 数量スライド割引
- 通常単価(税別)
- 8,225円
- 税込単価
- 9,048円
【特長】・フラットな形状のテンションレバー。上下スペースにゆとりのない場所に適...
-
- クランプ 機構：
- ねじ機構
-
- 接続部 種類：
- おねじ
-
- クランプ 方向：
- 軸方向
-
- レバー 操作方向：
- 左右(回転)
-
- レバー 機構：
- セレーション
-
- セレーション 解除方式：
- レバー上下運動 / スプリングオン（常時かみ合い/引き上げて解除）
-
- クランプ部 付加機能：
- なし
-
- 種類：
- クランプ機能付きレバー
-
- ノブ付レバー 形状：
- 握り玉
LNFMS-32-M8-32-D の仕様・寸法情報
商品情報

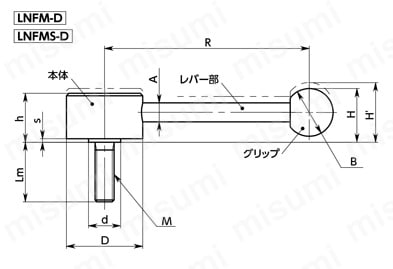

外形図
製品仕様
タイプおよびねじ部の材質
| 型番 | タイプ | ねじ部材質 |
|---|---|---|
| LNFM-D | 水平レバー | スティール製 |
| LNFMS-D | 水平レバー | ステンレス製 |
| LNFM-E | 角度つきレバー | スティール製 |
| LNFMS-E | 角度つきレバー | ステンレス製 |
材質・仕上げ
| 型番 | レバー部 | ねじ部 | 本体 | グリップ |
|---|---|---|---|---|
| LNFM | SUM22L 四三酸化鉄皮膜（黒） | SUM22L 四三酸化鉄皮膜（黒） | SUM22L 四三酸化鉄皮膜（黒） | フェノール樹脂（黒） |
| LNFMS | SUS303 | SUS303 | SUS303 | フェノール樹脂（黒） |

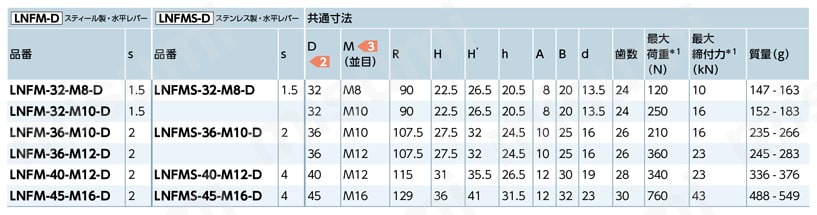

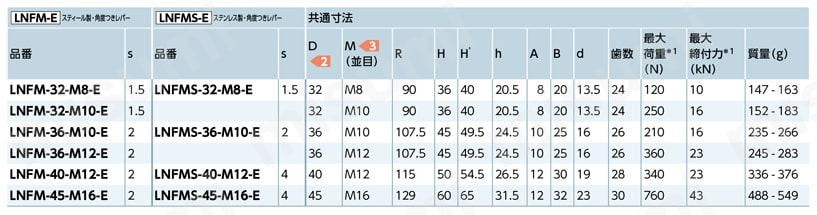

規格表
※1：最大荷重・最大締付力の定義について（商品特長詳細を参照）
商品特長詳細

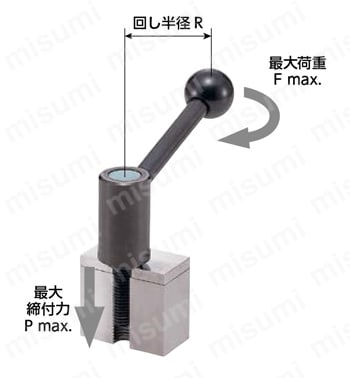

最大荷重と最大締付力の定義
●テンションレバー
型番リスト
Loading...
詳細情報
基本情報
【特長】
・フラットな形状のテンションレバー。上下スペースにゆとりのない場所に適用します。
・回し半径が大きく、小さい力で大きな締付力が得られます。
・ねじに対するレバーの位相角度を自由に調整できます。
・LNFM-E、LNFMS-Eのレバー操作部は角度がついており、手が入りやすくレバーを握るスペースを確保できます。
カタログ
Loading...
類似品
LNFMS-32-M8-32-Dで型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
LNFM／LNFMS フラットテンションレバー（おねじ）の型番LNFMS-32-M8-32-Dのページです。
型番LNFMS-32-M8-32-Dに関する仕様情報を記載しております。
この商品を見た人は、こんな商品も見ています
この商品のバリエーション
| 型番 |
|---|
| LNFM-32-M8-50-E |
| LNFM-36-M10-32-D |
| LNFM-36-M10-32-E |
| LNFMS-32-M8-32-E |
| LNFMS-32-M8-50-D |
| LNFMS-36-M10-32-E |
| 型番 | 通常単価(税別)(税込単価) | 最小発注数量 | スライド値引 | 通常 出荷日 | RoHS ? | レバー 形状 | 取付部 サイズ | レバー 材質 | 最大締付力 (N) | レバー角度 (rad) | 仕様 | 回し半径 (mm) | 取付部 長さ (mm) | 本体 表面処理 | 取付部 材質 | 取付部 表面処理 | 取付部 厚み (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
5,389円 ( 5,928円 ) | 1個 | あり | 4日目 | 10 | ノブ付き形 | M8 | [スチール] SUM22L | 10000 | 15 | 角度つきレバー | 90 | 50 | 四三酸化鉄皮膜 | SUM22L | 四三酸化鉄皮膜 | 20.5 | |
6,066円 ( 6,673円 ) | 1個 | - | 18日目 | 10 | ノブ付き形 | M10 | [スチール] SUM22L | 16000 | - | 水平レバー | 107.5 | 32 | 四三酸化鉄皮膜 | SUM22L | 四三酸化鉄皮膜 | 24.5 | |
5,889円 ( 6,478円 ) | 1個 | あり | 4日目 | 10 | ノブ付き形 | M10 | [スチール] SUM22L | 16000 | 15 | 角度つきレバー | 107.5 | 32 | 四三酸化鉄皮膜 | SUM22L | 四三酸化鉄皮膜 | 24.5 | |
8,199円 ( 9,019円 ) | 1個 | - | 4日目 | 10 | ノブ付き形 | M8 | [ステンレス] SUS303 | 10000 | 15 | 角度つきレバー | 90 | 32 | なし | SUS303 | なし | 20.5 | |
7,730円 ( 8,503円 ) | 1個 | - | 4日目 | 10 | ノブ付き形 | M8 | [ステンレス] SUS303 | 10000 | - | 水平レバー | 90 | 50 | なし | SUS303 | なし | 20.5 | |
8,990円 ( 9,889円 ) | 1個 | - | 4日目 | 10 | ノブ付き形 | M10 | [ステンレス] SUS303 | 16000 | 15 | 角度つきレバー | 107.5 | 32 | なし | SUS303 | なし | 24.5 |
