鍋屋バイテック

鍋屋バイテック

チタン十字穴付き皿小ねじ SNFTG

チタン十字穴付き皿小ねじ SNFTG

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
247円 ～ 787円
税込価格
272円 ～ 866円

腐蝕に強く、とくに耐海水性にすぐれている非磁性の小ねじ。【特長】・高強度のチタ...

詳細情報を確認する

(i)ご注意

  • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

型番

未確定18件の候補があります。

Loading...

表示件数:
  1. 1
型番
ねじの呼び(M)
長さL(mm)
ピッチ(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
3
6
0.5

1個

247円( 272円 )

3日目

3
8
0.5

1個

263円( 289円 )

4日目

3
10
0.5

1個

294円( 323円 )

3日目

3
12
0.5

1個

319円( 351円 )

4日目

3
15
0.5

1個

345円( 380円 )

4日目

3
20
0.5

1個

385円( 424円 )

4日目

4
8
0.7

1個

331円( 364円 )

4日目

4
10
0.7

1個

359円( 395円 )

4日目

4
12
0.7

1個

385円( 424円 )

4日目

4
15
0.7

1個

429円( 472円 )

4日目

4
20
0.7

1個

484円( 532円 )

4日目

4
25
0.7

1個

526円( 579円 )

4日目

5
8
0.8

1個

484円( 532円 )

4日目

5
10
0.8

1個

526円( 579円 )

4日目

5
12
0.8

1個

564円( 620円 )

4日目

5
15
0.8

1個

593円( 652円 )

4日目

5
20
0.8

1個

656円( 722円 )

4日目

5
25
0.8

1個

787円( 866円 )

4日目

  1. 1

Loading...

詳細情報

基本情報

腐蝕に強く、とくに耐海水性にすぐれている非磁性の小ねじ。
【特長】
・高強度のチタン合金製。
・比重はステンレス鋼の約60％。
・特殊化学研磨・光輝処理により表面を改質。
・クリーン洗浄・クリーン梱包済み。
・油やゴミの付着がないクリーン仕様。
【用途】
・自動車・ロボットなどの軽量化に最適。
・FPD製造装置、半導体製造装置、電気・電子機器、海洋機器での使用に。

(i)ご注意

  • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

商品情報

高強度チタン十字穴付き皿小ねじ SNFTGの仕様

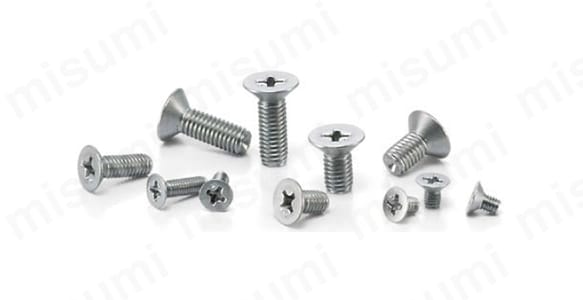

高強度チタン十字穴付き皿小ねじ SNFTGの外観

高強度チタン十字穴付き皿小ねじ SNFTGの外観

  • 本体材質：Ti-15-3-3-3（βチタン）

※商品画像は代表画像です。

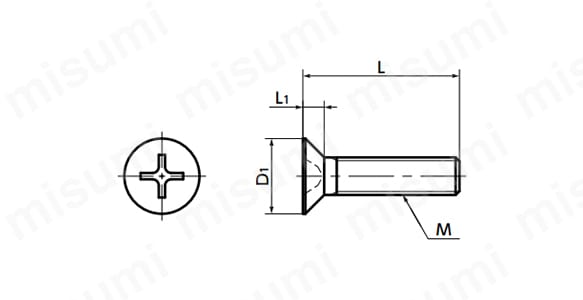

高強度チタン十字穴付き皿小ねじ SNFTGの寸法図

高強度チタン十字穴付き皿小ねじ SNFTGの寸法図



（単位：mm）



品番MLD1L1引張破断荷重※
（N）		質量（g）
SNFTG-M3M36810121520-61.754,1700.33-0.68
SNFTG-M4M4-8101215202582.37,5200.73-1.5
SNFTG-M5M5-81012152025102.811,9001.4-2.6

※表中の数値は参考値であり、保証値ではありません。

機械的性質

-Ti-15-3-3-3（βチタン）
引張強さ（N/mm2）705-945
0.2%耐力（N/mm2）690-835
伸び（%）12以上

物性

-Ti-15-3-3-3（βチタン）
比重4.8
縦弾性係数（GPa）90
透磁率（μ）1.0002（非磁性）

注意・禁止事項

  • 寸法・形状その他の規格は改良のため予告なく変更することがあります。
  • 誤記・脱字による損害については責任を負いかねます。
  • 表中の数値は参考値であり、保証値ではありません。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
