ロームヘルドハルダー

型番：1586.072
マルチ・クランプ・システムワーク・ストッパーﾜｰｸｸﾗﾝﾌﾟ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 59,022円

税込単価: 64,924円

【特長】・モジュラー式に構成されたマルチ・クランプ・システムを使って、ワークを...

種類：

本体

(i)ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

型番

1586.072 解除

CADデータ未対応

My部品表保存

数量：
価格を確認

1586.072 の仕様・寸法情報

商品情報
型番リスト
詳細情報
カタログ

商品情報

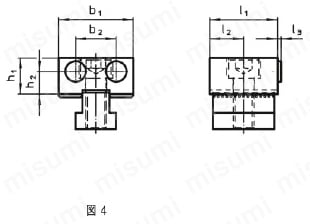

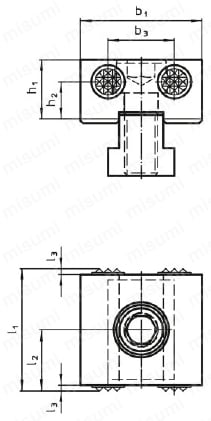

外形図

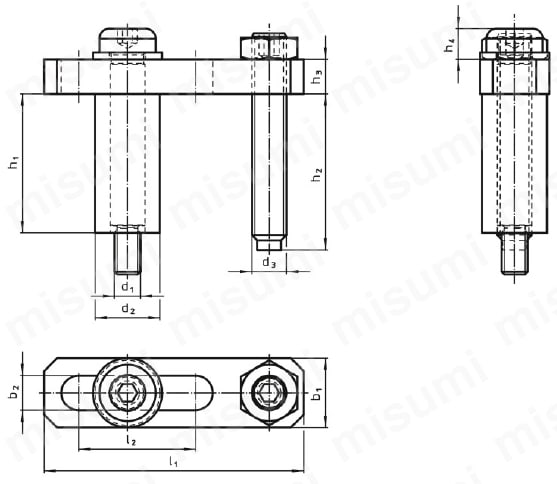

1586.250

1586.010～011

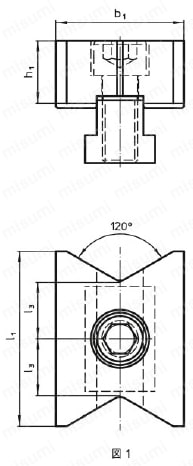

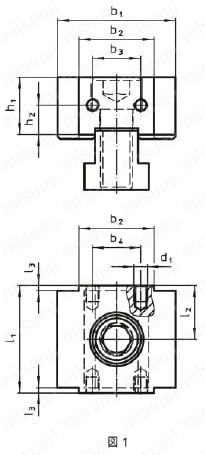

マルチ・クランプ・システムワーク・ストッパー両面ダイアモンド・コーティング-図1外形図

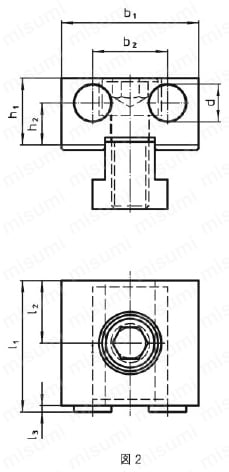

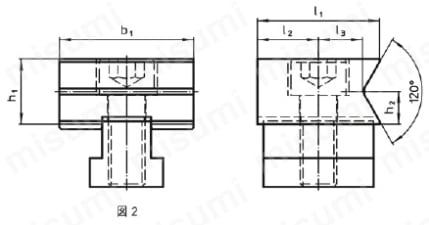

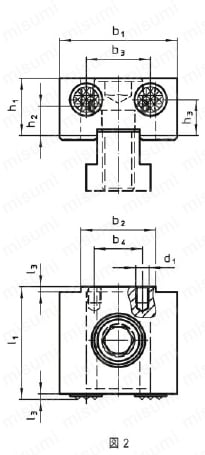

マルチ・クランプ・システムワーク・ストッパーダイアモンド・コーティング面と平滑面-図2外形図

1586.020～021

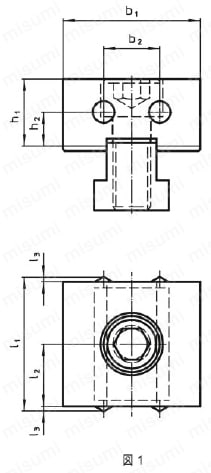

マルチ・クランプ・システムワーク・ストッパーグリップ・インサート、両側-図1外形図

1586.030～031

1586.040～041

1586.050～051

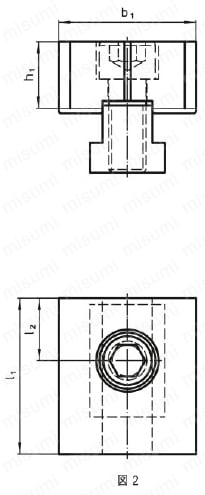

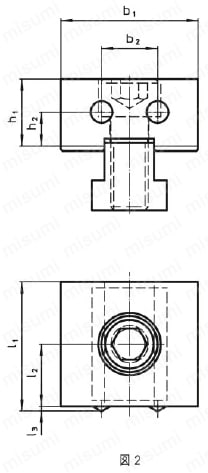

マルチ・クランプ・システムワーク・ストッパーソフト、両面;片面は短い-図2外形図

1586.060

1586.070～073

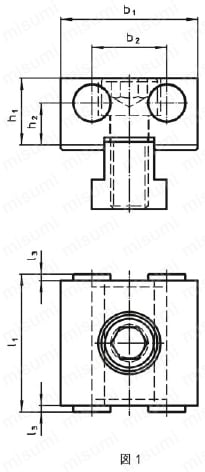

マルチ・クランプ・システムワーク・ストッパー Plan、beidseitig-図1外形図

マルチ・クランプ・システムワーク・ストッパー平滑面、両面;幅の短いタイプ-図2外形図

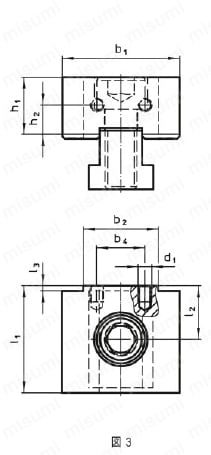

マルチ・クランプ・システムワーク・ストッパー平滑面、両面;背の高いタイプ-図3外形図

1586.080～082

マルチ・クランプ・システムワーク・ストッパー片面に取り付け用ねじ穴、片面にセレーション-図2外形図

マルチ・クランプ・システムワーク・ストッパー Plan und Anschraugewinde-図3外形図

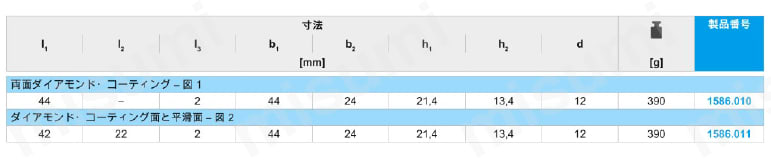

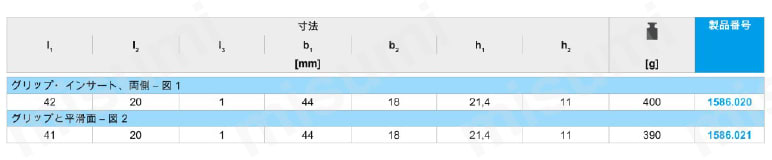

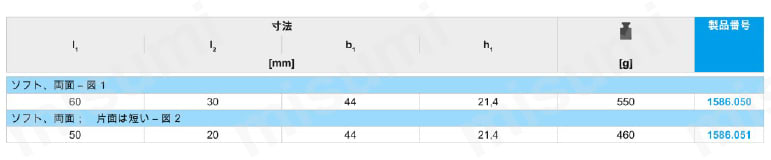

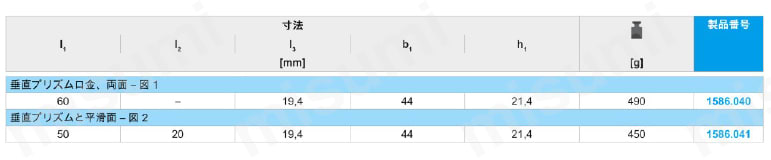

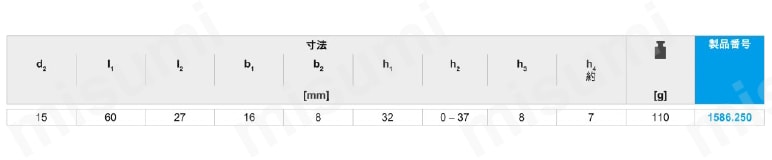

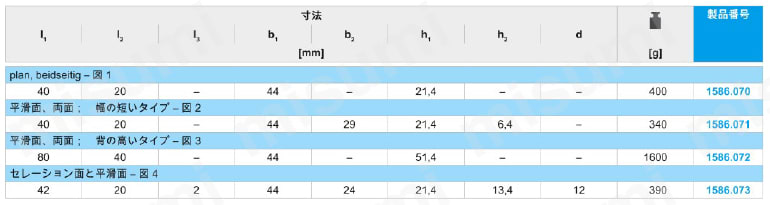

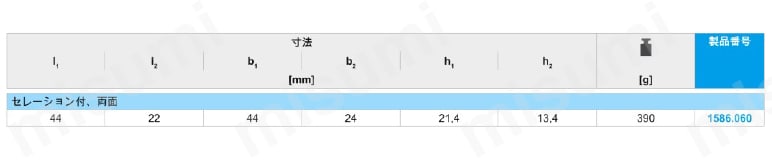

規格表

1586.250

1586.010～011

1586.020～021

1586.030～031

1586.040～041

1586.050～051

1586.060

1586.070～073

1586.080～082

型番リスト

表示件数:

型番	寸法d2(mm)	寸法l1(mm)	寸法h1(mm)	本体材質	ピン材質	仕様	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

1586.072

1個

59,022円( 64,924円 )

9日目

詳細情報

基本情報

基本情報

【特長】
・モジュラー式に構成されたマルチ・クランプ・システムを使って、ワークを迅速かつ確実にクランプすることができます。
・このシステムは、歯の付いたクランプ・ベース、ワーク・ストッパー、テーパー・ダブルクランプ、サポート台から成っています。
・これらの豊富な部品の中から適したものを選んで、様々な寸法のワークをクランプします。
・また、複数のワークを同時にクランプすることも可能です。
・両側に設けられたM6穴を使ってワーク・ストッパーを取り付けられます。

(i)ご注意

こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

カタログ

類似品

この商品に近い類似品がありませんでした。

商品担当おすすめ

閉じる

1586.072で型番確定

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

マルチ・クランプ・システムワーク・ストッパーの型番1586.072のページです。
型番1586.072に関する仕様情報を記載しております。

この商品を見た人は、こんな商品も見ています

	今見ている商品マルチ・クランプ・システムワーク・ストッパー	マルチ・クランプ・システムクランプ・ベース/固定ねじ	テーパー・ダブルクランプ	マルチファンクションバイス	組合せクランプ・ベース	マルチレールストッパー（タップ穴）	マルチレールストッパー（ダイヤモンドチップ）	マルチレールサイドガイド	ライザーユニット	パラレル(MVCL150P)	アングルパラレルセット	クランプセット(MVAC-CS)	ムービングセルフカットジョー（スチール製）
メーカー	ロームヘルドハルダー	ロームヘルドハルダー	ロームヘルドハルダー	イマオコーポレーション	ロームヘルドハルダー	イマオコーポレーション	イマオコーポレーション	イマオコーポレーション	イマオコーポレーション	イマオコーポレーション	イマオコーポレーション	イマオコーポレーション	イマオコーポレーション
通常価格	11,512円～	6,372円～	35,856円～	315,093円～	478,789円	24,056円	41,650円	7,565円	138,848円～	28,049円	230,002円	12,580円～	72,250円～
通常出荷日	9日目	9日目	8日目～	3日目～	9日目	3日目	3日目	3日目	4日目	3日目～	3日目	3日目～	3日目～
種類	本体	-	本体	本体	本体	付属品	付属品	付属品	付属品	付属品	付属品	付属品	付属品

back next

マルチ・クランプ・システムワーク・ストッパーのレビュー

この商品のレビューはありませんレビューを書く

毎月3件以上の商品レビュー投稿で投稿件数×500円分の値引クーポンプレゼント！

この商品のバリエーション

型番
1586.021
1586.030
1586.031
1586.073
1586.080
1586.081

通常単価(税別)(税込単価)	最小発注数量	スライド値引	通常出荷日	RoHS ?	寸法d2 (mm)	寸法l1 (mm)	寸法h1 (mm)	本体材質	ピン材質	仕様
56,308円 ( 61,939円 )	1個	-	9日目	10	-	41	21.4	工具鋼、焼入れ	-	グリップと平滑面
55,388円 ( 60,927円 )	1個	-	9日目	10	-	40	21.4	工具鋼、焼入れ	-	水平プリズム口金、両面
45,956円 ( 50,552円 )	1個	-	9日目	10	-	40	21.4	工具鋼、焼入れ	-	水平プリズムと平滑面
53,502円 ( 58,852円 )	1個	-	9日目	10	-	42	21.4	工具鋼、焼入れ	硬質合金	セレーション面と平滑面
43,817円 ( 48,199円 )	1個	-	9日目	10	-	40	21.4	工具鋼、焼入れ	硬質合金	両側に取り付け用ねじ穴
56,824円 ( 62,506円 )	1個	-	9日目	10	-	42	21.4	工具鋼、焼入れ	硬質合金	片面に取り付け用ねじ穴、片面にセレーション
