㈱三興製作所

㈱三興製作所

SW（シングル2本掛）スプロケット

SW（シングル2本掛）スプロケット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
730円 ～ 19,130円
税込価格
803円 ～ 21,043円

【特長】・MS標準A型シングルダブルプロケットは単列のチェン2本で使用しローラ...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となっております。形状詳細はカタログをご参照ください。

型番

未確定60件の候補があります。

  • CADデータ未対応

Loading...

商品情報

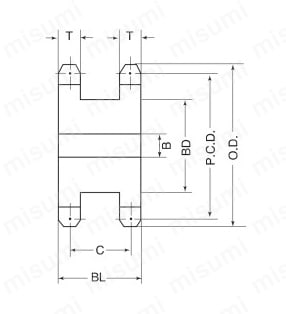

外形図

SW（シングル2本掛）スプロケット 外形図01

規格表

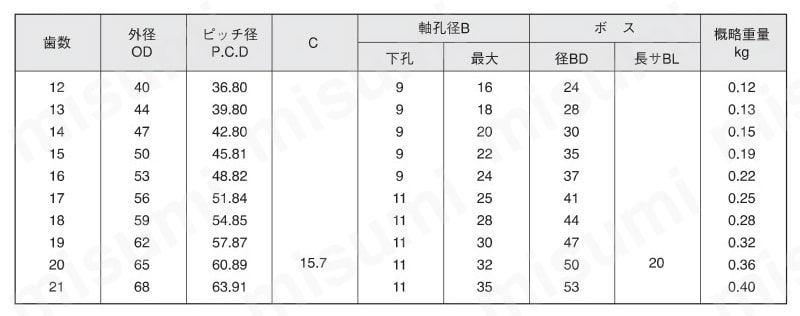

35SW

T=4.3

SW（シングル2本掛）スプロケット 規格表

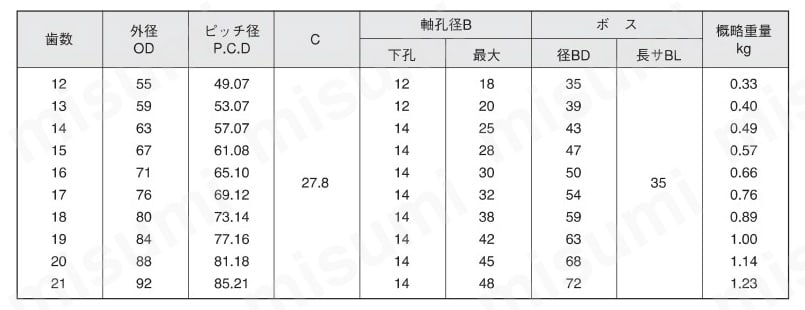

40SW

T=7.2

SW（シングル2本掛）スプロケット 規格表02

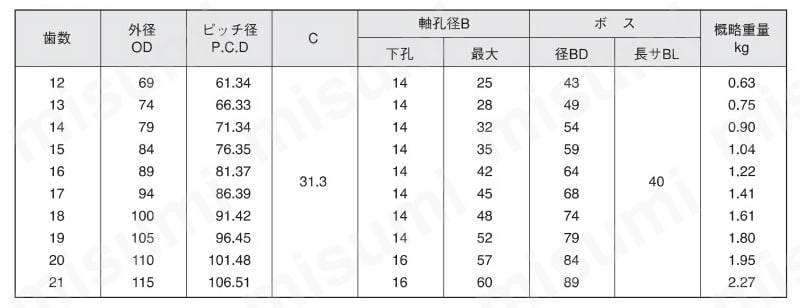

50SW

T=8.7

SW（シングル2本掛）スプロケット 規格表03

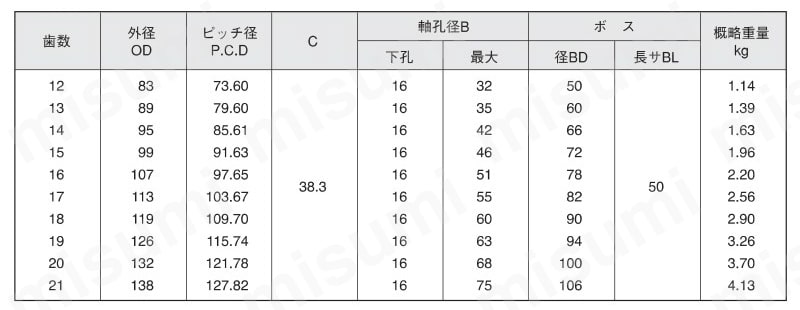

60SW

T=11.7

SW（シングル2本掛）スプロケット 規格表04

80SW

T=14.6

SW（シングル2本掛）スプロケット 規格表05

100SW

T=17.6

SW（シングル2本掛）スプロケット 規格表06

型番リスト

表示件数:
  1. 1
型番
呼び番号
歯数(T)
外径(mm)
ボス径(mm)
ボス長さ(mm)
歯幅(mm)
内径(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
35
12
40
24
20
4.3
9
10

1個

848円( 933円 )

3日目

35
13
44
28
20
4.3
9
10

1個

730円( 803円 )

3日目

35
14
47
30
20
4.3
9
10

1個

797円( 877円 )

3日目

35
15
50
35
20
4.3
9
10

1個

879円( 967円 )

3日目

35
16
53
37
20
4.3
9
10

1個

941円( 1,035円 )

3日目

35
17
56
41
20
4.3
11
10

1個

915円( 1,007円 )

3日目

35
18
59
44
20
4.3
11
10

1個

872円( 959円 )

3日目

35
19
62
47
20
4.3
11
10

1個

928円( 1,021円 )

3日目

35
20
65
50
20
4.3
11
10

1個

1,005円( 1,106円 )

3日目

35
21
68
53
20
4.3
11
10

1個

1,024円( 1,126円 )

3日目

40
12
55
35
35
7.2
12
10

1個

1,199円( 1,319円 )

3日目

40
13
59
39
35
7.2
12
10

1個

1,048円( 1,153円 )

3日目

40
14
63
43
35
7.2
14
10

1個

1,121円( 1,233円 )

3日目

40
15
67
47
35
7.2
14
10

1個

1,181円( 1,299円 )

3日目

40
16
71
50
35
7.2
14
10

1個

1,288円( 1,417円 )

3日目

40
17
76
54
35
7.2
14
10

1個

1,397円( 1,537円 )

3日目

40
18
80
59
35
7.2
14
10

1個

1,438円( 1,582円 )

3日目

40
19
84
63
35
7.2
14
10

1個

1,540円( 1,694円 )

3日目

40
20
88
68
35
7.2
14
10

1個

1,714円( 1,885円 )

3日目

40
21
92
72
35
7.2
14
10

1個

1,996円( 2,196円 )

3日目

50
12
69
43
40
8.7
14
10

1個

1,290円( 1,419円 )

3日目

50
13
74
49
40
8.7
14
10

1個

1,372円( 1,509円 )

3日目

50
14
79
54
40
8.7
14
10

1個

1,498円( 1,648円 )

3日目

50
15
84
59
40
8.7
14
10

1個

1,744円( 1,918円 )

3日目

50
16
89
64
40
8.7
14
10

1個

1,830円( 2,013円 )

3日目

50
17
94
68
40
8.7
14
10

1個

2,079円( 2,287円 )

3日目

  • 注文停止中

50SW18

50
18
100
74
40
8.7
14
10

1個

2,161円( 2,377円 )

-

50
19
105
79
40
8.7
14
10

1個

2,413円( 2,654円 )

3日目

50
20
110
84
40
8.7
16
10

1個

2,494円( 2,743円 )

3日目

50
21
115
89
40
8.7
16
10

1個

2,659円( 2,925円 )

3日目

60
12
83
50
50
11.7
16
10

1個

2,082円( 2,290円 )

3日目

60
13
89
60
50
11.7
16
10

1個

2,246円( 2,471円 )

3日目

60
14
95
66
50
11.7
16
10

1個

2,413円( 2,654円 )

3日目

60
15
99
72
50
11.7
16
10

1個

2,703円( 2,973円 )

3日目

60
16
107
78
50
11.7
16
10

1個

2,995円( 3,295円 )

3日目

60
17
113
82
50
11.7
16
10

1個

3,244円( 3,568円 )

3日目

60
18
119
90
50
11.7
16
10

1個

3,579円( 3,937円 )

3日目

60
19
126
94
50
11.7
16
10

1個

3,825円( 4,208円 )

3日目

60
20
132
100
50
11.7
16
10

1個

4,158円( 4,574円 )

3日目

60
21
138
106
50
11.7
16
10

1個

4,491円( 4,940円 )

3日目

80
12
110
69
60
14.6
18
10

1個

3,631円( 3,994円 )

3日目

80
13
118
80
60
14.6
18
10

1個

4,242円( 4,666円 )

3日目

80
14
127
88
60
14.6
18
10

1個

4,742円( 5,216円 )

3日目

80
15
135
95
60
14.6
18
10

1個

4,907円( 5,398円 )

3日目

80
16
143
100
60
14.6
18
10

1個

5,740円( 6,314円 )

3日目

80
17
151
110
60
14.6
18
10

1個

6,072円( 6,679円 )

3日目

80
18
159
120
60
14.6
18
10

1個

6,655円( 7,321円 )

3日目

80
19
167
120
60
14.6
18
10

1個

7,318円( 8,050円 )

3日目

80
20
176
130
60
14.6
18
10

1個

8,151円( 8,966円 )

3日目

80
21
184
142
60
14.6
22
10

1個

8,815円( 9,697円 )

3日目

100
12
138
90
70
17.6
22
10

1個

6,986円( 7,685円 )

3日目

100
13
148
100
70
17.6
22
10

1個

7,568円( 8,325円 )

3日目

100
14
158
110
70
17.6
22
10

1個

8,566円( 9,423円 )

3日目

100
15
168
120
70
17.6
22
10

1個

10,146円( 11,161円 )

3日目

100
16
179
130
70
17.6
22
10

1個

11,646円( 12,811円 )

3日目

100
17
189
130
70
17.6
22
10

1個

12,641円( 13,905円 )

3日目

100
18
199
148
70
17.6
22
10

1個

12,808円( 14,089円 )

3日目

100
19
209
158
70
17.6
22
10

1個

16,467円( 18,114円 )

3日目

100
20
220
168
70
17.6
26
10

1個

17,883円( 19,671円 )

3日目

100
21
230
170
70
17.6
26
10

1個

19,130円( 21,043円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・MS標準A型シングルダブルプロケットは単列のチェン2本で使用しローラー・コンベヤーの駆動用等に用います
・材質は機械構造用炭素鋼で歯先高周波焼入を施しています

(i)ご注意

  • 商品画像は代表画像となっております。形状詳細はカタログをご参照ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
