脱落防止ウイングノブ KWBS-SC
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- 627円 ～ 928円
- 税込価格
- 690円 ～ 1,021円
【特長】・脱落防止タイプのウイングノブです。ノブの脱落・紛失を防止します。・耐...
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
型番
未確定9件の候補があります。
Loading...
- 表示件数:
| 型番 |
ねじの呼び(M) |
長さL(mm) |
寸法 D(mm) |
ねじM径 |
サイズ（X表記） |
サイズ（-表記） | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
4
|
10
|
21
|
M4
|
M4X10
|
M4-10
| 1個 | 627円(
690円
) | 3日目 | |
4
|
15
|
21
|
M4
|
M4X15
|
M4-15
| 1個 | 685円(
754円
) | 在庫品1日目 当日出荷可能 | |
5
|
15
|
21
|
M5
|
M5X15
|
M5-15
| 1個 | 718円(
790円
) | 在庫品1日目 当日出荷可能 | |
5
|
20
|
21
|
M5
|
M5X20
|
M5-20
| 1個 | 718円(
790円
) | 3日目 | |
6
|
15
|
27
|
M6
|
M6X15
|
M6-15
| 1個 | 772円(
849円
) | 在庫品1日目 当日出荷可能 | |
6
|
20
|
27
|
M6
|
M6X20
|
M6-20
| 1個 | 772円(
849円
) | 在庫品1日目 当日出荷可能 | |
6
|
25
|
27
|
M6
|
M6X25
|
M6-25
| 1個 | 772円(
849円
) | 在庫品1日目 当日出荷可能 | |
8
|
20
|
31
|
M8
|
M8X20
|
M8-20
| 1個 | 650円(
715円
) | 在庫品1日目 当日出荷可能 | |
8
|
25
|
31
|
M8
|
M8X25
|
M8-25
| 1個 | 928円(
1,021円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
【特長】
・脱落防止タイプのウイングノブです。ノブの脱落・紛失を防止します。
・耐蝕性にすぐれたステンレス製です。
・力がかかりやすく、操作しやすい形状です。
・本体材質：SUSXM7（SUS304相当）です。
【用途】
・食品機械などの異物混入対策、CEマーキングの対応に。
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品情報
製品仕様

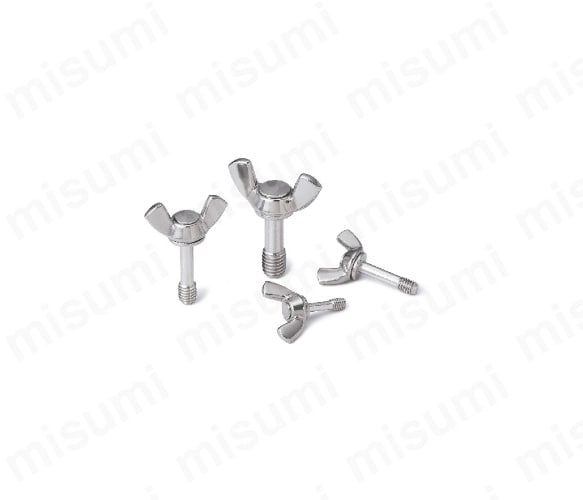

脱落防止ウイングノブの外観
※こちらの商品画像は代表画像です。

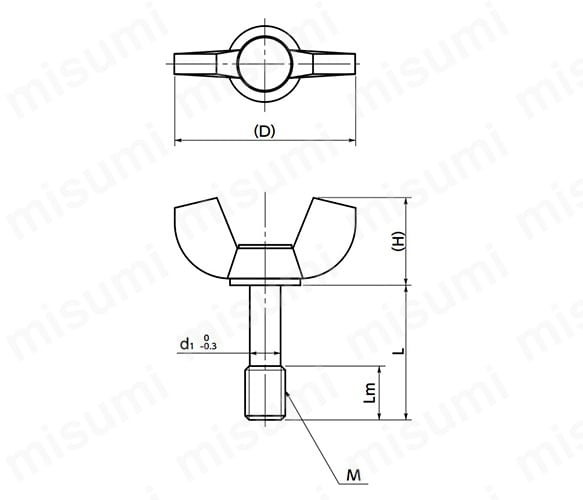

脱落防止ウイングノブの寸法図
（単位：mm）
| 品番 | D | M（並目） | Lm | H | d1 | 質量（g） |
|---|---|---|---|---|---|---|
| KWBS-21-M4-SC | 21 | M4 | 5 | 11 | 3 | 5.5-6 |
| KWBS-21-M5-SC | 21 | M5 | 6 | 11 | 3.9 | 6.5-7 |
| KWBS-27-M6-SC | 27 | M6 | 8 | 13 | 4.5 | 10-12 |
| KWBS-31-M8-SC | 31 | M8 | 10 | 16 | 6.3 | 18-20 |
取り付け例

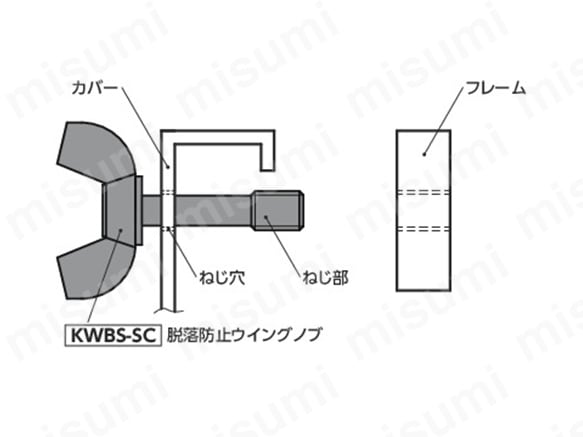

KWBS-SCの取り付けイメージ図
カバーにねじ穴を加工して、ノブのねじ部を貫通させる。
ねじをフレームから取りはずしても、ノブのねじ部がカバーのねじ穴に引っかかるため、ノブがカバーから抜け落ちることはない。
使用上の注意
- カバー側のねじ穴の内径はd1以上としてください。
- カバーの厚さは0.8mm以上としてください。
注意・禁止事項
- 記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
- 商品情報の制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
