INGUN

高電流プローブ HSS-150シリーズ

Name: 高電流プローブ HSS-150シリーズ
Brand: INGUN
SKU: 221006350571
Rating: 5 (1 reviews)

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

一部当日出荷可能

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）

通常価格(税別): 629円～ 3,502円

税込価格: 692円～ 3,852円

【特長】・パワーエレクトロニクス検査にて最適・max50A対応可能で、先端形状...

詳細情報を確認する

バレル/リセプタクル外径（範囲）(mm)：

3.01～
バレル/リセプタクル材質：

銅合金
特性：

高電流対応
使用温度範囲(℃)：

-100～+200

(i)ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定9件の候補があります。

CADデータ未対応

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

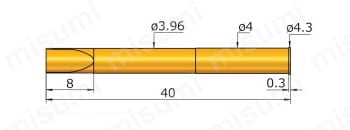

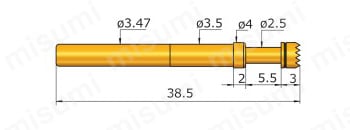

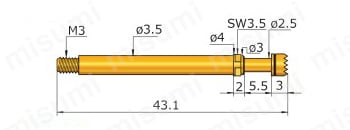

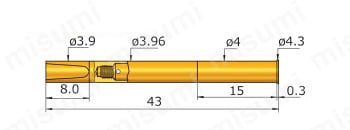

外形図

単位：mm

HSS-150

HSS-150...M

KS-150 30

KS-150 30 M3

製品仕様

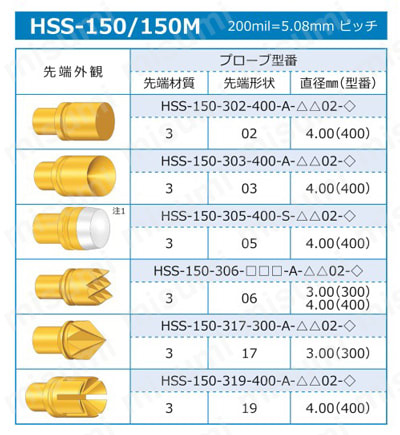

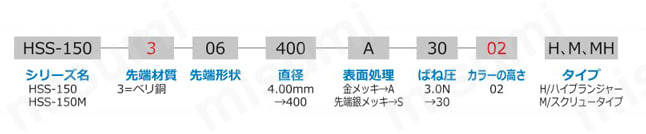

プローブ型番の見方

※赤字はこのシリーズ固定

注1：先端のメッキがシルバースタッド

メカニカルデータ HSS-150/150M共通

推奨ストローク	4.4mm H付/7.4mm
最大ストローク	5.5mm H付/8.5mm
ばね圧	3.0N 5.0N 10N（型番：99）
温度範囲	-100℃～+200℃

エレクトリカルデータ HSS-150/150M共通

電流（連続）	max50A
抵抗値	＜10mΩ

材質 HSS-150/150M共通

プランジャー	ベリ銅に金メッキまたはシルバースタッド
バレル	真ちゅうに銀メッキ
スプリング	ステンレススティールに金メッキ
ソケット	真ちゅうに金メッキ

カラーの高さと取り付け高さ HSS-150/150M共通

カラーの高さ	02/02M	02H/02MH
取り付け高さ（mm）（ソケット使用時）	10.8mm	13.8mm

ソケット穴径 HSS-150

for KS-150	in CEM1 and FR4 φ3.98-3.99mm

ソケット穴径 HSS-150M

for KS-150 30 M3	in CEM1 and FR4 φ3.99mm

型番リスト

表示件数:

型番	種類	プロープ先端形状	取付ピッチ(mm)	ストローク量（範囲）(mm)	許容電流(A)	スプリング圧［2/3ストローク］（範囲）(gf)	プランジャ外径(mm)	プランジャ材質	プランジャ表面処理	リセプタクル末端形状	リセプタクル最外径（範囲）(mm)	バレル/リセプタクル長さ（範囲）(mm)	ストローク量(mm)	スプリング圧［2/3ストローク］(gf)	プランジャ長さ L1(mm)	リセプタクル最外径 D(φ)	バレル・リセプタクル長さ L2(mm)	ばね圧(N)	抵抗値(mΩ)	プランジャ長さ（範囲）(mm)	バレル・リセプタクル外径(mm)	プランジャ外径(mm)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

HSS-150 302 400 A 5002	[片側プローブ] プレスインタイプ	フラット	5.08	3.0～4.5	50	300.1～	2.10～	[銅合金] ベリリウム銅	金メッキ	-	-	25.1～30.0	4.4	510.2	8.5	-	30	5.0	10	8.1～12	3.47	4.0	1個	2,731円( 3,004円 )	在庫品1日目当日出荷可能
HSS-150 306 300 A 5002	[片側プローブ] プレスインタイプ	[ワッフル] セレーテッド	5.08	3.0～4.5	50	300.1～	2.10～	[銅合金] ベリリウム銅	金メッキ	-	-	25.1～30.0	4.4	510.2	8.5	-	30	5.0	10	8.1～12	3.47	3.0	1個	2,514円( 2,765円 )	15日目
HSS-150 306 400 A 3002	[片側プローブ] プレスインタイプ	[ワッフル] セレーテッド	5.08	3.0～4.5	50	300.1～	2.10～	[銅合金] ベリリウム銅	金メッキ	-	-	25.1～30.0	4.4	306.1	8.5	-	30	3.0	10	8.1～12	3.47	4.0	1個	2,142円( 2,356円 )	在庫品1日目当日出荷可能
HSS-150 306 400 A 3002 M	[片側プローブ] スクリュータイプ	[ワッフル] セレーテッド	5.08	3.0～4.5	50	300.1～	2.10～	[銅合金] ベリリウム銅	金メッキ	-	-	30.1～	4.4	306.1	8.5	-	34.6	3.0	10	8.1～12	3.5	4.0	1個	3,502円( 3,852円 )	13日目
HSS-150 306 400 A 5002	[片側プローブ] プレスインタイプ	[ワッフル] セレーテッド	5.08	3.0～4.5	50	300.1～	2.10～	[銅合金] ベリリウム銅	金メッキ	-	-	25.1～30.0	4.4	510.2	8.5	-	30	5.0	10	8.1～12	3.47	4.0	1個	2,142円( 2,356円 )	12日目
HSS-150 317 300 A 5002	[片側プローブ] プレスインタイプ	六角星形	5.08	3.0～4.5	50	300.1～	2.10～	[銅合金] ベリリウム銅	金メッキ	-	-	25.1～30.0	4.4	510.2	8.5	-	30	5.0	10	8.1～12	3.47	3.0	1個	2,513円( 2,764円 )	3日目
KS-150 30	[リセプタクル] プレスインタイプ	-	-	-	-	-	-	-	-	半円筒	3.01～	30.1～	-	-	-	4.3	39.7	-	-	-	3.96	-	1個	629円( 692円 )	在庫品1日目当日出荷可能
KS-150 30 M3	[リセプタクル] スクリュータイプ	-	-	-	-	-	-	-	-	半円筒	3.01～	30.1～	-	-	-	4.3	42.7	-	-	-	3.96	-	1個	864円( 950円 )	在庫品1日目当日出荷可能
KS-150 M3 M3	[リセプタクル] スクリュータイプ	-	-	-	-	-	-	-	-	おねじ	3.01～	30.1～	-	-	-	4.3	44	-	-	-	3.96	-	1個	1,113円( 1,224円 )	16日目

詳細情報

基本情報

基本情報

【特長】
・パワーエレクトロニクス検査にて最適
・max50A対応可能で、先端形状のバリエーションも豊富
・高電流でありながら細いボディを実現

(i)ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
