真空ポンプ対応ユニット VQP（真空スイッチ付）
- 通常価格(税別)
- 27,486円
- 税込価格
- 30,235円
・大流量の制御に最適な真空ユニット。・真空スイッチ仕様（□31mm幅 2点出力...
型番
未確定13件の候補があります。
Loading...
商品情報

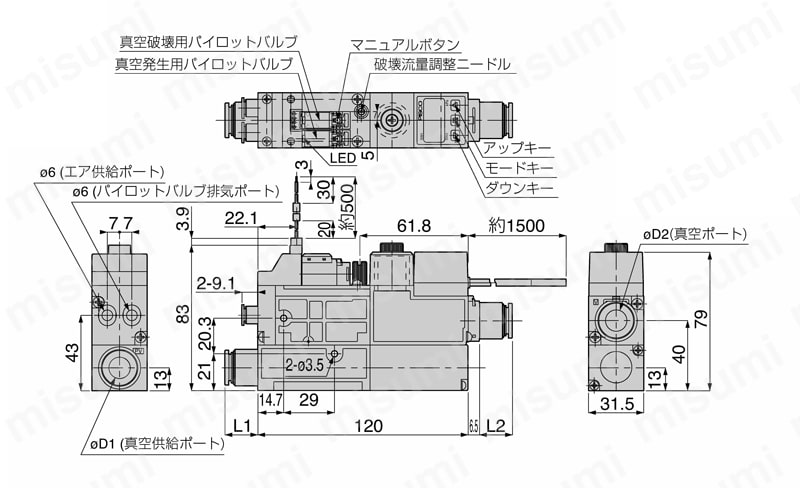

外形図
製品仕様

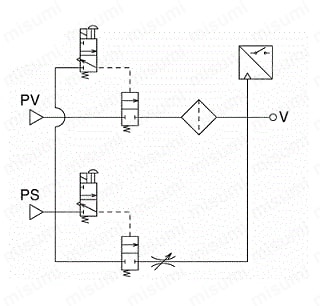

回路図
| 使用流体 | 空気 |
|---|---|
| 使用圧力範囲 | 0.3～0.7MPa |
| 使用温度範囲 | 5～50℃ |
| 使用真空圧力範囲 | -100～0kPa |

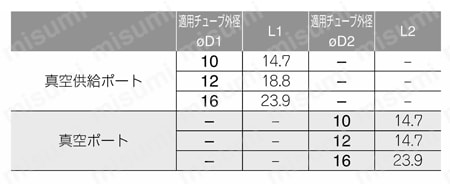

規格表
選定サポート情報

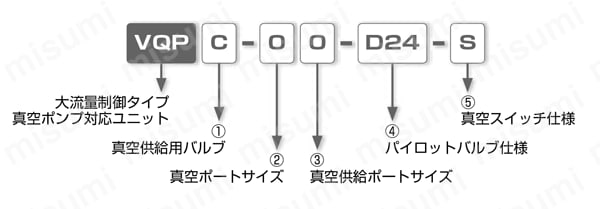

注文例
型番リスト
- 表示件数:
| 型番 |
切換の種類 |
電圧 |
真空ポート |
真空供給ポート | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
2位置ノーマルクローズ
|
AC100V
|
φ10(ワンタッチ継手)
|
φ10(ワンタッチ継手)
| 1個 | 27,486円(
30,235円
) | 8日目 | |
2位置ノーマルクローズ
|
DC24V
|
φ10(ワンタッチ継手)
|
φ10(ワンタッチ継手)
| 1個 | 27,486円(
30,235円
) | 8日目 | |
2位置ノーマルクローズ
|
DC24V
|
φ10(ワンタッチ継手)
|
φ12(ワンタッチ継手)
| 1個 | 27,486円(
30,235円
) | 8日目 | |
2位置ノーマルクローズ
|
AC100V
|
φ10(ワンタッチ継手)
|
φ16(ワンタッチ継手)
| 1個 | 27,486円(
30,235円
) | 14日目 | |
2位置ノーマルクローズ
|
AC100V
|
φ12(ワンタッチ継手)
|
φ12(ワンタッチ継手)
| 1個 | 27,486円(
30,235円
) | 8日目 | |
2位置ノーマルクローズ
|
DC24V
|
φ12(ワンタッチ継手)
|
φ12(ワンタッチ継手)
| 1個 | 27,486円(
30,235円
) | 8日目 | |
2位置ノーマルクローズ
|
DC24V
|
φ12(ワンタッチ継手)
|
φ16(ワンタッチ継手)
| 1個 | 27,486円(
30,235円
) | 14日目 | |
2位置ノーマルクローズ
|
AC100V
|
φ16(ワンタッチ継手)
|
φ16(ワンタッチ継手)
| 1個 | 27,486円(
30,235円
) | 8日目 | |
2位置ノーマルクローズ
|
DC24V
|
φ16(ワンタッチ継手)
|
φ16(ワンタッチ継手)
| 1個 | 27,486円(
30,235円
) | 8日目 | |
2位置ノーマルオープン
|
DC24V
|
φ10(ワンタッチ継手)
|
φ10(ワンタッチ継手)
| 1個 | 27,486円(
30,235円
) | 8日目 | |
2位置ノーマルオープン
|
DC24V
|
φ12(ワンタッチ継手)
|
φ12(ワンタッチ継手)
| 1個 | 27,486円(
30,235円
) | 8日目 | |
2位置ノーマルオープン
|
DC24V
|
φ12(ワンタッチ継手)
|
φ16(ワンタッチ継手)
| 1個 | 27,486円(
30,235円
) | 8日目 | |
2位置ノーマルオープン
|
DC24V
|
φ16(ワンタッチ継手)
|
φ16(ワンタッチ継手)
| 1個 | 27,486円(
30,235円
) | 14日目 |
Loading...
詳細情報
基本情報
・大流量の制御に最適な真空ユニット。
・真空スイッチ仕様（□31mm幅 2点出力真空スイッチ）。
【特長】
・大流量の制御に最適な31.5mm幅の真空ポンプ対応ユニット。
・真空供給用バルブタイプは、ノーマルクローズとノーマルオープンを用意。
・圧力センサは、□31mmで大型LED表示による高視認性を実現。
・様々なニーズに対応すべく、豊富なバリエーションを揃えております。
(i)ご注意
- 真空スイッチ無し仕様は下記リンクから参照いただけます。
⇒真空スイッチ無し仕様 - カタログの注文形式は真空スイッチ仕様の記号がSとなっていますがNWとなります。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
