ZFシリーズ架台用アルミ構造材ピラー

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

ZFシリーズの架台用アルミ構造材。架台専用に開発した剛接合アルミ構造材は鉄溶接...

詳細情報を確認する

材質：

A6N01SS-T5/アルマイト表面処理

型番

未確定4件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

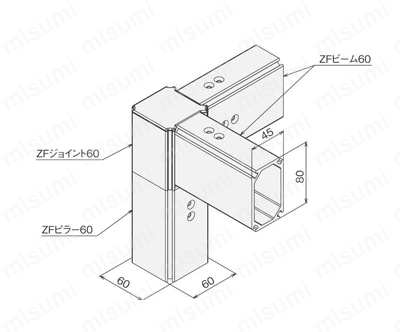

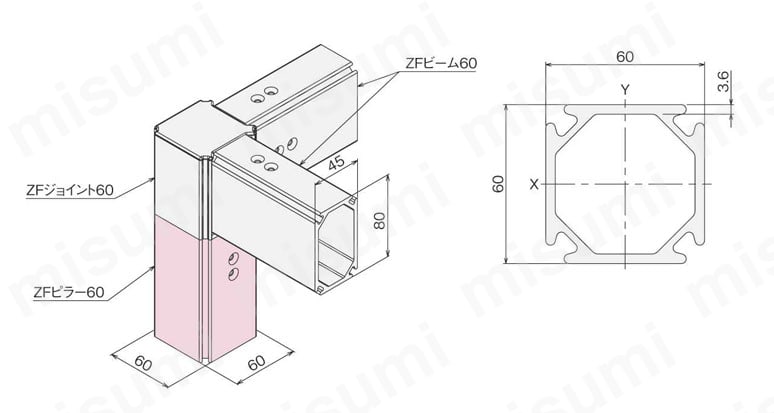

外形図

SFピラー60

SFピラー80

製品仕様

型番	有効長さ（mm）	材質	環境	抵抗値	断面2次モーメント	断面係数	単位質量（kg/m）
ZFF-602 （ZFピラー60定尺）	l=4,000	A6N01SS-T5 アルマイト表面処理	RoHS10対応品	10^9～10Ω （帯電防止レベル）	lx=42.09×10⁴mm⁴ ly=42.09×10⁴mm⁴	Zx=14.03×10³mm³ Zy=14.03×10³mm³	2.43
ZFF-604 （ZFピラー60）	l=50～4,000				lx=42.09×10⁴mm⁴ ly=42.09×10⁴mm⁴	Zx=14.03×10³mm³ Zy=14.03×10³mm³	2.43
ZFF-802 （ZFピラー80定尺）	l=4,000				lx=130.19×10⁴mm⁴ ly=130.19×10⁴mm⁴	Zx=32.55×10³mm³ Zy=32.55×10³mm³	4.00
ZFF-804 （ZFピラー80）	l=50～4,000				lx=130.19×10⁴mm⁴ ly=130.19×10⁴mm⁴	Zx=32.55×10³mm³ Zy=32.55×10³mm³	4.00

使用例

ZFジョイント取付方法

ピラーとビームの形状が異なるため、ピラー（ジョイント）とビームに段差が生じます。
ジョイントの取付にはフレームの皿穴加工が必要です。

SFピラー60

SFピラー80

型番リスト

表示件数:

型番	シリーズ	長さ(mm)	長さ【カット品】(mm)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

ZFF-602	60シリーズ	4000	-	1個	13,161円( 14,477円 )	5日目
ZFF-604/L[50-4000/0.1]	60シリーズ	-	50 ～ 4000	1個	-( - )	5日目
ZFF-802	80シリーズ	4000	-	1個	21,672円( 23,839円 )	5日目
ZFF-804/L[50-4000/0.1]	80シリーズ	-	50 ～ 4000	1個	-( - )	5日目

詳細情報

基本情報

基本情報

ZFシリーズの架台用アルミ構造材。
架台専用に開発した剛接合アルミ構造材は鉄溶接と同等の強さを発揮。
【特長】
・架台用として開発された各種部品は、剛性、精度を向上させ、さらに軽量化による資源削減、組立工数削減を実現します。
・剛性向上のみならず、従来アルミフレームにあったケガキ、ナット挿入作業の工数をゼロにします。
・部品の機械加工精度で位置が決められるので、時間のかかる位置決め作業がなく、さらにフレームが荷重によってズレることもありません。
・剛接合であるジョイントは、構造解析との差異を少なくし、設計時の信頼性を向上させます。
・剛性の面で重要な節点の回転剛性も従来品から飛躍的に向上。鉄溶接と同等の剛性を示します。

カタログ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品 ZFシリーズ架台用アルミ構造材ピラー	ZFシリーズ架台用アルミ構造材ビーム	ZFシリーズ架台用アルミ構造材 2方ジョイント M	ZFシリーズ架台用アルミ構造材 3方ジョイント 60・80Mキット	ZFシリーズ架台用アルミ構造材 3方ジョイント L	ZFシリーズ架台用アルミ構造材 2方ジョイント U	ZFシリーズ架台用アルミ構造材 2方ジョイント L	ZFシリーズ架台用アルミ構造材 3方ジョイント U	ZFシリーズ架台用アルミ構造材コーナージョイント V	ZF-SFシリーズ架台用アルミ構造材アダプタビーム	ZF-SFシリーズ架台用アルミ構造材アダプタピラー	ZFシリーズ架台用アルミ構造材 TスロットSS W	ZFシリーズ架台用アルミ構造材コーナージョイント H
メーカー	ＳＵＳ	ＳＵＳ	ＳＵＳ	ＳＵＳ	ＳＵＳ	ＳＵＳ	ＳＵＳ	ＳＵＳ	ＳＵＳ	ＳＵＳ	ＳＵＳ	ＳＵＳ	ＳＵＳ
通常価格	-	-	5,479円～	8,028円～	6,959円～	5,367円～	5,194円～	7,156円～	891円～	1,920円～	1,852円～	727円	1,122円～
通常出荷日	5日目	5日目	5日目	5日目	5日目	5日目	5日目	5日目	5日目	5日目	5日目	5日目	5日目
材質	A6N01SS-T5/アルマイト表面処理	A6N01SS-T5/アルマイト表面処理	アルミ押出材（本体）/鉄（ボルト）	アルミ押出材（本体）/鉄（ボルト）	アルミ押出材（本体）/鉄（ボルト）	-	アルミ押出材（本体）/鉄（ボルト）	-	アルミダイカスト（ＡＤＣ12）/鉄（ボルト）	アルミ押出材（本体）/鉄（ボルト）	アルミ押出材（本体）/鉄（ボルト）	アルミ押出材（本体）/鉄（ナット・ボルト）	アルミダイカスト（ＡＤＣ12）/鉄（ボルト）
