インラインフィーダ CS-1/CS-2
- 通常価格(税別)
- 32,152円 ～ 43,919円
- 税込価格
- 35,367円 ～ 48,311円
【特長】・水平に配置したマグネットと、グラスファイバー製の板ばねの採用により常...
-
- 方式：
- 継ぎばね方式
-
- 適用コントローラ：
- MFC-N3F
型番
未確定4件の候補があります。
Loading...
商品情報

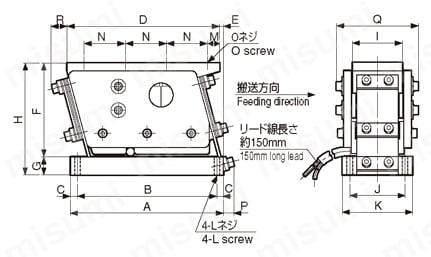

外形図
製品仕様
| - | CS-1 | CS-2 | ||
|---|---|---|---|---|
| ばね角度（θ°） | 15 | |||
| 入力電圧AC（V） | 100 | 200 | 100 | 200 |
| 許容電流（mA） | 160 | 90 | 600 | 280 |
| 入力周波数（Hz） | 50又は60 | |||
| 振動機質量（kg） | 3.8 | 10.0 | ||
| 駆動波形 | 全波 | |||
| 塗装色 | 本体ベース:日塗工S2-1034 サイドプレート（カバー）:日塗工S3-309 | |||
| 適用コントローラ | MFC-S3B | |||
シュートの許容寸法及び質量
| - | CS-1 | CS-2 |
|---|---|---|
| 全長（mm） | 300 | 500 |
| 幅（mm） | 45 | 60 |
| 厚（mm） | 15～20 | 15～20 |
| 質量（kg） | 1 | 2 |

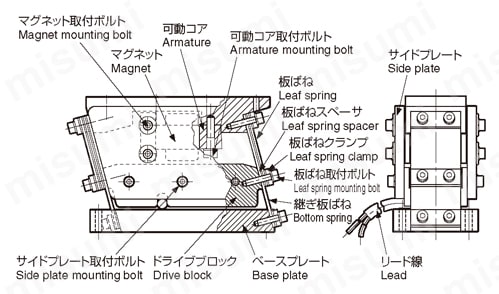

構造と部品名称

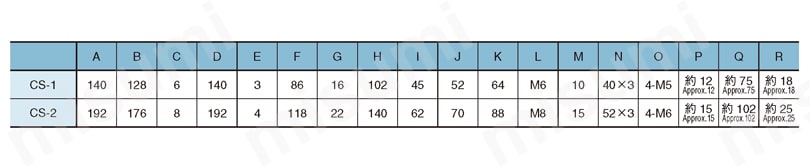

規格表
型番リスト
- 表示件数:
| 型番 |
シュート全長MAX(mm) |
シュート質量MAX(kg) |
シュート幅MAX(mm) |
入力電圧（AC）(V) |
入力周波数(Hz) | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
300
|
1
|
45
|
100
|
60
| 1個 | 32,152円(
35,367円
) | 4日目 | |
300
|
1
|
45
|
200
|
60
| 1個 | 32,152円(
35,367円
) | 4日目 | |
500
|
2
|
60
|
100
|
60
| 1個 | 43,919円(
48,311円
) | 4日目 | |
500
|
2
|
60
|
200
|
60
| 1個 | 43,919円(
48,311円
) | 4日目 |
Loading...
詳細情報
基本情報
【特長】
・水平に配置したマグネットと、グラスファイバー製の板ばねの採用により常に安定した各種類のワーク搬送が可能。
・駆動部と取付架台の間に継ぎばねを介して固定するので、架台への反力が軽減されます。
・特に、薄物ワークに最適です。
・架台へはゴム脚を介して取り付けますので、反力は非常に少なく、高速でワークを大量に搬送する場合に有効な振動を発生します。
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
