岐阜産研工業（ウカイ）

岐阜産研工業（ウカイ）

ステンレス製キャスター 固定（回転ストッパ付）KABZtype サイズ130mm

ステンレス製キャスター 固定（回転ストッパ付）KABZtype サイズ130mm

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
7,545円
税込価格
8,300円

【特長】軽中荷重用のキャスターです。【最大荷重(daN)】300【金具材質】S...

詳細情報を確認する

  • 種類：
    キャスタ
  • キャスタタイプ：
    プレート式固定 / 関連部品
  • 金具材質：
    SUS304
  • 荷重範囲(daN)：
    220.01～320.00
  • サイズA　または　タイヤ外径A(φ)：
    130
  • ストッパ：
    回転ストッパ付
  • 取付穴ピッチ 長手方向(mm)：
    100
  • 取付穴ピッチ 短手方向(mm)：
    56
  • 最大荷重(daN)：
    300
  • 荷重区分：
    軽中荷重
  • トッププレート F1(mm)：
    137
  • トッププレート F2(mm)：
    93
  • 金具仕様：
    金具のみ車輪なし

型番

未確定2件の候補があります。

  • CADデータ未対応

Loading...

商品情報

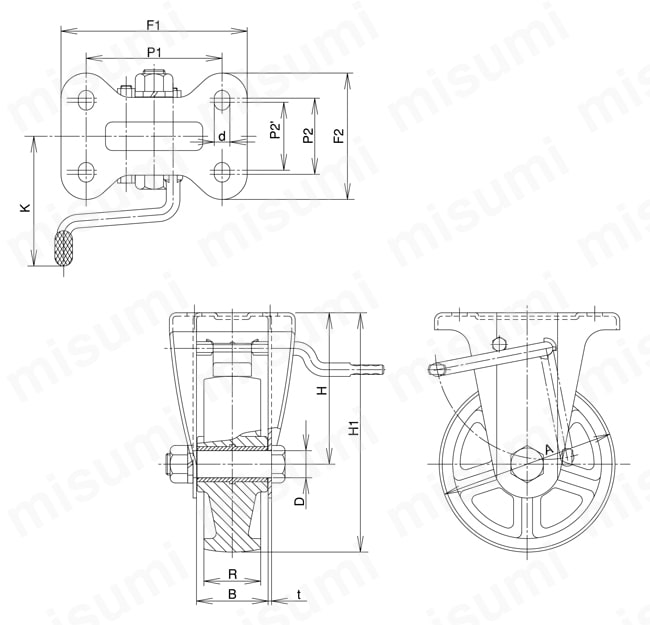

外形図

ステンレス製キャスター 固定 （回転ストッパ付） KABZtype サイズ130mm (金具のみ車輪なし) 外形図

規格表

型番ペダル
仕様		最大荷重金具
高さ
H		フォーク
幅
B		金具
板厚
t		シャフト
径
D		トップ
プレート
F1/F2		取付穴
ピッチ
P1/（P2）（P2'）		取付穴
径
d		ペダル
ロッド
K		自重
（g）
（daN）（kgf）
KABZ-130右300306.0112532.520137/93※100/56（50）11112990
KABZL-130左

※金具にはシャフト・セットが付属します。

※長穴になります。
KABZ金具のストッパーは、車輪の回転を止めるストッパーです。

  • 金具は、板バネを除き、オールステンレス製（SUS304[18-8 STAINLESS]）です。
    板バネは、耐腐食性の大幅向上する為に、バネ用ステンレス鋼板を用い、表面を黄土色にしております。

型番リスト

表示件数:
  1. 1
型番
ｽﾄｯﾊﾟｰﾍﾟﾀﾞﾙ仕様
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
右

1個

7,545円( 8,300円 )

5日目

左

1個

7,545円( 8,300円 )

5日目

  1. 1

Loading...

詳細情報

基本情報

【特長】軽中荷重用のキャスターです。【最大荷重(daN)】300【金具材質】SUS304

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
