東邦大信

リンク式パワーベース軽荷重 TBL-N型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 63,650円

税込単価: 70,015円

【特長】・平行リンク機構内蔵タイプ。・分解不要でホース交換が可能。・近接スイッ...

種類：

昇降
ローラ：

なし
ストローク/上昇距離(mm)：

30

(i)ご注意

メーカーのカタログ定価改定により、19年9月1日から一部商品の価格が変更となります。
価格改定がある商品は19年9月1日よりWOS（弊社WEB見積・注文ページ）にメッセージを掲載いたしますのでご確認ください。

型番

TBL-800N 解除

CADデータ未対応

My部品表保存

数量：
価格を確認

指定中の仕様・寸法情報

商品情報
型番リスト
詳細情報
カタログ

商品情報

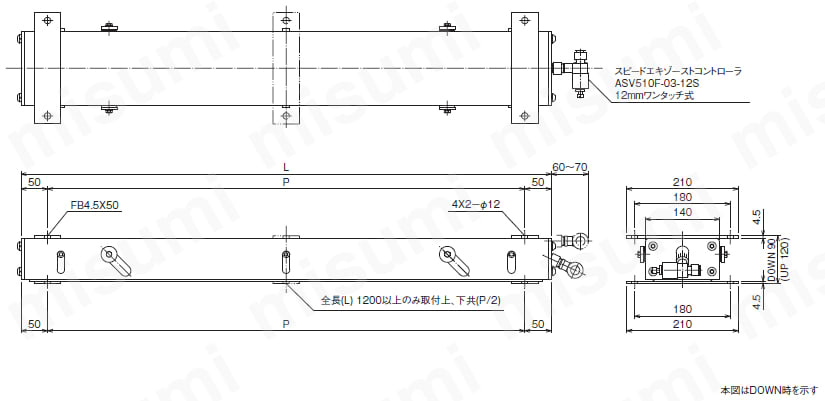

外形図

注）TBL-1200N以上でじか置き以外の取付は両端と中央下部もお受け下さい。

製品仕様

仕様		型式
仕様		TBL-400N	TBL-500N	TBL-600N	TBL-700N	TBL-800N	TBL-900N	TBL-1000N	TBL-1100N
全長（L）		400	500	600	700	800	900	1000	1100
取付ピッチ（P）		300	400	500	600	700	800	900	1000
荷重（kgf）	内圧0.5MPa	80	120	160	200	240	280	320	360
荷重（kgf）	内圧0.7MPa	112	168	224	280	336	392	448	504
空気消費量（NL）		3.0	3.75	4.5	5.25	6.0	6.75	7.5	8.25
目安自重（kg）		11.0	12.5	13.5	15.0	16.0	17.5	19.0	20.0

仕様		型式
仕様		TBL-1200N	TBL-1300N	TBL-1400N	TBL-1500N	TBL-1600N	TBL-1800N	TBL-2000N
全長（L）		1200	1300	1400	1500	1600	1800	2000
取付ピッチ（P）		1100	1200	1300	1400	1500	1700	1900
荷重（kgf）	内圧0.5MPa	400	440	480	520	560	640	720
荷重（kgf）	内圧0.7MPa	560	616	672	728	784	890	1000
空気消費量（NL）		9.0	9.75	10.5	11.25	12.0	13.5	15.0
目安自重（kg）		21.1	23.0	24.0	25.0	26.0	28.0	30.0

型番リスト

表示件数:

型番	最大許容荷重(kgf)	全長(mm)	荷重(内圧0.5MPa)/許容積載質量(kgf)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

TBL-800N

1個

63,650円( 70,015円 )

19日目

詳細情報

基本情報

基本情報

【特長】
・平行リンク機構内蔵タイプ。
・分解不要でホース交換が可能。
・近接スイッチ取付け可能。

(i)ご注意

メーカーのカタログ定価改定により、19年9月1日から一部商品の価格が変更となります。
価格改定がある商品は19年9月1日よりWOS（弊社WEB見積・注文ページ）にメッセージを掲載いたしますのでご確認ください。

カタログ

商品TOP

類似品

この商品に近い類似品がありませんでした。

閉じる

TBL-800Nで型番確定

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

リンク式パワーベース軽荷重 TBL-N型の型番TBL-800Nのページです。
型番TBL-800Nに関する仕様情報を記載しております。
