ＥＤＷＡＲＤＳ

ＥＤＷＡＲＤＳ

スクロールポンプ

スクロールポンプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
852,996円 ～ 1,018,753円  特別価格
税込価格
938,296円 ～ 1,120,628円  特別価格

【特長】・クラス最高の真空到達及び排気速度を実現しました・52dB（A）未満の...

詳細情報を確認する

  • 到達真空圧力（絶対圧力）(Pa×10　４乗)(Pa)：
    ～1
  • 電源：
    DC
  • 電圧(V)：
    100 / 200
  • 吸気口径：
    NW25
  • 騒音値(dB)：
    52
  • 寸法(mm)：
    432×265×302.3

(i)ご注意

  • 電源ケーブルは付属していません。

型番

未確定3件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

スクロールポンプ 外形図

全nXDSタイプの物理サイズは同じです。
寸法はミリ単位（インチ単位）
A.（4x）9mm幅スロット
B.（4x）ゴム足

製品仕様

技術データ

 単位nXDS6inXDS10inXDS20i
真空データ
排気速度m3/h（cfm）6.2（3.6）11.4（6.7）22.0（13.0）
到達真空（1）Pa（Torr）2（0.015）0.7（0.005）3（0.022）
ガス バラスト使用時の到達真空Pa（Torr）5（0.038）4（0.03）6（0.045）
耐水蒸気性Pa（Torr）3,500（26）2,000（15）
許容水蒸気圧gh-1110145220
最大連続インレット圧力（2）Pa a（Torr a）20,000（150）5,000（38）
最大ガス バラスト/パージ圧力barゲージ（psig）0.5（7）
モータデータ
供給電圧V100-127/200-240 （+/-10%）
供給周波数Hz50/60
公称回転速度rpm1,800
最小スタンバイ回転速度rpm1,200
速度制御精度%1
消費電力（到達時）W260280260
モータ電力W660
電源コネクタ-IEC EN60320 C13
推奨ヒューズ、230V（115V）A10（13）
物理データ
重量kg（lb）26.2（58）25.8（57）25.6（56）
インレット接続-NW25
排気接続-NW25
騒音レベルdB（A）52
騒音レベル（防音カバー使用時）dB（A）47
振動（インレットフランジ部）mms-1（rms）＜4.5
リーク量Pa L/s＜1×10-4
動作温度範囲℃（°F）10～40（50～104）

（1）全圧として測定
（2）これらのポンプは大気圧からポンプダウンするよう設計されていますが、入口圧力が指定よりも高い場合の長期運転はベアリングの寿命を短くします。

性質性能情報・試験情報

性能

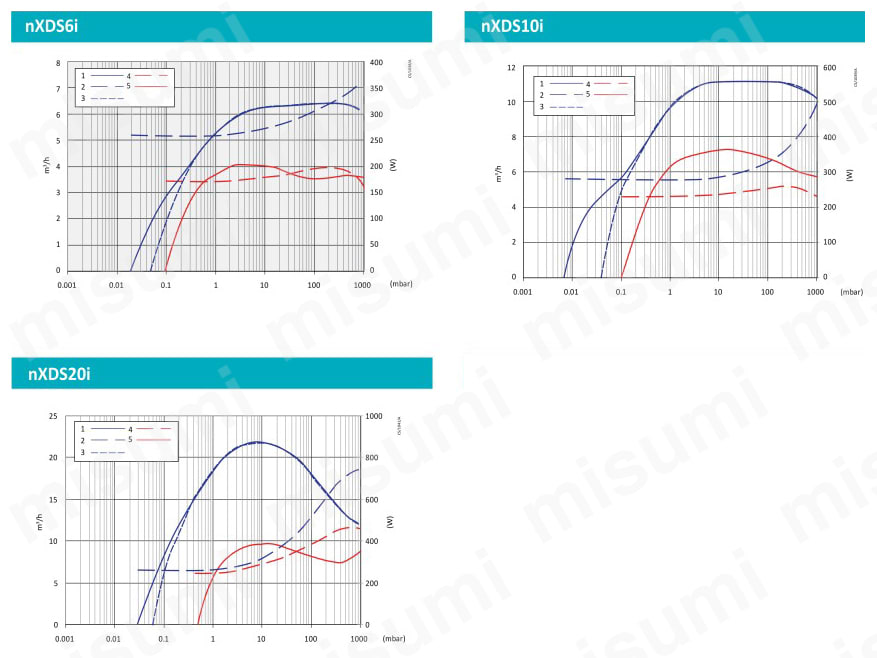

スクロールポンプ 性能図

1.通常排気速度
2.通常フルパワー
3.通常GB速度
4.最小スタンバイ電力
5.最小スタンバイ速度

型番リスト

表示件数:
  1. 1
型番
吸込流量（50Hz時）(l/min)
吸込流量（60Hz時）(l/min)
到達圧力(Pa)
トラスココード
本体重量(kg)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
103
103
2
792-7096
26.2
10

1個

888,782円( 977,660円 )

39日目

190
190
0.7
792-7100
25.8
10

1個

852,996円( 938,296円 )

1日目

367
367
3
792-7126
26.6
10

1個

1,018,753円

974,742円

( 1,072,216円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・クラス最高の真空到達及び排気速度を実現しました
・52dB（A）未満の静音性です
・最長5年の整備間隔により所有コストを低減します
・ユーザーによるチップシールの交換が可能です
【用途】
・分析装置、半導体装置、各種実験装置

(i)ご注意

  • 電源ケーブルは付属していません。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
