三和コンベア

三和コンベア

フリーサイズスクリュー羽根SUS304タイプ

フリーサイズスクリュー羽根SUS304タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

【特長】・長さを1mm単位で設定可能なフリーサイズのスクリュー羽根です。・羽根...

詳細情報を確認する

  • 材質：
    SUS304

(i)ご注意

  • 【出荷時寸法のご注意】
    運送中の振動等による縮代を考慮し、羽根形状にもよりますが、最低30ｍｍ以上の余裕をもって出荷いたします。
  • ミスミでは追加工・特注などには対応しておりません。

型番

未確定77件の候補があります。

  • CADデータ未対応

Loading...

商品情報

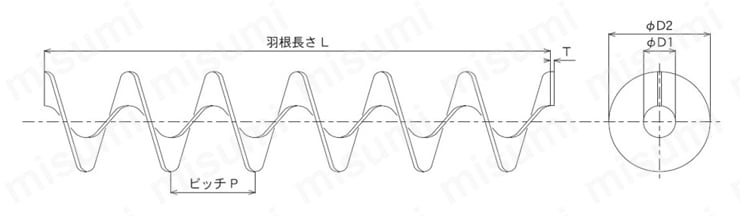

外形図

フリーサイズスクリュー羽根SUS304タイプ 外形図

規格表

板厚外径（φ）ピッチ（mm）内径（φ）羽長さ（mm）
371～23050～23034～114.3150～1500
4171～310120～31060.5～114.3360～1500
5281～350200～35089.1～114.3600～1500
[ ! ]本製品は外径が指定式、内径・ピッチ・板厚が選択式です。
[ ! ]内径・ピッチ・板厚は選択できる組み合わせが限られています。詳細は絞り込み条件よりご確認ください。

製品仕様

  • 羽根製作専用機で加工されており、羽根は1ピッチ毎に溶接継ぎになっております。

選定サポート情報

型式例
材質 板厚（T） 外径（D2φ） ピッチ（P） 内径（D1φ） 羽長さ（L） 巻き方向
SUS304-T4-240-P165-76.3-L700-R

注意・禁止事項

  • スクリュー羽根は衝撃などにより寸法が三和コンベア寸法検査時と変わることがあります。
  • ミスミでは追加工・特注などには対応しておりません。

型番リスト

表示件数:
  1. 1
  2. 2
  3. 次へ
型番
板厚(mm)
ピッチ(mm)
内径(φ)
外径(φ)
巻方向
羽長さ(mm)
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
3
50
34
71 ～ 80
右巻き / 左巻き
150 ～ 1500

1個

-( - )

12日目

3
60
34 ～ 42.7
71 ～ 90
右巻き / 左巻き
180 ～ 1500

1個

-( - )

12日目

3
70
34 ～ 48.6
71 ～ 100
右巻き / 左巻き
210 ～ 1500

1個

-( - )

12日目

3
80
34 ～ 60.5
71 ～ 110
右巻き / 左巻き
240 ～ 1500

1個

-( - )

12日目

3
90
34 ～ 60.5
81 ～ 120
右巻き / 左巻き
270 ～ 1500

1個

-( - )

12日目

3
100
34 ～ 76.3
91 ～ 130
右巻き / 左巻き
300 ～ 1500

1個

-( - )

12日目

3
110
42.7 ～ 76.3
101 ～ 140
右巻き / 左巻き
330 ～ 1500

1個

-( - )

12日目

3
120
42.7 ～ 101.6
111 ～ 180
右巻き / 左巻き
360 ～ 1500

1個

-( - )

12日目

3
85
42.7 ～ 76.3
121 ～ 130
右巻き / 左巻き
255 ～ 1500

1個

-( - )

12日目

3
115
42.7 ～ 89.1
121 ～ 160
右巻き / 左巻き
345 ～ 1500

1個

-( - )

12日目

3
130
42.7 ～ 101.6
121 ～ 190
右巻き / 左巻き
390 ～ 1500

1個

-( - )

12日目

3
95
48.6 ～ 76.3
131 ～ 140
右巻き / 左巻き
285 ～ 1500

1個

-( - )

12日目

3
125
48.6 ～ 89.1
131 ～ 170
右巻き / 左巻き
375 ～ 1500

1個

-( - )

12日目

3
140
48.6 ～ 114.3
131 ～ 200
右巻き / 左巻き
420 ～ 1500

1個

-( - )

12日目

3
105
48.6 ～ 76.3
141 ～ 150
右巻き / 左巻き
315 ～ 1500

1個

-( - )

12日目

3
135
48.6 ～ 76.3
141 ～ 150
右巻き / 左巻き
405 ～ 1500

1個

-( - )

12日目

3
150
48.6 ～ 114.3
141 ～ 210
右巻き / 左巻き
450 ～ 1500

1個

-( - )

12日目

3
145
60.5 ～ 89.1
151 ～ 160
右巻き / 左巻き
435 ～ 1500

1個

-( - )

12日目

3
160
60.5 ～ 114.3
151 ～ 220
右巻き / 左巻き
480 ～ 1500

1個

-( - )

12日目

3
155
60.5 ～ 114.3
161 ～ 170
右巻き / 左巻き
465 ～ 1500

1個

-( - )

12日目

3
170
60.5 ～ 114.3
161 ～ 210
右巻き / 左巻き
510 ～ 1500

1個

-( - )

12日目

3
180
76.3 ～ 114.3
171 ～ 230
右巻き / 左巻き
540 ～ 1500

1個

-( - )

12日目

3
190
76.3 ～ 114.3
181 ～ 210
右巻き / 左巻き
570 ～ 1500

1個

-( - )

12日目

3
200
89.1 ～ 114.3
191 ～ 220
右巻き / 左巻き
600 ～ 1500

1個

-( - )

12日目

3
210
101.6 ～ 114.3
201 ～ 210
右巻き / 左巻き
630 ～ 1500

1個

-( - )

12日目

3
220
101.6 ～ 114.3
211 ～ 220
右巻き / 左巻き
660 ～ 1500

1個

-( - )

12日目

3
205
114.3
221 ～ 230
右巻き / 左巻き
615 ～ 1500

1個

-( - )

12日目

3
230
114.3
221 ～ 230
右巻き / 左巻き
690 ～ 1500

1個

-( - )

12日目

4
120
60.5
171 ～ 180
右巻き / 左巻き
360 ～ 1500

1個

-( - )

12日目

4
140
60.5 ～ 76.3
171 ～ 200
右巻き / 左巻き
420 ～ 1500

1個

-( - )

12日目

4
160
60.5 ～ 89.1
171 ～ 220
右巻き / 左巻き
480 ～ 1500

1個

-( - )

12日目

4
180
60.5 ～ 101.6
171 ～ 230
右巻き / 左巻き
540 ～ 1500

1個

-( - )

12日目

4
130
60.5
181 ～ 190
右巻き / 左巻き
390 ～ 1500

1個

-( - )

12日目

4
150
60.5 ～ 89.1
181 ～ 210
右巻き / 左巻き
450 ～ 1500

1個

-( - )

12日目

4
170
60.5 ～ 89.1
181 ～ 210
右巻き / 左巻き
510 ～ 1500

1個

-( - )

12日目

4
190
60.5 ～ 114.3
181 ～ 280
右巻き / 左巻き
570 ～ 1500

1個

-( - )

12日目

4
200
76.3 ～ 114.3
191 ～ 290
右巻き / 左巻き
600 ～ 1500

1個

-( - )

12日目

4
210
76.3 ～ 114.3
201 ～ 300
右巻き / 左巻き
630 ～ 1500

1個

-( - )

12日目

4
220
76.3 ～ 114.3
211 ～ 310
右巻き / 左巻き
660 ～ 1500

1個

-( - )

12日目

4
155
76.3 ～ 101.6
221 ～ 230
右巻き / 左巻き
465 ～ 1500

1個

-( - )

12日目

4
205
76.3 ～ 101.6
221 ～ 230
右巻き / 左巻き
615 ～ 1500

1個

-( - )

12日目

4
230
76.3 ～ 114.3
221 ～ 290
右巻き / 左巻き
690 ～ 1500

1個

-( - )

12日目

4
165
76.3 ～ 114.3
231 ～ 240
右巻き / 左巻き
495 ～ 1500

1個

-( - )

12日目

4
215
76.3 ～ 114.3
231 ～ 240
右巻き / 左巻き
645 ～ 1500

1個

-( - )

12日目

4
240
76.3 ～ 114.3
231 ～ 300
右巻き / 左巻き
720 ～ 1500

1個

-( - )

12日目

4
175
89.1 ～ 114.3
241 ～ 250
右巻き / 左巻き
525 ～ 1500

1個

-( - )

12日目

4
225
89.1 ～ 114.3
241 ～ 250
右巻き / 左巻き
675 ～ 1500

1個

-( - )

12日目

4
250
89.1 ～ 114.3
241 ～ 310
右巻き / 左巻き
750 ～ 1500

1個

-( - )

12日目

4
185
89.1 ～ 114.3
251 ～ 260
右巻き / 左巻き
555 ～ 1500

1個

-( - )

12日目

4
235
89.1 ～ 114.3
251 ～ 260
右巻き / 左巻き
705 ～ 1500

1個

-( - )

12日目

4
260
89.1 ～ 114.3
251 ～ 290
右巻き / 左巻き
780 ～ 1500

1個

-( - )

12日目

4
195
89.1 ～ 114.3
261 ～ 270
右巻き / 左巻き
585 ～ 1500

1個

-( - )

12日目

4
245
89.1 ～ 114.3
261 ～ 270
右巻き / 左巻き
735 ～ 1500

1個

-( - )

12日目

4
270
89.1 ～ 114.3
261 ～ 300
右巻き / 左巻き
810 ～ 1500

1個

-( - )

12日目

4
280
89.1 ～ 114.3
271 ～ 310
右巻き / 左巻き
840 ～ 1500

1個

-( - )

12日目

4
290
101.6 ～ 114.3
281 ～ 290
右巻き / 左巻き
870 ～ 1500

1個

-( - )

12日目

4
300
101.6 ～ 114.3
291 ～ 300
右巻き / 左巻き
900 ～ 1500

1個

-( - )

12日目

4
310
114.3
301 ～ 310
右巻き / 左巻き
930 ～ 1500

1個

-( - )

12日目

5
200
89.1
281 ～ 290
右巻き / 左巻き
600 ～ 1500

1個

-( - )

12日目

5
230
89.1 ～ 114.3
281 ～ 320
右巻き / 左巻き
690 ～ 1500

1個

-( - )

12日目

  1. 1
  2. 2
  3. 次へ

Loading...

詳細情報

基本情報

【特長】
・長さを1mm単位で設定可能なフリーサイズのスクリュー羽根です。
・羽根の材質にSUS304を使用。連続巻き加工のため、円滑な輸送を実現します。
・右巻き、左巻き両方に対応しています。

(i)ご注意

  • 【出荷時寸法のご注意】
    運送中の振動等による縮代を考慮し、羽根形状にもよりますが、最低30ｍｍ以上の余裕をもって出荷いたします。
  • ミスミでは追加工・特注などには対応しておりません。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
