ＳＵＮＣＯ

ＳＵＮＣＯ

POP HBボルト（金属用）【1～500個入り】

POP HBボルト（金属用）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(1件)
通常価格(税別)
81円 ～ 27,745円
税込価格
89円 ～ 30,520円

エアー式のハンドツールのボルト。【特長】・ボルトが簡単に取付けられる。・樹脂母...

詳細情報を確認する

(i)ご注意

  • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定4件の候補があります。

  • CADデータ未対応

Loading...

表示件数:
  1. 1
型番
表面処理（詳細）
長さ(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[三価クロメート] 三価ホワイト
25
10

1パック

500個入り

27,745円( 30,520円 )

10日目

[三価クロメート] 三価ホワイト
50
10

1個

90円( 99円 )

1日目

なし
25
10

1個

81円( 89円 )

1日目

なし
50
10

1パック

500個入り

27,615円( 30,377円 )

7日目

  1. 1

Loading...

詳細情報

基本情報

エアー式のハンドツールのボルト。
【特長】
・ボルトが簡単に取付けられる。
・樹脂母材へはインサートボルトが不要になり、片側カシメが作業でボルトが取付け可能。
・金属材へはボルト溶接が不要になり、片側カシメ作業でボルトが取付け可能。
・軟材質母材（ABS、PP）でもソフトに締結可能。
・材質：スチール。
・表面処理：三価クロメート、三価ホワイト。
【用途】
・0.5mm以上の薄板に取付け可能。

(i)ご注意

  • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

商品情報

POP HBボルト（金属用）の仕様

POP HBボルト（金属用）の外観

POP HBボルト（金属用）の外観

※商品画像は代表画像です。詳細は商品規格をご覧ください。

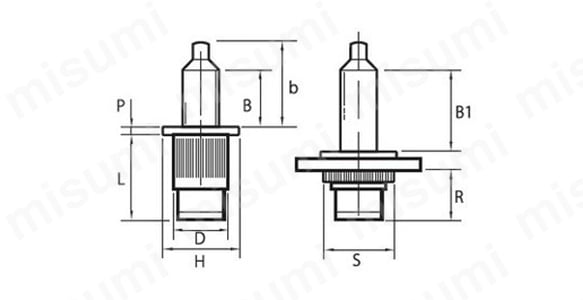

POP HBボルト（金属用）の寸法図

POP HBボルト（金属用）の寸法図

ネジの呼び
M		加工物穴径
（mm）		品名かしめ板厚（目安）
（mm）		各部の参考寸法（mm）参考強度
DHLPBb※B1※R※S使用母材使用トルク
（N・m）		引張り
（kN）
M6×1.09.7SPB650R-WB
（樹脂母材用）		2.5-4.59.612.714.31.58.413.912.77.012.8ABS
t3.0mm		16.01.8
M6×1.09.1SPB625RLT
（金属薄板用）		0.5-2.59.012.315.31.510.916.414.710.511.7SPCC
t1.0mm		16.02.9
  • ※ 上記表内注記は使用母材、板厚での寸法になります。
  • ※ 母材条件（材質・下穴径・板厚）により、上記データは異なります。

ねじ関連コンテンツ

技術情報ねじの歴史/ねじの役目（ねじの基礎）
ねじの種類/ボルトの適性締付軸力/適性締付トルク（ねじの基礎）
ねじの破壊と強度計算/特殊ねじの使い方（ねじの基礎）
ねじ用材料（ねじ-10）
ねじのゆるみと防止策（ねじ-13）
特集ページねじ ポンチ絵設計相談サービス
寸法指定ねじ特集
ねじ型式ご提案・置き換えサービス
ねじのゆるみ止め特集
ネジザウルスのご紹介
関連商品ネジ用アクセサリー・カバーキャップ
ネジすべり止め液
ネジ神様

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

POP HBボルト（金属用）

POP HBボルト（金属用）

    鉄 POPスタンダードナット スモールフランジ SFH■SF

    鉄 POPスタンダードナット スモールフランジ SFH■SF

      鉄 POPヘキサナット スモールフランジ SFH■SF／HEX

      鉄 POPヘキサナット スモールフランジ SFH■SF／HEX

        鉄 POPシールドナット 平頭 SPS■

        鉄 POPシールドナット 平頭 SPS■

          ジャックナット SN

          ジャックナット SN

            TSN（シンシート）ナットサート アブデル製

            TSN（シンシート）ナットサート アブデル製

              POPエボナット

              POPエボナット

                ポップナットスタンダードナット スモールフランジ スチール

                ポップナットスタンダードナット スモールフランジ スチール

                  ハックボルトカラー（スタンダード）

                  ハックボルトカラー（スタンダード）

                    スクリューグロメット

                    スクリューグロメット

                      ジャックナット LN

                      ジャックナット LN

                        ポップナットヘキサナット アルミ

                        ポップナットヘキサナット アルミ

                          ポップナットヘキサナット スモールフランジ アルミ

                          ポップナットヘキサナット スモールフランジ アルミ
                            メーカー ＳＵＮＣＯ ＳＵＮＣＯ ＳＵＮＣＯ ＳＵＮＣＯ ポップリベット・ファスナー ＳＵＮＣＯ ＳＵＮＣＯ ポップリベット・ファスナー ＳＵＮＣＯ ニフコ ポップリベット・ファスナー ポップリベット・ファスナー ポップリベット・ファスナー
                            通常価格 81円～ 54円～ 308円～ 180円 90円～ 43円 59,644円 46円～ 183円～ 1,669円 112円～ 60円～ 38,504円～
                            通常出荷日 1日目～   1日目   1日目   1日目   在庫品1日目～   当日出荷可能 1日目   1日目   在庫品1日目～   当日出荷可能 1日目～   1日目   1日目～   1日目   1日目
                            ねじの呼び(M) 6 - 10 5 - 5 6 - - 5 - - -
                            材質 スチール スチール スチール スチール スチール スチール スチール スチール スチール ナイロン6 スチール アルミ アルミ
                            表面処理 三価クロメート 三価クロメート 三価クロメート 三価クロメート - - 三価クロメート 三価クロメート - - - なし なし
                            用途・機能 かしめ かしめ かしめ かしめ かしめ かしめ かしめ かしめ かしめ - かしめ かしめ かしめ
                            ねじ山の種類 メートル並目 メートル並目 メートル並目 メートル並目 メートル並目 メートル並目 メートル並目 メートル並目 メートル並目 - メートル並目 メートル並目 メートル並目

                            POP HBボルト（金属用）のレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q どのような材質がありますか？
                            A
                            鉄のみです。
