パッドアイ40
- 当日出荷可能
- 通常価格(税別)
- 1,444円 ～ 2,101円
- 税込価格
- 1,588円 ～ 2,311円
フレームのT溝に取付けられるアイプレート。【特長】・ロープの端末、シャックル、...
-
- 材質：
- ステンレス
-
- 材質詳細：
- SUS304
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
型番
未確定6件の候補があります。
Loading...
商品情報
外形図
寸法図
製品仕様
吊りピースとして吊る場合の吊り手などに最適
| 材質 | SUS304 | |
|---|---|---|
| 参考使用荷重 | PD5 | 147N（15kgf） |
| PD6 | 196N（20kgf） | |
| 質量 | PD5-H | 15g |
| PD6-H | 27g | |
| 付属品 | |
|---|---|
| PD5-B | |
| NF40-M4 Fナット40 | ×2 |
| M4×10小頭皿ネジ SUS | ×2 |
| PD6-B | |
| NF40-M5 Fナット40 | ×2 |
| M5×10小頭皿ネジ SUS | ×2 |
型番：PD5-B、PD6-B
| 付属品 | |
|---|---|
| PD5-25B | |
| NF25-M4 Fナット25 | ×2 |
| M4×6小頭皿ネジ SUS | ×2 |
| NS25 サポートクリップ25 | ×2 |
| PD6-25B | |
| NF25-M5 Fナット25 | ×2 |
| M5×7小頭皿ネジ SUS | ×2 |
| NS25 サポートクリップ25 | ×2 |
型番：PD5-25B、PD6-25B
規格表
| 型番 | D | A1 | B1 | B2 | H | h | W | T | d |
|---|---|---|---|---|---|---|---|---|---|
| PD5 | 5 | 15 | 45 | 35 | 20 | 13 | 15 | 2 | 4.2 |
| PD6 | 6 | 20 | 60 | 46 | 25 | 17 | 19 | 2 | 5.2 |
寸法一覧表
型番リスト
- 表示件数:
| 型番 |
種類 |
付属品 |
幅(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
接続用アクセサリ
|
ボルト・ナット・サポートクリップ（25シリーズフレーム用）
|
15
| - | 1個 | 1,506円(
1,657円
) | 在庫品1日目 当日出荷可能 | |
接続用アクセサリ
|
ボルト・ナット（40シリーズフレーム用）
|
15
| - | 1個 | 1,504円(
1,654円
) | 在庫品1日目 当日出荷可能 | |
フック
|
なし
|
15
| 10 | 1個 | 1,444円(
1,588円
) | 在庫品1日目 当日出荷可能 | |
接続用アクセサリ
|
ボルト・ナット・サポートクリップ（25シリーズフレーム用）
|
20
| - | 1個 | 1,923円(
2,115円
) | 在庫品1日目 当日出荷可能 | |
接続用アクセサリ
|
ボルト・ナット（40シリーズフレーム用）
|
20
| - | 1個 | 1,733円(
1,906円
) | 在庫品1日目 当日出荷可能 | |
フック
|
なし
|
20
| 10 | 1個 | 2,101円(
2,311円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報

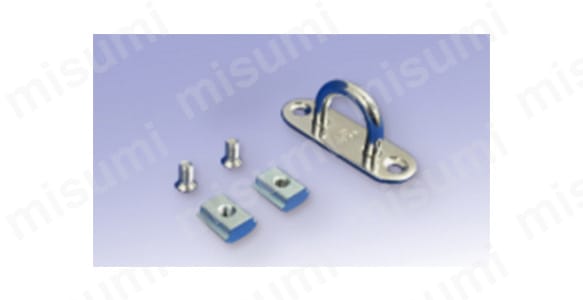

フレームのT溝に取付けられるアイプレート。
【特長】
・ロープの端末、シャックル、滑車などを固定できる。
・ステンレス製で錆びない。
【用途】
・吊りピースとして吊る場合の吊り手などに最適。
・チェーン、ワイヤ、ロープ等の端末金具として利用可能。
(i)ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
よくあるご質問（FAQ）
- Q どのような用途で使用しますか？
-
Aロープやチェーンをつなぐための部品です。用途に合わせお選びください。
