ロームヘルドハルダー

ロームヘルドハルダー

スプリング・プランジャ スラストピン、スロット付

スプリング・プランジャ スラストピン、スロット付

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
230円 ～ 3,015円
税込価格
253円 ～ 3,317円

【特長】・最高使用温度：+250℃。【用途】・位置決め、固定、押し付け、押し離...

詳細情報を確認する

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定32件の候補があります。

Loading...

商品情報

外形図

スプリング・プランジャ スラストピン、スロット付 外形図

製品仕様

材質

ピン快削鋼、焼入れ、黒染
ステンレス鋼1.4305（SUS303相当）
本体快削鋼、黒染
ステンレス鋼1.4305（SUS303相当）
バネステンレス鋼

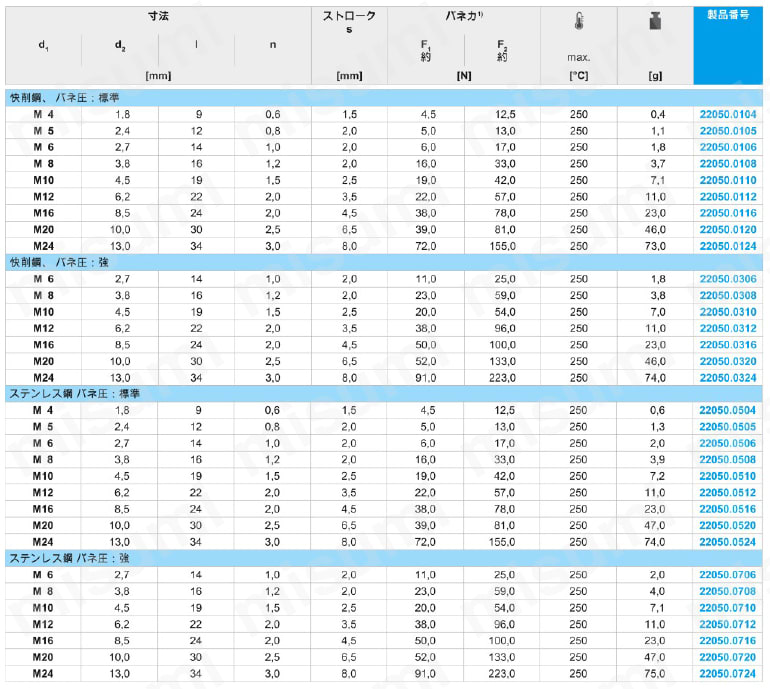

規格表

スプリング・プランジャ スラストピン、スロット付 規格表

1） 統計的平均値

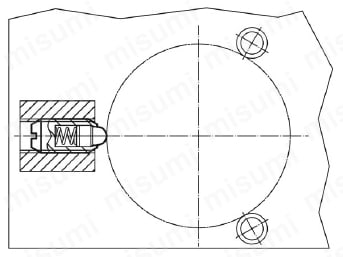

使用例

応用例

スプリング・プランジャ スラストピン、スロット付 応用例

型番リスト

表示件数:
  1. 1
型番
先端材質
本体材質
ストローク S(mm)
本体表面処理
先端表面処理
先端熱処理
バネ力F1(N)
バネ力F2(N)
寸法 d1
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[スチール] 快削鋼
[スチール] 快削鋼
1.5
四三酸化鉄皮膜
四三酸化鉄皮膜
焼入
4.5
12.5
M4
10

1個

230円( 253円 )

9日目

[スチール] 快削鋼
[スチール] 快削鋼
2
四三酸化鉄皮膜
四三酸化鉄皮膜
焼入
5.0
13.0
M5
10

1個

271円( 298円 )

9日目

[スチール] 快削鋼
[スチール] 快削鋼
2
四三酸化鉄皮膜
四三酸化鉄皮膜
焼入
6.0
17.0
M6
10

1個

249円( 274円 )

9日目

[スチール] 快削鋼
[スチール] 快削鋼
2
四三酸化鉄皮膜
四三酸化鉄皮膜
焼入
16.0
33
M8
10

1個

268円( 295円 )

9日目

[スチール] 快削鋼
[スチール] 快削鋼
2.5
四三酸化鉄皮膜
四三酸化鉄皮膜
焼入
19.0
42
M10
10

1個

293円( 322円 )

9日目

[スチール] 快削鋼
[スチール] 快削鋼
3.5
四三酸化鉄皮膜
四三酸化鉄皮膜
焼入
22
57
M12
10

1個

472円( 519円 )

9日目

[スチール] 快削鋼
[スチール] 快削鋼
4.5
四三酸化鉄皮膜
四三酸化鉄皮膜
焼入
38.0
78.0
M16
10

1個

659円( 725円 )

9日目

[スチール] 快削鋼
[スチール] 快削鋼
6.5
四三酸化鉄皮膜
四三酸化鉄皮膜
焼入
39.0
81
M20
10

1個

1,132円( 1,245円 )

9日目

[スチール] 快削鋼
[スチール] 快削鋼
8
四三酸化鉄皮膜
四三酸化鉄皮膜
焼入
72.0
155.0
M24
10

1個

1,787円( 1,966円 )

9日目

[スチール] 快削鋼
[スチール] 快削鋼
2
四三酸化鉄皮膜
四三酸化鉄皮膜
焼入
11.0
25.0
M6
10

1個

232円( 255円 )

9日目

[スチール] 快削鋼
[スチール] 快削鋼
2
四三酸化鉄皮膜
四三酸化鉄皮膜
焼入
23.0
59.0
M8
10

1個

308円( 339円 )

9日目

[スチール] 快削鋼
[スチール] 快削鋼
2.5
四三酸化鉄皮膜
四三酸化鉄皮膜
焼入
20.0
54.0
M10
10

1個

339円( 373円 )

9日目

[スチール] 快削鋼
[スチール] 快削鋼
3.5
四三酸化鉄皮膜
四三酸化鉄皮膜
焼入
38.0
96.0
M12
10

1個

487円( 536円 )

9日目

[スチール] 快削鋼
[スチール] 快削鋼
4.5
四三酸化鉄皮膜
四三酸化鉄皮膜
焼入
50
100
M16
10

1個

718円( 790円 )

9日目

[スチール] 快削鋼
[スチール] 快削鋼
6.5
四三酸化鉄皮膜
四三酸化鉄皮膜
焼入
52.0
133.0
M20
10

1個

1,215円( 1,337円 )

9日目

[スチール] 快削鋼
[スチール] 快削鋼
8
四三酸化鉄皮膜
四三酸化鉄皮膜
焼入
91.0
223.0
M24
10

1個

1,884円( 2,072円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
1.5
なし
なし
なし
4.5
12.5
M4
10

1個

544円( 598円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
2
なし
なし
なし
5.0
13.0
M5
10

1個

544円( 598円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
2
なし
なし
なし
6.0
17.0
M6
10

1個

544円( 598円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
2
なし
なし
なし
16.0
33
M8
10

1個

724円( 796円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
2.5
なし
なし
なし
19.0
42
M10
10

1個

838円( 922円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
3.5
なし
なし
なし
22
57
M12
10

1個

1,036円( 1,140円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
4.5
なし
なし
なし
38.0
78.0
M16
10

1個

1,360円( 1,496円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
6.5
なし
なし
なし
39.0
81
M20
10

1個

1,893円( 2,082円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
8
なし
なし
なし
72.0
155.0
M24
10

1個

2,933円( 3,226円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
2
なし
なし
なし
11.0
25.0
M6
10

1個

589円( 648円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
2
なし
なし
なし
23.0
59.0
M8
10

1個

765円( 842円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
2.5
なし
なし
なし
20.0
54.0
M10
10

1個

884円( 972円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
3.5
なし
なし
なし
38.0
96.0
M12
10

1個

1,113円( 1,224円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
4.5
なし
なし
なし
50
100
M16
10

1個

1,502円( 1,652円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
6.5
なし
なし
なし
52.0
133.0
M20
10

1個

1,978円( 2,176円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
8
なし
なし
なし
91.0
223.0
M24
10

1個

3,015円( 3,317円 )

9日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・最高使用温度：+250℃。
【用途】
・位置決め、固定、押し付け、押し離しなどに使います。

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
