ロームヘルドハルダー

ロームヘルドハルダー

スプリング・プランジャ スラストピン、六角穴付

スプリング・プランジャ スラストピン、六角穴付

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
389円 ～ 4,260円
税込価格
428円 ～ 4,686円

【用途】・位置決め、固定、押し付け、押し離しなどに使います。

詳細情報を確認する

  • 取付方法：
    ねじ込み
  • ゆるみ止め：
    なし
  • レンチ穴形状：
    六角
  • 本体表面処理：
    なし
  • 使用温度(℃)：
    最高250

型番

未確定32件の候補があります。

Loading...

商品情報

外形図

スプリング・プランジャ スラストピン、六角穴付 外形図

製品仕様

材質

ピン快削鋼、焼入れ、黒染
ステンレス鋼1.4305（SUS303相当）
本体快削鋼、黒染
ステンレス鋼1.4305（SUS303相当）
バネステンレス鋼

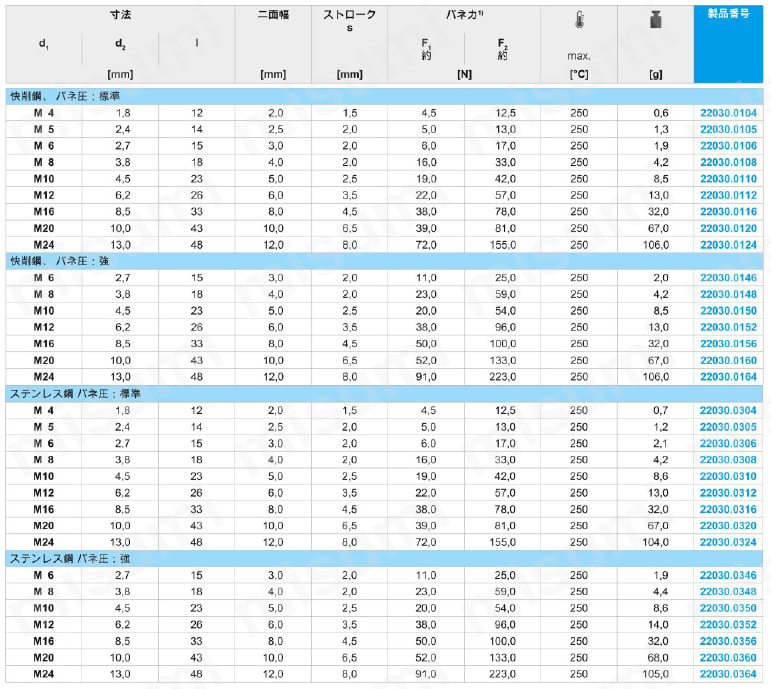

規格表

スプリング・プランジャ スラストピン、六角穴付 規格表

1） 統計的平均値

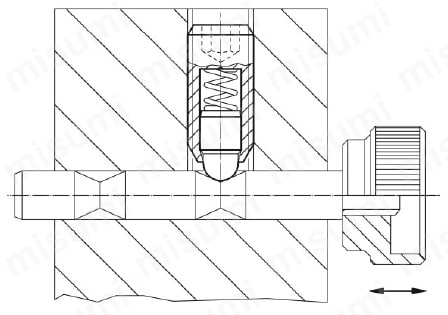

使用例

応用例

スプリング・プランジャ スラストピン、六角穴付 応用例

型番リスト

表示件数:
  1. 1
型番
先端材質
本体材質
ストローク S(mm)
先端表面処理
先端熱処理
バネ力F1(N)
バネ力F2(N)
寸法 d1
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[スチール] 快削鋼
[スチール] 快削鋼
1.5
四三酸化鉄皮膜
焼入
4.5
12.5
M4
10

1個

442円( 486円 )

9日目

[スチール] 快削鋼
[スチール] 快削鋼
2
四三酸化鉄皮膜
焼入
5.0
13.0
M5
10

1個

390円( 429円 )

9日目

[スチール] 快削鋼
[スチール] 快削鋼
2
四三酸化鉄皮膜
焼入
6.0
17.0
M6
10

1個

389円( 428円 )

9日目

[スチール] 快削鋼
[スチール] 快削鋼
2
四三酸化鉄皮膜
焼入
16.0
33
M8
10

1個

516円( 568円 )

9日目

[スチール] 快削鋼
[スチール] 快削鋼
2.5
四三酸化鉄皮膜
焼入
19.0
42
M10
10

1個

518円( 570円 )

9日目

[スチール] 快削鋼
[スチール] 快削鋼
3.5
四三酸化鉄皮膜
焼入
22
57
M12
10

1個

636円( 700円 )

9日目

[スチール] 快削鋼
[スチール] 快削鋼
4.5
四三酸化鉄皮膜
焼入
38.0
78.0
M16
10

1個

1,199円( 1,319円 )

9日目

[スチール] 快削鋼
[スチール] 快削鋼
6.5
四三酸化鉄皮膜
焼入
39.0
81
M20
10

1個

1,826円( 2,009円 )

9日目

[スチール] 快削鋼
[スチール] 快削鋼
8
四三酸化鉄皮膜
焼入
72.0
155.0
M24
10

1個

2,776円( 3,054円 )

9日目

[スチール] 快削鋼
[スチール] 快削鋼
2
四三酸化鉄皮膜
焼入
11.0
25.0
M6
10

1個

402円( 442円 )

9日目

[スチール] 快削鋼
[スチール] 快削鋼
2
四三酸化鉄皮膜
焼入
23.0
59.0
M8
10

1個

510円( 561円 )

9日目

[スチール] 快削鋼
[スチール] 快削鋼
2.5
四三酸化鉄皮膜
焼入
20.0
54.0
M10
10

1個

532円( 585円 )

9日目

[スチール] 快削鋼
[スチール] 快削鋼
3.5
四三酸化鉄皮膜
焼入
38.0
96.0
M12
10

1個

693円( 762円 )

9日目

[スチール] 快削鋼
[スチール] 快削鋼
4.5
四三酸化鉄皮膜
焼入
50
100
M16
10

1個

1,287円( 1,416円 )

9日目

[スチール] 快削鋼
[スチール] 快削鋼
6.5
四三酸化鉄皮膜
焼入
52.0
133.0
M20
10

1個

1,929円( 2,122円 )

9日目

[スチール] 快削鋼
[スチール] 快削鋼
8
四三酸化鉄皮膜
焼入
91.0
223.0
M24
10

1個

2,957円( 3,253円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
1.5
なし
なし
4.5
12.5
M4
10

1個

812円( 893円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
2
なし
なし
5.0
13.0
M5
10

1個

828円( 911円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
2
なし
なし
6.0
17.0
M6
10

1個

828円( 911円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
2
なし
なし
16.0
33
M8
10

1個

953円( 1,048円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
2.5
なし
なし
19.0
42
M10
10

1個

1,082円( 1,190円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
3.5
なし
なし
22
57
M12
10

1個

1,415円( 1,557円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
4.5
なし
なし
38.0
78.0
M16
10

1個

2,170円( 2,387円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
6.5
なし
なし
39.0
81
M20
10

1個

2,750円( 3,025円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
8
なし
なし
72.0
155.0
M24
10

1個

4,230円( 4,653円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
2
なし
なし
11.0
25.0
M6
10

1個

866円( 953円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
2
なし
なし
23.0
59.0
M8
10

1個

995円( 1,095円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
2.5
なし
なし
20.0
54.0
M10
10

1個

1,125円( 1,238円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
3.5
なし
なし
38.0
96.0
M12
10

1個

1,505円( 1,656円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
4.5
なし
なし
50
100
M16
10

1個

2,279円( 2,507円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
6.5
なし
なし
52.0
133.0
M20
10

1個

2,847円( 3,132円 )

9日目

[ステンレス] ステンレス鋼1.4305(SUS303相当)
[ステンレス] ステンレス鋼1.4305(SUS303相当)
8
なし
なし
91.0
223.0
M24
10

1個

4,260円( 4,686円 )

9日目

  1. 1

Loading...

詳細情報

基本情報

【用途】・位置決め、固定、押し付け、押し離しなどに使います。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
