スーパーツール

スーパーツール

スーパー 下方押え型エアー式バリクランプ

スーパー 下方押え型エアー式バリクランプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
25,812円 ～ 29,903円
税込価格
28,393円 ～ 32,893円

＜特徴＞●下方押え型バリクランプ（TDB1F）を本体に使用していますので作動回...

詳細情報を確認する

(i)ご注意

  • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

型番

未確定2件の候補があります。

  • CADデータ未対応

Loading...

商品情報

外形図

TDBA200F

TDBA201F

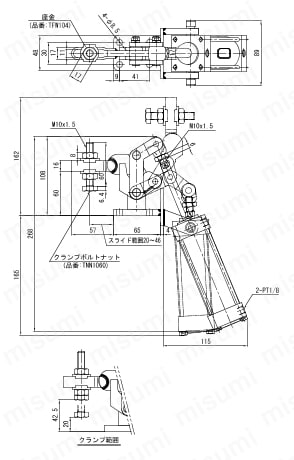

スーパー 下方押え型エアー式バリクランプ TDBA200F外形図

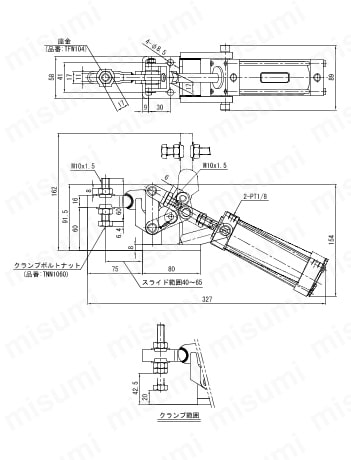

スーパー 下方押え型エアー式バリクランプ TDBA201F外形図

製品仕様

型番ベース・タイプ質量（g）最大締圧力シリンダーストローク（mm）クランプアーム移動角度適合チユーブ外径（mm）付属品
TDBA200Fフランジ19001.25kN（0.5MPa時）
2.5kN（1MPa時）		8090°6ワンタッチ管継手:2個
TDBA201Fフランジ20001.4kN（0.5MPa時）
2.8kN（1MPa時）		8090°6ワンタッチ管継手:2個

型番リスト

表示件数:
  1. 1
型番
締圧力(kN)
全長(mm)
JANコード
トラスココード
質量(g)
全長(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
2.5
327
4967521348287
490-6098
1900
-
6

1個

25,812円( 28,393円 )

1日目

2.8
241
4967521348294
490-6101
2000
268
-

1個

29,903円( 32,893円 )

1日目

  1. 1

Loading...

詳細情報

基本情報

＜特徴＞
●下方押え型バリクランプ（TDB1F）を本体に使用していますので作動回数の多いエアー式に適しています。
●複数をセットすることにより作業効率の向上を図れます。
＜用途＞
●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。

・適合チューブ外径：6mm
・付属ボルト径：M10×65

(i)ご注意

  • こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
