SUNGIL（ソンイル）

SUNGIL（ソンイル）

キーレスブッシング A.P.LOCK SAPL-CS シリーズ

キーレスブッシング A.P.LOCK SAPL-CS シリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • SALE 2025/03/31まで
  • 一部当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
5,879円 ～ 9,405円  特別価格
税込価格
6,467円 ～ 10,346円  特別価格

【特徴】・セルフセンタリング機能 : 微細な Off-centering防止。...

詳細情報を確認する

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

型番

未確定18件の候補があります。

Loading...

商品情報

外形図

キーレスブッシング A.P.LOCK SAPL-CS シリーズ 外形図

規格表

型番
d×D		寸法（mm）最大許容
トルク
（Tc）
（N・m）		最大許容
スラスト
（Pt）
（kN）		面圧（MPa）締結ボルト質量（g）
L1L2LD1P.C.D軸（Pi）ハブ（Po）サイズ数量締結トルク
（N・m）
SAPL-CS-5×121019222315.531.15730M3×841.136
SAPL-CS-6×121019222315.541.14830M3×841.134
SAPL-CS-8×151223272819.581.95537M4×1042.761
SAPL-CS-10×1812232731.522.5142.76143M4×1052.778
SAPL-CS-11×1812232731.522.5162.75643M4×1052.775
SAPL-CS-12×2012232733.524.5172.75139M4×1052.786
SAPL-CS-14×2212232735.526.5202.74435M4×1052.794
SAPL-CS-15×2314273238.528.53855949M5×1245.6135
SAPL-CS-16×2414273239.529.54155547M5×1245.6140
SAPL-CS-17×2514273240.530.54355246M5×1245.6146
SAPL-CS-18×261430364633687.46364M6×1449.6221
SAPL-CS-19×271430364734717.46062M6×1449.6228
SAPL-CS-20×281430364835757.45759M6×1449.6235
SAPL-CS-22×321632385239837.44746M6×1449.6287
SAPL-CS-24×341632385441907.44343M6×1449.6302
SAPL-CS-25×341632385441947.44243M6×1449.6293
SAPL-CS-28×39203642594615711.14745M6×1469.6378
SAPL-CS-30×41203642614816811.14443M6×1469.6396

・Pt（許容スラスト）は負荷トルクが0の時の数値を示し、Tc（最大許容トルク）は負荷スラスト荷重が0の時の数値を示します。
   スラストとトルクが複合的に表示される場合は、必ず設計検討事項の複合負荷計算式を参考にして下さい。
・最高の性能を発揮するには、軸／ハブ／本体内輪／本体外輪の錆や汚れ等の異物を完全に除去して下さい。

使用例

設置方法（SAPL-A、B、C、D1、D2、D3、D4、Tシリーズ）

1. 軸またハブ内側をきれいに拭き取って下さい。（ホコリ、油分除去）
2. A.P.Lock本体内側／カバー外側をきれいに拭いて下さい。
3. 軸とハブの内側に作動油＃68を塗布して下さい。
- シリコン又はモリブデンを含むオイルは絶対に使用しないで下さい。
4. A.P.Lockのボルトをすべて外し、作動油＃68を塗布して下さい。
- A.P. Lock 本体／カバーのテーパー面
- 真空環境でオイルを使用しないで下さい。この時の締結力は、カタログに記載の数値と異なる場合があります。

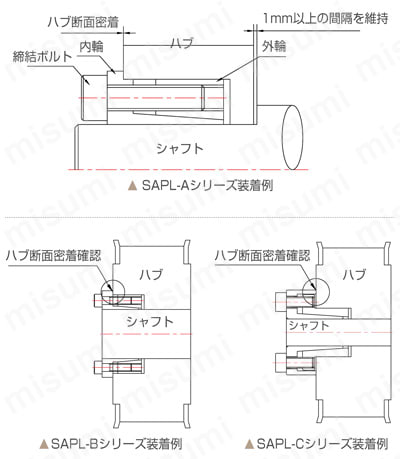

5. A.P.Lockをシャフトに仮締め後、ハブに挿入して下さい。
- ハブの角がA.P.Lockのフランジ部分に正確に密着していることを確認して下さい。
- シャフトとハブの相対的な位置を決定して下さい。
- シャフト段加工部位とハブの間に必ず1mm以上の間隔をあけて下さい。（間隔がないと解体が難しく、本体フランジ部分変形の原因となります。）
- ハブにA.P.Lockがスムーズに入らない場合は、締結ボルトを緩めたり軽く叩いたりして入れて下さい。（※強い力で衝撃を与えないで下さい。）

キーレスブッシング A.P.LOCK SAPL-CS シリーズ 使用例1
キーレスブッシング A.P.LOCK SAPL-CS シリーズ 使用例2

6. 正しい方法でボルトを締結し、完全に固定します。

キーレスブッシング A.P.LOCK SAPL-CS シリーズ 使用例3

* トルクレンチを使用して同じトルク（締付トルクの1/8）でボルトを締めます。
* ボルトは必ず上図と同じ順で締めて下さい。
* 外輪フランジ部分とハブが完全に密着しているか確認して下さい。
* 二次締結時は、締付トルクの1/4の力で締めます。（対角線に順次締結）
* 三次締結時は、締付トルクの1/2の力で締めます。（対角線に順次締結）
* 最終締結時は、締付トルクで締めます。
* 締付トルクを加える際は、ボルトが回らなくなるまで締付けを繰り返して下さい。

商品特長詳細

  • セルフセンタリング機能 ： 微細なオフセンタリングを防止
  • 内径（d）と外径（D）の直径差が小さく、かつ低面圧なので小型のハブにも装着可能（もっともコンパクトなデザインのA.P. Lock）
  • 短いハブに適合
  • 内輪がハブ断面に接するため、締結時にハブが動かない
  • 使用環境に応じてステンレス材質（真空環境）又は無電解ニッケルメッキ（腐食防止）製品を選択可能

型番リスト

表示件数:
  1. 1
型番
軸穴径(mm)
許容トルク範囲(N・m)
ボス径(mm)
許容トルク(N・m)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
5
2.0～20.0
12
3
10

1個

5,879円( 6,467円 )

6日目

6
2.0～20.0
12
4
10

1個

5,879円( 6,467円 )

6日目

8
2.0～20.0
15
8
10

1個

5,879円( 6,467円 )

6日目

10
2.0～20.0
18
14
10

1個

5,879円( 6,467円 )

6日目

11
2.0～20.0
18
16
10

1個

6,466円( 7,113円 )

6日目

12
2.0～20.0
20
17
10

1個

6,466円( 7,113円 )

6日目

14
2.0～20.0
22
20
10

1個

6,466円

1,939円

( 2,133円 )

在庫品1日目

当日出荷可能

15
20.1～50.0
23
38
10

1個

6,466円( 7,113円 )

6日目

16
20.1～50.0
24
41
10

1個

6,466円( 7,113円 )

6日目

17
20.1～50.0
25
43
10

1個

7,053円( 7,758円 )

6日目

18
50.1～70.0
26
68
10

1個

7,053円( 7,758円 )

6日目

19
70.1～100.0
27
71
10

1個

7,053円( 7,758円 )

6日目

20
70.1～100.0
28
75
10

1個

7,642円( 8,406円 )

6日目

22
70.1～100.0
32
83
10

1個

7,642円( 8,406円 )

6日目

24
70.1～100.0
34
90
10

1個

8,229円( 9,052円 )

6日目

25
70.1～100.0
34
94
10

1個

8,229円( 9,052円 )

6日目

28
150.1～200.0
39
157
10

1個

9,405円( 10,346円 )

6日目

30
150.1～200.0
41
168
10

1個

9,405円( 10,346円 )

6日目

  1. 1

Loading...

詳細情報

基本情報

【特徴】
・セルフセンタリング機能 : 微細な Off-centering防止。
・内径（d）と, 外径（D）の直径差が小さく、低い面圧力により小型ハブにも装着可能です。 （最もコンパクトなデザインの A.P. Lock）
・短いハブに適合しています。
・内輪がハブ端面に密着するため,締結時ハブの移動が生じません。
・使用環境によってステンレス材質又は無電解ニッケルメッキ製品が選択可能です。

(i)ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
