ダクトタイプ1M C1Aシリーズ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 31,160円～ 32,120円

税込価格: 34,276円～ 35,332円

タッチパネルBOXや制御盤のスタンド・アームに使用するフリーガイドアーム・マグ...

詳細情報を確認する

種類：

ガイドアーム単体
アーム種類：

固定アーム
FPD固定種類：

固定
モニターアーム種類：

大型ディスプレイ
材質：

アルミニウム
表面処理：

アルマイト
マグネットベース：

なし
フリーガイドアーム端部形状：

先端タップ
モニターアーム取付形状：

垂直ポール
マウンティングシステム取付形状：

ねじ
取付場所：

アルミフレーム

型番

未確定4件の候補があります。

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

規格表

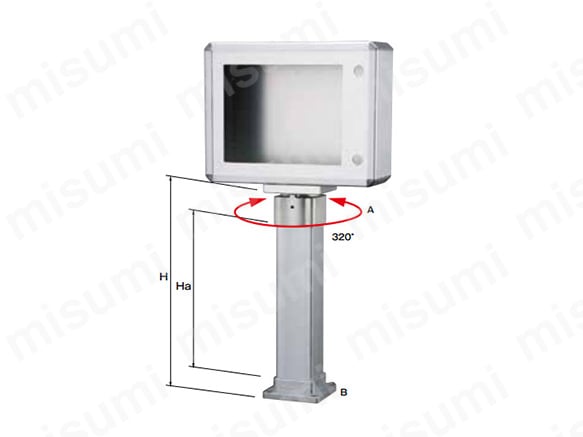

型番	寸法		可搬重量（kg）
	外寸	ダクト長
	H	Ha
C1A-001M	200	139	40
C1A-002M	300	239
C1A-003M	400	339
C1A-004M	500	439	30

商品特長詳細

取付ボックスサイズのめやす

奥行き：85～150mm
たて：150～400mm
よこ：150～400mm

※ ボックスサイズによってT BOX用ターンマウントが必要になる。

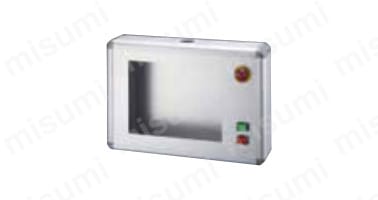

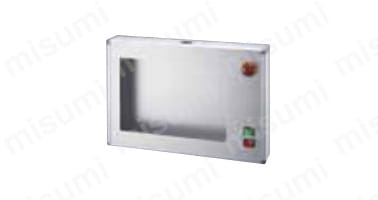

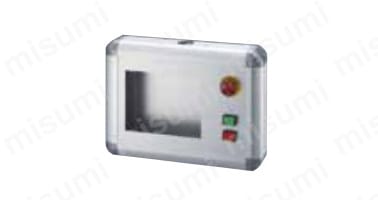

組合せ推奨ボックス

T BOX F352

T BOX D85

T BOX D65

注意・禁止事項

※ 本体の取付は六角穴付ボルトで緩みのないよう、締付けて使用する。
※ 可搬重量以内で使用。また、故意にぶら下がったりするような衝撃荷重は避ける。

型番リスト

表示件数:

型番	許容荷重(N)	アーム最大長(mm)	フレーム長　H(mm)	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

C1A-001M	392.2	200	200	1個	31,160円( 34,276円 )	6日目
C1A-002M	392.2	300	300	1個	31,433円( 34,576円 )	6日目
C1A-003M	392.2	400	400	1個	31,710円( 34,881円 )	6日目
C1A-004M	294.1	500	500	1個	32,120円( 35,332円 )	6日目

詳細情報

基本情報

基本情報

タッチパネルBOXや制御盤のスタンド・アームに使用するフリーガイドアーム・マグネットベース。
【特長】
・各ジョイント：ステンレス鋳造
・ダクト：アルミ押出材、アルマイト処理
・最大張出長：500mm
・最大張出時可搬荷重：30kg
【用途】
・アーム内部を配線ダクトとして使用する際に便利。

カタログ

商品TOP

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
