エヌアイシ・オートテック

エヌアイシ・オートテック

M6シリーズ・M8シリーズ プレートブラケット

M6シリーズ・M8シリーズ プレートブラケット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 一部当日出荷可能
評価 4.6平均満足度4.6 この商品のレビューをみる（5件） この商品のFAQをみる(1件)
通常価格(税別)
119円 ～ 703円
税込価格
131円 ～ 773円

フレームを外側から固定するプレートブラケット。【特長】・材質は鉄製（SPHC、...

詳細情報を確認する

  • 材質：
    スチール
  • 材質詳細：
    SPHC
  • 表面処理：
    三価クロメート

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

型番

未確定24件の候補があります。

Loading...

商品情報

外形図

外形図

BPSM-2555-6の外形図

質量 32g

外形図

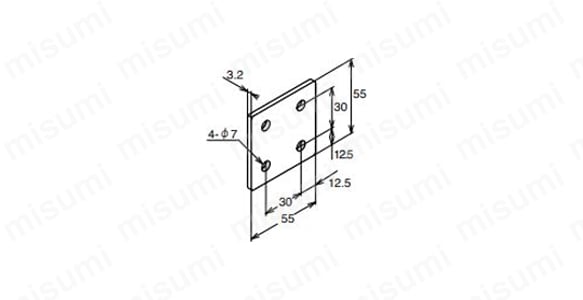

BPSM-5555-6の外形図

質量 69g

外形図

BPLM-8080-6の外形図

質量 79g

外形図

BPTM-6085-6の外形図

質量 79g

外形図

BPSM-3575-8の外形図

質量 60g

外形図

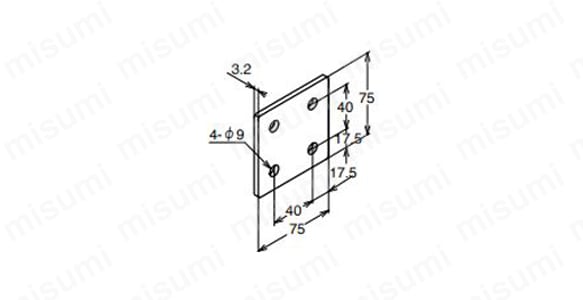

BPSM-7575-8の外形図

質量 133g

外形図

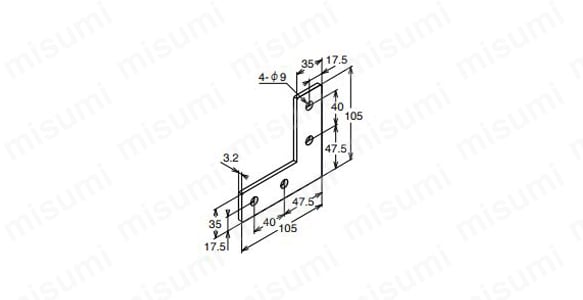

BPLM-105105-8の外形図

質量 145g

外形図

BPTM-75105-8の外形図

質量 120g

製品仕様

BPSM-2555-6

-締結ボル卜※1四角ナットナットホルダー
BNHAPB-06-15（2ヶ）NSM-06-6（2ヶ）NH-06-GR（2ヶ）
CNHCSW-06-15（2ヶ）
  1. ※1締結ボルトの推奨締付トルク及び比較（カタログP410・P411）

BPSM-5555-6

-締結ボル卜※1四角ナットナットホルダー
BNHAPB-06-15（4ヶ）NSM-06-6（4ヶ）NH-06-GR（4ヶ）
CNHCSW-06-15（4ヶ）
  1. ※1締結ボルトの推奨締付トルク及び比較（カタログP410・P411）

BPLM-8080-6

-締結ボル卜※1四角ナットナットホルダー
BNHAPB-06-15（4ヶ）NSM-06-6（4ヶ）NH-06-GR（4ヶ）
CNHCSW-06-15（4ヶ）
  1. ※1締結ボルトの推奨締付トルク及び比較（カタログP410・P411）

BPTM-6085-6

-締結ボル卜※1四角ナットナットホルダー
BNHAPB-06-15（3ヶ）NSM-06-6（3ヶ）NH-06-GR（3ヶ）
CNHCSW-06-15（3ヶ）
  1. ※1締結ボルトの推奨締付トルク及び比較（カタログP410・P411）

BPSM-3575-8

-締結ボル卜※1四角ナットナットホルダー
BNHAPB-08-20（2ヶ）NSM-08-8（2ヶ）NH-08-GR（2ヶ）
CNHCSW-08-20（2ヶ）
  1. ※1締結ボルトの推奨締付トルク及び比較（カタログP410・P411）

BPSM-7575-8

-締結ボル卜※1四角ナットナットホルダー
BNHAPB-06-15（4ヶ）NSM-06-6（4ヶ）NH-06-GR（4ヶ）
CNHCSW-06-15（4ヶ）
  1. ※1締結ボルトの推奨締付トルク及び比較（カタログP410・P411）

BPLM-105105-8

-締結ボル卜※1四角ナットナットホルダー
BNHAPB-08-20（4ヶ）NSM-08-8（4ヶ）NH-08-GR（4ヶ）
CNHCSW-08-20（4ヶ）
  1. ※1締結ボルトの推奨締付トルク及び比較（カタログP410・P411）

BPTM-75105-8

-締結ボル卜※1四角ナットナットホルダー
BNHAPB-08-20（3ヶ）NSM-08-8（3ヶ）NH-08-GR（3ヶ）
CNHCSW-08-20（3ヶ）
  1. ※1締結ボルトの推奨締付トルク及び比較（カタログP410・P411）

使用例

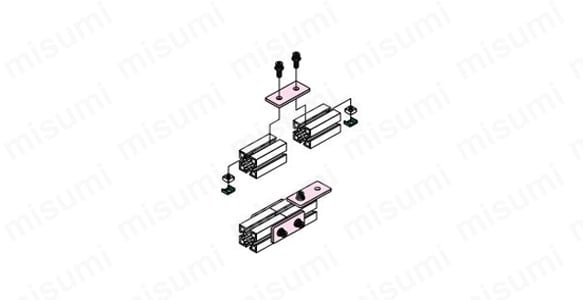

BPSM-2555-6の取付例

BPSM-2555-6の取付例

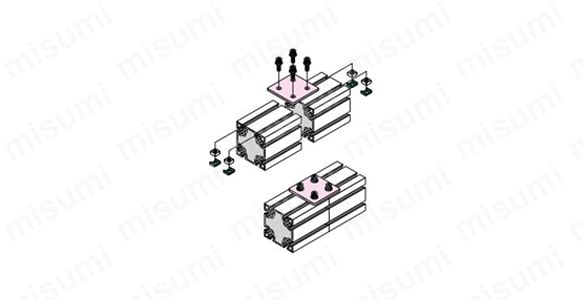

BPSM-5555-6の取付例

BPSM-5555-6の取付例

BPLM-8080-6の取付例

BPLM-8080-6の取付例

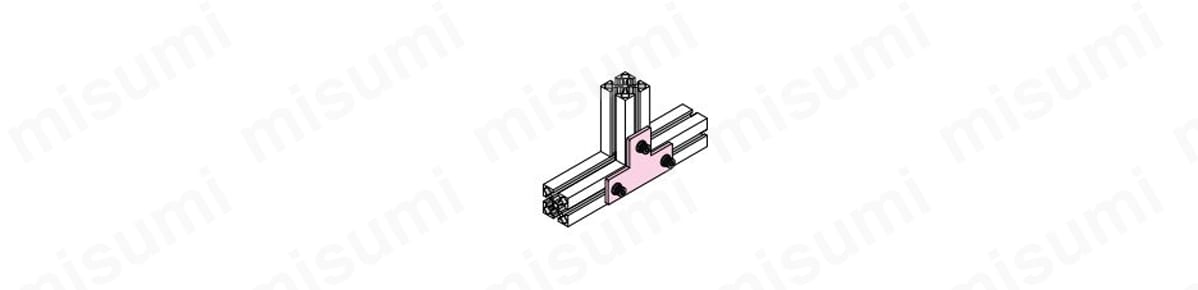

BPTM-6085-6の取付例

BPTM-6085-6の取付例

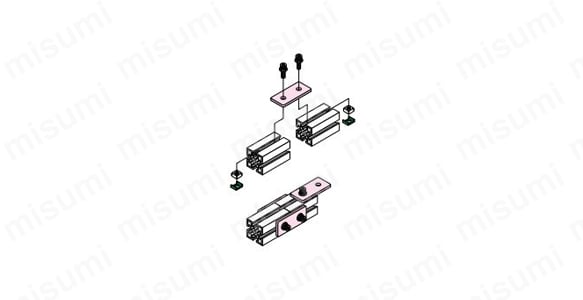

BPSM-3575-8の取付例

BPSM-3575-8の取付例

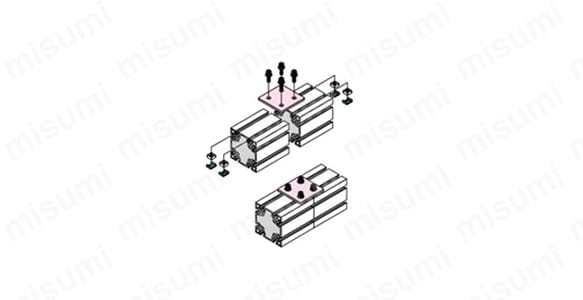

BPSM-7575-8の取付例

BPSM-7575-8の取付例

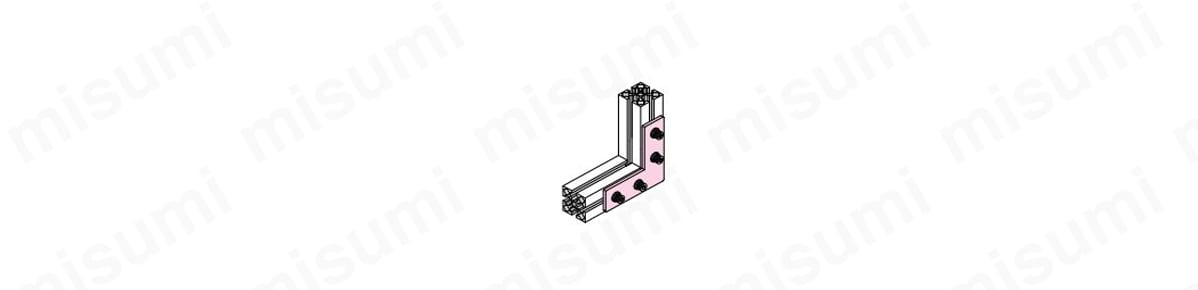

BPLM-105105-8の取付例

BPLM-105105-8の取付例

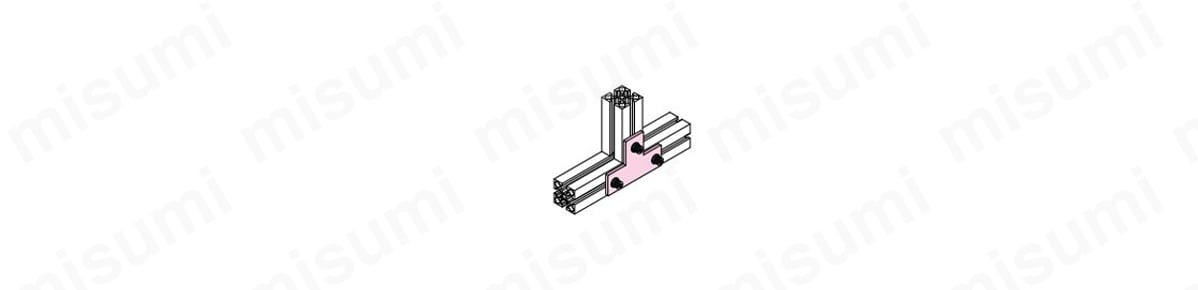

BPTM-75105-8の取付例

BPTM-75105-8の取付例

型番リスト

表示件数:
  1. 1
型番
形状
フレームシリーズ
セット販売
締結ボルト
外形寸法(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
Lタイプ
エヌアイシ・オートテック　M8シリーズ
単品（四角ナット・ナットホルダー・締結ボルト無）
-
105x105
10

1個

298円( 328円 )

在庫品1日目

当日出荷可能

Lタイプ
エヌアイシ・オートテック　M8シリーズ
セット（四角ナット・ナットホルダー・締結ボルト付）
APB-08-20(4ヶ)
105x105
10

1個

498円( 548円 )

在庫品1日目

当日出荷可能

Lタイプ
エヌアイシ・オートテック　M8シリーズ
セット（四角ナット・ナットホルダー・締結ボルト付）
CSW-08-20(4ヶ)
105x105
10

1個

698円( 768円 )

在庫品1日目

当日出荷可能

Lタイプ
エヌアイシ・オートテック　M6シリーズ
単品（四角ナット・ナットホルダー・締結ボルト無）
-
80x80
10

1個

300円( 330円 )

在庫品1日目

当日出荷可能

Lタイプ
エヌアイシ・オートテック　M6シリーズ
セット（四角ナット・ナットホルダー・締結ボルト付）
APB-06-15 (4ヶ)
80x80
10

1個

388円( 427円 )

4日目

Lタイプ
エヌアイシ・オートテック　M6シリーズ
セット（四角ナット・ナットホルダー・締結ボルト付）
CSW-06-15 (4ヶ)
80x80
10

1個

528円( 581円 )

在庫品1日目

当日出荷可能

角タイプ
エヌアイシ・オートテック　M6シリーズ
単品（四角ナット・ナットホルダー・締結ボルト無）
-
25x55
10

1個

119円( 131円 )

在庫品1日目

当日出荷可能

角タイプ
エヌアイシ・オートテック　M6シリーズ
セット（四角ナット・ナットホルダー・締結ボルト付）
APB-06-15 (2ヶ)
25x55
10

1個

206円( 227円 )

3日目

角タイプ
エヌアイシ・オートテック　M6シリーズ
セット（四角ナット・ナットホルダー・締結ボルト付）
CSW-06-15 (2ヶ)
25x55
10

1個

218円( 240円 )

在庫品1日目

当日出荷可能

角タイプ
エヌアイシ・オートテック　M8シリーズ
単品（四角ナット・ナットホルダー・締結ボルト無）
-
35x75
10

1個

253円( 278円 )

在庫品1日目

当日出荷可能

角タイプ
エヌアイシ・オートテック　M8シリーズ
セット（四角ナット・ナットホルダー・締結ボルト付）
APB-08-20(2ヶ)
35x75
10

1個

394円( 433円 )

在庫品1日目

当日出荷可能

角タイプ
エヌアイシ・オートテック　M8シリーズ
セット（四角ナット・ナットホルダー・締結ボルト付）
CSW-08-20(2ヶ)
35x75
10

1個

542円( 596円 )

在庫品1日目

当日出荷可能

角タイプ
エヌアイシ・オートテック　M6シリーズ
単品（四角ナット・ナットホルダー・締結ボルト無）
-
55x55
10

1個

183円( 201円 )

在庫品1日目

当日出荷可能

角タイプ
エヌアイシ・オートテック　M6シリーズ
セット（四角ナット・ナットホルダー・締結ボルト付）
APB-06-15 (4ヶ)
55x55
10

1個

278円( 306円 )

在庫品1日目

当日出荷可能

角タイプ
エヌアイシ・オートテック　M6シリーズ
セット（四角ナット・ナットホルダー・締結ボルト付）
CSW-06-15 (4ヶ)
55x55
10

1個

528円( 581円 )

在庫品1日目

当日出荷可能

角タイプ
エヌアイシ・オートテック　M8シリーズ
単品（四角ナット・ナットホルダー・締結ボルト無）
-
75x75
10

1個

300円( 330円 )

在庫品1日目

当日出荷可能

角タイプ
エヌアイシ・オートテック　M8シリーズ
セット（四角ナット・ナットホルダー・締結ボルト付）
APB-08-20(4ヶ)
75x75
10

1個

533円( 586円 )

在庫品1日目

当日出荷可能

角タイプ
エヌアイシ・オートテック　M8シリーズ
セット（四角ナット・ナットホルダー・締結ボルト付）
CSW-08-20(4ヶ)
75x75
10

1個

658円( 724円 )

在庫品1日目

当日出荷可能

[T型・十字型] T型
エヌアイシ・オートテック　M6シリーズ
単品（四角ナット・ナットホルダー・締結ボルト無）
-
60x85
10

1個

228円( 251円 )

在庫品1日目

当日出荷可能

[T型・十字型] T型
エヌアイシ・オートテック　M6シリーズ
セット（四角ナット・ナットホルダー・締結ボルト付）
APB-06-15 (3ヶ)
60x85
10

1個

412円( 453円 )

在庫品1日目

当日出荷可能

[T型・十字型] T型
エヌアイシ・オートテック　M6シリーズ
セット（四角ナット・ナットホルダー・締結ボルト付）
CSW-06-15 (3ヶ)
60x85
10

1個

542円( 596円 )

在庫品1日目

当日出荷可能

[T型・十字型] T型
エヌアイシ・オートテック　M8シリーズ
単品（四角ナット・ナットホルダー・締結ボルト無）
-
75x105
10

1個

268円( 295円 )

在庫品1日目

当日出荷可能

[T型・十字型] T型
エヌアイシ・オートテック　M8シリーズ
セット（四角ナット・ナットホルダー・締結ボルト付）
APB-08-20(3ヶ)
75x105
10

1個

428円( 471円 )

在庫品1日目

当日出荷可能

[T型・十字型] T型
エヌアイシ・オートテック　M8シリーズ
セット（四角ナット・ナットホルダー・締結ボルト付）
CSW-08-20(3ヶ)
75x105
10

1個

703円( 773円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

フレームを外側から固定するプレートブラケット。
【特長】
・材質は鉄製（SPHC、三価クロメート）。
・ボルト、ナットセットでBNH、CNHあり。
・ステンレス製は非対応。
【用途】
・FA装置カバーの材料。
・展示会用カバーの部材。
・作業台用の部材。
・架台用の部材。

(i)ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

M6シリーズ・M8シリーズ プレートブラケット

M6シリーズ・M8シリーズ プレートブラケット

    スチールブラケット

    スチールブラケット

      補強プレート25

      補強プレート25

        プレートブラケットS

        プレートブラケットS

          補強プレート40

          補強プレート40

            補強プレート30

            補強プレート30

              ８－４５シリーズ（溝幅１０ｍｍ）　４５・９０角アルミフレーム用板金プレート　角タイプ

              ８－４５シリーズ（溝幅１０ｍｍ）　４５・９０角アルミフレーム用板金プレート　角タイプ

                アングル連結・固定ステー

                アングル連結・固定ステー

                  ８シリーズ・８－４５シリーズアルミフレーム用板金プレート　Lタイプ

                  ８シリーズ・８－４５シリーズアルミフレーム用板金プレート　Lタイプ

                    ５シリーズ（溝幅６ｍｍ）　２０・２５・４０角アルミフレーム用板金プレート　角タイプ

                    ５シリーズ（溝幅６ｍｍ）　２０・２５・４０角アルミフレーム用板金プレート　角タイプ

                      プレートブラケットL

                      プレートブラケットL

                        ５シリーズ（溝幅６ｍｍ）　２０・２５・４０角アルミフレーム用板金プレート　Lタイプ

                        ５シリーズ（溝幅６ｍｍ）　２０・２５・４０角アルミフレーム用板金プレート　Lタイプ

                          M6シリーズ クロスブラケット

                          M6シリーズ クロスブラケット
                            メーカー エヌアイシ・オートテック ヤマト レコフレーム（ユキ技研） ＳＵＳ レコフレーム（ユキ技研） レコフレーム（ユキ技研） ミスミ 鍋清 ミスミ ミスミ ＳＵＳ ミスミ エヌアイシ・オートテック
                            通常価格 119円～ 255円～ 1,323円～ 156円～ 1,461円～ 1,323円～ 178円～ 601円～ 201円～ 72円～ 399円～ 189円～ 318円～
                            通常出荷日 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 4日目   在庫品1日目～   当日出荷可能 4日目   4日目   在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            材質 スチール スチール SUS304 - SUS304 SUS304 - - - - - - スチール
                            材質詳細 SPHC - - - - - - - - - - - SPHC
                            表面処理 三価クロメート - - - - - - - - - - - 三価クロメート

                            M6シリーズ・M8シリーズ プレートブラケットのレビュー

                            評価 4.6 平均満足度：4.6 5件のレビュー
                            1. 星５
                              60%
                            2. 星４
                              40%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            ブラケットを使用できない箇所の締結
                            評価 4.0満足度：4.02019/06/12
                            角にブラケットをつけられない箇所の締結に使用。凸型のため1枚で3箇所を固定できたので部材を減らすことができた。ただやはり片面でしか使用していないためデルタブラケットよりは強度が心もとない。一点気になるのは型式を検索して購入したが、代表写真が別形状の製品であったため戸惑った。

                            もっと読む 閉じる

                            1人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            モニタースタンド組立
                            評価 5.0満足度：5.02021/08/21
                            本品のメーカーであるエヌアイシ・オートテック社のアルミフレームを使用し、モニタースタンドを組み立てるのに利用。いろいろ探しましたが、思うような寸法のブラケットがなかなか見つからなかったのですが、同社のカタログで、ドンピシャの寸法の本品を発見。１個単位で注文できるので、無駄がなく、しかも安価なので助かります。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            アルミフレーム接続部にて
                            評価 4.0満足度：4.02021/08/05
                            アルミフレームを接続する際、使用しました。
                            フレームを気軽に接続でき、設計変更の際役立ちました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            フレーム固定に使用
                            評価 5.0満足度：5.02020/07/03
                            種類も選べて、ボルトもセットで安価に購入できるため便利です。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            フレームを締結固定する際に利用
                            評価 5.0満足度：5.02019/11/13
                            機器の架台や安全柵を組み立てる際にエヌアイシオートテックのアルミフレームを使用しています。今まで使用していても問題が起こっておりません。メーカーの信頼性がありますので選定しています。この商品はフレームを締結固定する際に使用しています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            5件全て見る

                            よくあるご質問（FAQ）

                            Q フレームの適応シリーズを教えてください。
                            A
                            M6シリーズとM8シリーズです。
