スペシャルフレーム M4シリーズ取手フレーム

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログ

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(2件)

通常価格(税別): -

税込価格: -

特殊な形状のデザインでそのまま組合せしたりブラケットや追加工等で組合せが可能な...

種類：

フレーム型
取付方法：

アルミフレーム用ボルトナット
材質：

A6063S-T5 (205)
表面処理：

アルマイト処理(平均5μm以上)
表面処理(塗装)：

クリア電着塗装

AFX-2020-4-[15-3000/1] 解除

CADデータダウンロード

My部品表保存

数量：
価格を確認

商品情報
型番リスト
詳細情報
カタログ

商品情報

M4シリーズ取手フレームの仕様

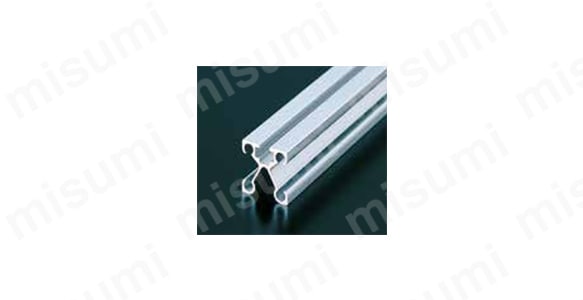

M4シリーズ取手フレームの外観

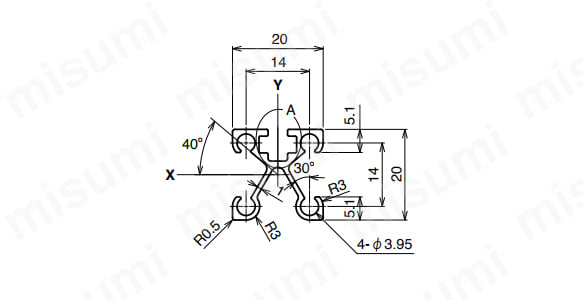

M4シリーズ取手フレームの寸法図

表面処理：アルマイト処理（平均5μm以上）、クリア電着塗装

※ 熱硬化性アクリル系樹脂電着塗装（塗膜厚さ：規定なし／JIS H8602：2010準拠）

切断方法：mm単位
切断公差：±0.3mm（≦2m）

技術情報

在庫寸法	販売寸法^※1	材質	引張強度	断面積	質量	断面二次モーメント
6,000 mm	15～3,000 mm	A6063S-T5（205）	225 N/mm²	101.4 mm²	0.274 kg/m	lx 0.47×10⁴ mm⁴	ly 0.38×10⁴ mm⁴

※1 販売寸法：商品を安全に発送するため、販売寸法を設定させていただいております。販売寸法を超える場合は、お問い合わせください。

開発秘話

角パイプ、アングル材などの鋼材から作る溶接・塗装を必要とするマシン架台を、アルミフレームを使う事により、
材料の溶接・塗装を無くし、アルミフレームをブラケットなどでボルト結合する事で自由な組み合わせを実現しています。

型番リスト

表示件数:

型番	長さ(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

AFX-2020-4-[15-3000/1]

1個

-( - )

4日目

詳細情報

基本情報

基本情報

特殊な形状のデザインでそのまま組合せしたりブラケットや追加工等で組合せが可能なフレーム。
【特長】
・アルミフレームにアクリル系樹脂を電着塗装する事により、表面にクリアな質感を再現。
・設計サポート（カクチャ）を併用する事により、組立図やナット挿入図を見ながら組立が可能。
・マーキングシステムは、カクチャで作図した、アルミフレームに部品配置図を印刷出来き、組立時間の短縮が可能。
【用途】
・扉枠用取手の材料や、持ち手用の部材として。

カタログ

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品スペシャルフレーム M4シリーズ取手フレーム	樹脂取手	アルミフレーム用取手	パイプフレーム用取手 DTP-35110	ステンレス鋼製掘込取手	パイプフレーム用取手 DTP-4634	アルミ取手 HDL2	パイプフレーム用取手 DTP-4654	キャップ付樹脂取手	ステンレス取手	スチール取手	パネル補強カバー	取手G取付プレート
メーカー	エヌアイシ・オートテック	エヌアイシ・オートテック	ミスミ	エヌアイシ・オートテック	レコフレーム（ユキ技研）	エヌアイシ・オートテック	エヌアイシ・オートテック	エヌアイシ・オートテック	ミスミ	エヌアイシ・オートテック	エヌアイシ・オートテック	ミスミ	ＳＵＳ
通常価格	-	848円	-	2,897円	919円	2,897円	1,597円～	1,897円	554円～	1,297円	2,097円	-	410円
通常出荷日	4日目	在庫品1日目当日出荷可能	在庫品1日目～当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	1日目当日出荷可能	在庫品1日目当日出荷可能
種類	フレーム型	U字型・ストレート	-	その他アクセサリ	パネル扉用	その他アクセサリ	U字型・ストレート	その他アクセサリ	U字型・ストレート	U字型・ストレート	U字型・変形	その他アクセサリ	その他アクセサリ
取付方法	アルミフレーム用ボルトナット	丸穴	-	-	埋め込み	-	ザグリ穴	-	丸穴	めねじ	丸穴	-	皿穴
材質	A6063S-T5 (205)	ABS樹脂	-	ポリアミド[PA]	-	ポリアミド[PA]	アルミダイカスト[ADC-12]	ポリアミド[PA]	-	SUS304	SS400	-	-
表面処理	アルマイト処理(平均5μm以上)	-	-	-	-	-	焼付塗装	-	-	-	三価クロメート	-	-
表面処理(塗装)	クリア電着塗装	-	-	-	-	-	-	-	-	-	-	-	-
