ベーシックフレーム M8シリーズ ヘビー級 AFSV-4030／4045／4060
- 通常価格(税別)
- -
- 税込価格
- -
基準寸法で外形やT溝をデザインした、ベーシックフレーム ヘビー級。【特長】・ア...
-
- 基準フレーム幅(mm)：
- 40
-
- フレームシリーズ：
- エヌアイシ・オートテック M8シリーズ
-
- フレーム形状：
- 角度つき
-
- 表面処理：
- アルマイト
-
- 溝面種類：
- 2面溝
-
- 材質：
- A6063S-T5
-
- 表面処理(塗装)：
- クリア電着塗装
-
- 色：
- シルバー
型番
未確定6件の候補があります。
Loading...

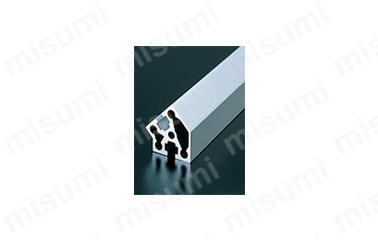

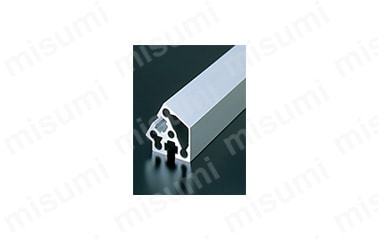

商品情報
外形図

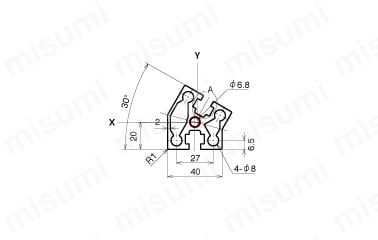

AFSV-4030-8
寸法図
赤丸：規格タップ位置

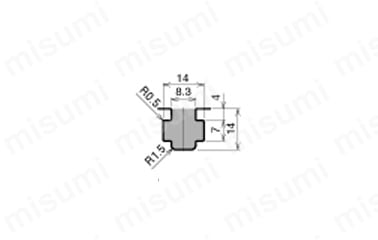

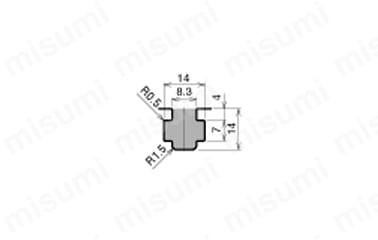

A部詳細

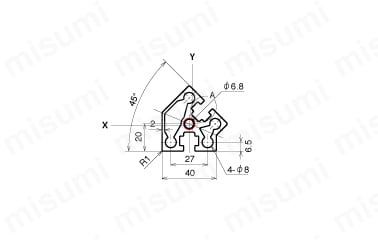

AFSV-4045-8
寸法図
赤丸：規格タップ位置
A部詳細

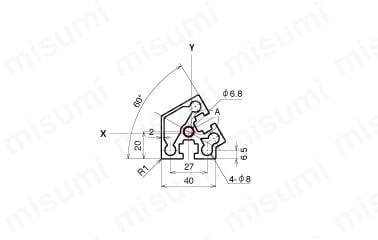

AFSV-4060-8
寸法図
赤丸：規格タップ位置

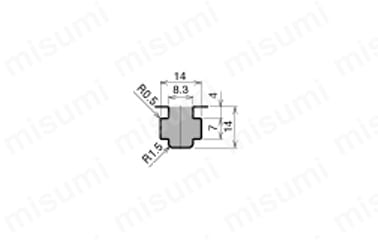

A部詳細
製品仕様
AFSV-4030-8
AFSV-4045-8
AFSV-4060-8
【仕様】
| 型番 | 販売寸法 | 材質 | 引張強度 | 断面積 | 質量 | 断面ニ次モーメン卜 | |
|---|---|---|---|---|---|---|---|
| AFSV-4030-8 | 15～4,000mm | A6063S-T5 | 185N/mm2 | 700.1mm2 | 1.89kg/m | Ix 11.1×104mm4 | Iy 10.9×104mm4 |
| AFSV-4045-8 | 15～4,000mm | A6063S-T5 | 185N/mm2 | 696.5mm2 | 1.881kg/m | Ix 11×104mm4 | Iy 10.7×104mm4 |
| AFSV-4060-8 | 15～4,000mm | A6063S-T5 | 185N/mm2 | 678.7mm2 | 1.832kg/m | Ix 10.8×104mm4 | Iy 10.3×104mm4 |
- 切断公差：±0.3mm（≦2m）
- 表面処理：アルマイト処理（平均5μm以上）クリア電着塗装※
- ※ 熱硬化性アクリル系樹脂電着塗装（塗膜厚さ：規定なし／JIS H8602：2010準拠）
- ※ 型式最後の-Wは両端面タップ加工、-Tは片端面タップ加工を意味します。
- ※ 販売寸法：商品を安全に発送するため、販売寸法を設定させていただいております。
開発秘話
角パイプ、アングル材などの鋼材から作る溶接・塗装を必要とするマシン架台を、アルミフレームを使うことにより、
材料の溶接・塗装を無くし、アルミフレームをブラケットなどでボルト結合することで自由な組み合わせを実現しています。
型番リスト
- 表示件数:
| 型番 |
外形角度 |
タップ加工 |
長さ(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
30°
|
なし
|
15 ～ 4000
| 10 | 1個 | -( -
) | 4日目 | |
30°
|
T(片端面) / W(両端面)
|
15 ～ 4000
| 10 | 1個 | -( -
) | 5日目 | |
45°
|
なし
|
15 ～ 4000
| 10 | 1個 | -( -
) | 4日目 | |
45°
|
T(片端面) / W(両端面)
|
15 ～ 4000
| 10 | 1個 | -( -
) | 5日目 | |
60°
|
なし
|
15 ～ 4000
| 10 | 1個 | -( -
) | 4日目 | |
60°
|
T(片端面) / W(両端面)
|
15 ～ 4000
| 10 | 1個 | -( -
) | 5日目 |
Loading...
詳細情報
基本情報
基準寸法で外形やT溝をデザインした、ベーシックフレーム ヘビー級。
【特長】
・アルファフレームの基本となるフレームです。
・基準寸法で外形やT溝をデザインしてあり、標準ブラケットやアクセサリーをボルト結合で自由に組み合わせることが出来ます。
・アルミフレームにアクリル系樹脂を電着塗装することにより、表面にクリアな質感を再現。
【用途】
・FA装置カバーの材料として最適。
・展示会用カバーの部材、作業台用の部材、架台用の部材なども最適。
・角度フレーム。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
ベーシックフレーム M8シリーズ ヘビー級 AFSV-4030／4045／4060のレビュー
よくあるご質問（FAQ）
- Q 指定寸法で購入できますか？
-
A15～4,000ｍｍまで可能です。（商品により15～2,000mm、15～3,000mmの商品もございます。）切断寸法単位はmmになります。
- Q 切断公差はどのくらいですか？
-
A±0.3ｍｍ（≦2ｍ）となります。
