ベーシックフレーム M6シリーズ ヘビー級 AFS-1530

ベーシックフレーム M6シリーズ ヘビー級 AFS-1530

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 5.0平均満足度5.0 この商品のレビューをみる（1件） この商品のFAQをみる(2件)
通常価格(税別)
 -
税込価格
 -

アルファフレームの基本となるフレーム。【特長】・標準ブラケットやアクセサリーを...

詳細情報を確認する

(i)ご注意

  • 【ザグリ穴加工対応開始】
    ザグリ穴加工はプラス2日かかり1日目出荷対象外となります。
    黒アルマイトは非対応となります。
    ご指定時、個数によってご注文入力画面遷移時に型式が全て反映されないことがあります。
    その場合は大変お手数ですがこちらよりご連絡くださいませ。
    また、加工詳細についてはこちらをご確認ください。

型番

AFS-1530-6-[15-4000/1] 解除

  • CADデータ未対応

Loading...

商品情報

外形図

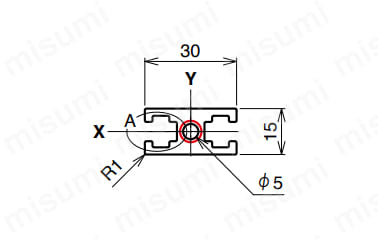

AFS-1530-6の寸法図 ○：NIC規格タップ位置

○：NIC規格タップ位置

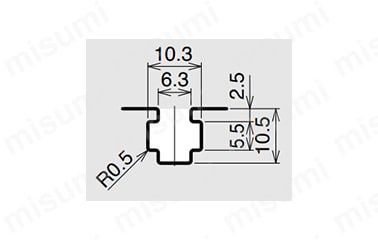

T溝詳細図（A部）

T溝詳細図（A部）

製品仕様

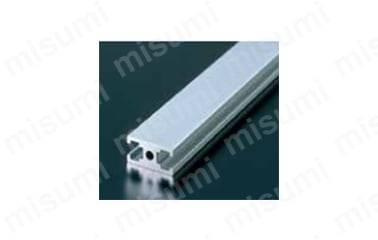

AFS-1530-6の外観（シルバー）

外観（シルバー）

  • 販売寸法：15～4,000mm
  • 切断公差：±0.3mm（≦2m）
  • 材質：A6063S-T5
  • 表面処理：アルマイト処理（平均5μm以上）クリア電着塗装※
  • 引張強度：185N/mm2
  • 断面積：253.2mm2
  • 質量：0.684kg/m
  • 断面二次モーメント：Ix 0.72×104 mm4、Iy 1.54×104 mm4
  • 適応エンドキャップ：ECP-1530-6
  • ※ 熱硬化性アクリル系樹脂電着塗装（塗膜厚さ：規定なし／JIS H8602：2010準拠）
  • ※ 型式最後の-Tは、片端面タップ加工を意味します。
  • ※ 型式最後の-Wは、両端面タップ加工を意味します。
  • ※ 販売寸法：商品を安全に発送するため、販売寸法を設定させていただいております。

開発秘話



角パイプ、アングル材などの鋼材から作る溶接・塗装を必要とするマシン架台を、アルミフレームを使う事により、
材料の溶接・塗装を無くし、アルミフレームをブラケットなどでボルト結合する事で自由な組み合わせを実現しています。

型番リスト

表示件数:
  1. 1
型番
長さ(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

AFS-1530-6-[15-4000/1]

15 ～ 4000
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

アルファフレームの基本となるフレーム。
【特長】
・標準ブラケットやアクセサリーをボルト結合で自由に組み合わせることが出来る。
・アルミフレームにアクリル系樹脂を電着塗装する事により、表面にクリアな質感を再現。
・設計サポート（カクチャ）を併用する事により、組立図やナット挿入図を見ながら組立が出来る。
・組立サポートは、カクチャで作図した、アルミフレームに部品配置図を印刷出来き、組立時間の短縮が可能。
【用途】
・扉枠フレームの材料として。
・小型治具枠の材料として。

(i)ご注意

  • 【ザグリ穴加工対応開始】
    ザグリ穴加工はプラス2日かかり1日目出荷対象外となります。
    黒アルマイトは非対応となります。
    ご指定時、個数によってご注文入力画面遷移時に型式が全て反映されないことがあります。
    その場合は大変お手数ですがこちらよりご連絡くださいませ。
    また、加工詳細についてはこちらをご確認ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
